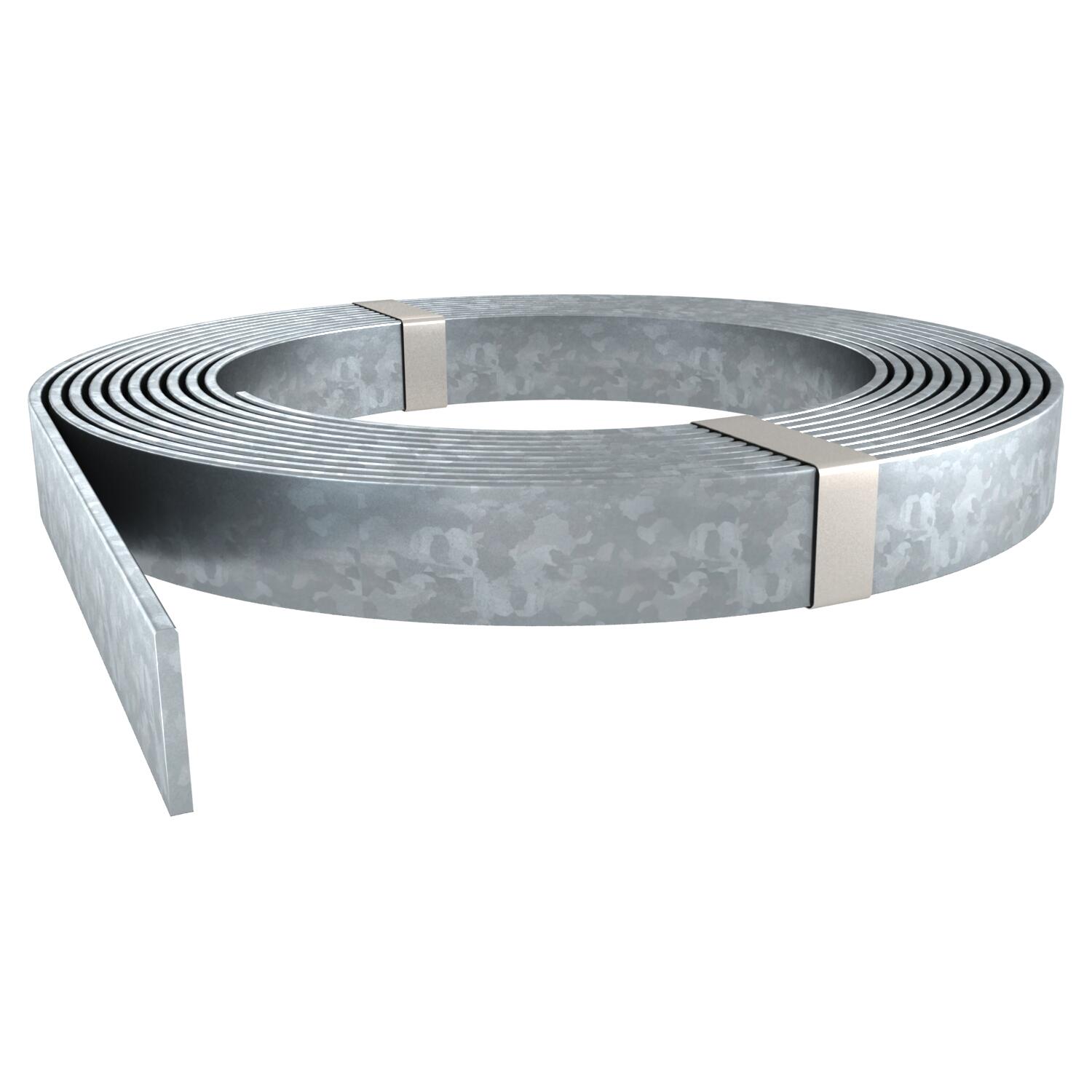

Méplat acier galvanisé

Réf. 5019345 | EAN 4012195680475

Description du produit
Description du produit
• Utilisable comme conducteur et conducteur de mise à la terre selon DIN EN 62561-2 (VDE 0185-561-2)
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• Couche de zinc : ≥ 500 g/m² (env. 70 µm en moyenne)
• Pour la protection contre la foudre, les installations de mise à la terre et la liaison équipotentielle en boucle
  • Courant de foudre testé
Caractéristiques techniques

Caractéristiques techniques

Bague normale (env. kg) 25
Bague normale (env. m) 30

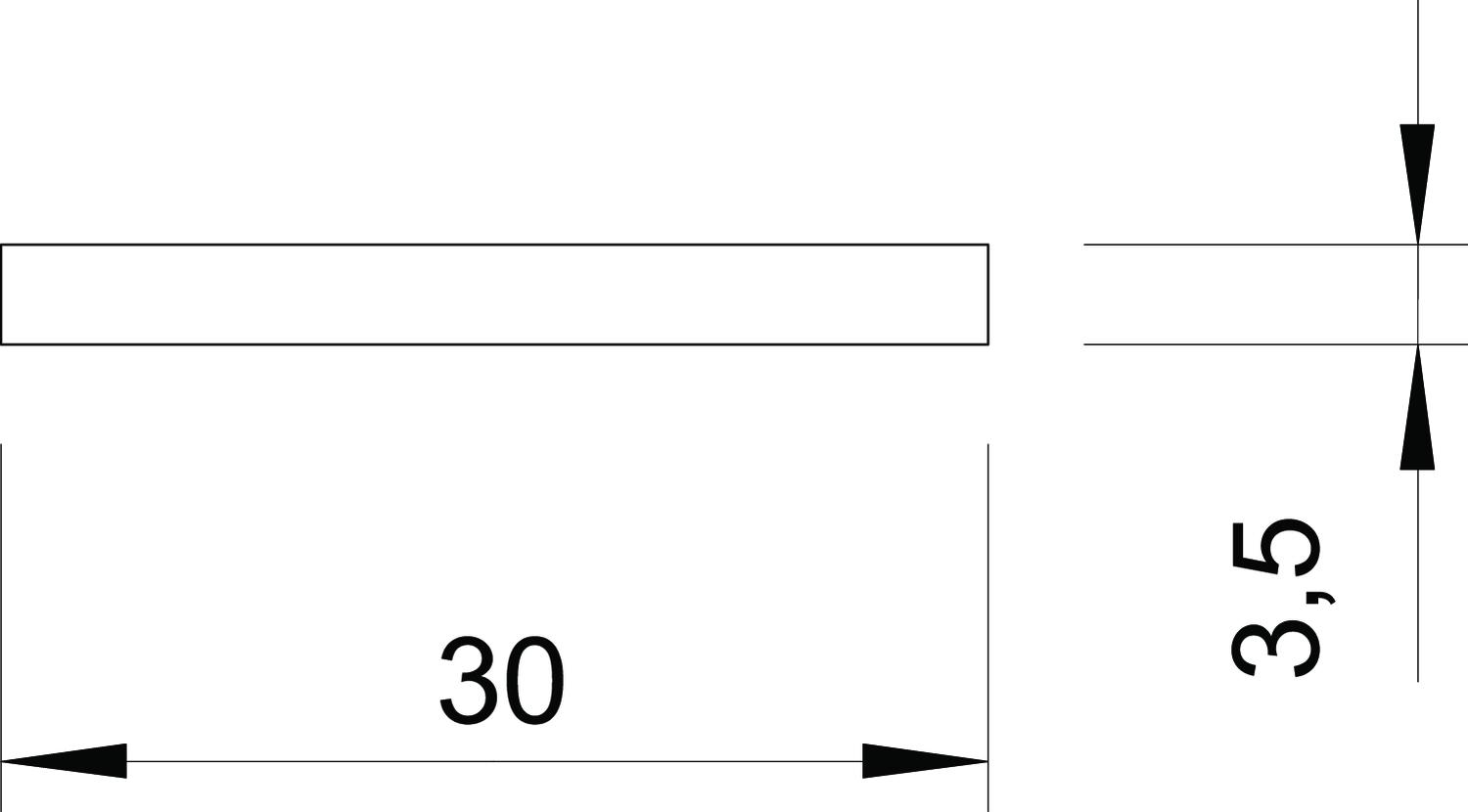

Cote B 30 mm
Dimension 30x3,5mm
Dimension H 3,5 mm
Hauteur 3,5 mm
Largeur 30 mm
Length tolerance ± 5 %
Matériau Acier
Section 105 mm²
Surface galvanisé à chaud par trempage
Tous les types

Tous les types

Type Largeur Hauteur Réf. Quantité Plus petite unité de vente
5052 DIN 20X2.5 20 mm 2,5 mm 5019340
122 m
5052 DIN 25X3 25 mm 3 mm 5019342
84 m
5052 DIN 30X3 30 mm 3 mm 5019344
71 m
5052 DIN 30X3.5 30 mm 3,5 mm 5019345
30 m
5052 DIN 30X3.5 30 mm 3,5 mm 5019347
60 m
5052 DIN 30X4 30 mm 4 mm 5019350
52 m
5052 DIN 40X4 40 mm 4 mm 5019355
40 m
5052 DIN 40X5 40 mm 5 mm 5019360
30 m
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Raccord en croix avec plaque intermédiaire pour Rd 8-10 mm FT Raccord en croix avec plaque intermédiaire pour Rd 8-10 mm FT 252 8-10 FT 5312310
25 Pièce
Raccord en croix avec plaque intermédiaire pour Rd 8-10 x Rd 16 FT Raccord en croix avec plaque intermédiaire pour Rd 8-10 x Rd 16 FT 252 8-10X16 FT 5312345
25 Pièce
Raccord en croix pour Rd 8-10 mm Raccord en croix pour Rd 8-10 mm 253 8X8 5312604
25 Pièce
Raccord en croix pour conducteurs ronds et plats FT Raccord en croix pour conducteurs ronds et plats FT 252 8-10XFL30 FT 5312655
25 Pièce
Raccord en croix pour Rd 8-10 mm x Rd 16 Raccord en croix pour Rd 8-10 mm x Rd 16 253 10X16 5312809
25 Pièce

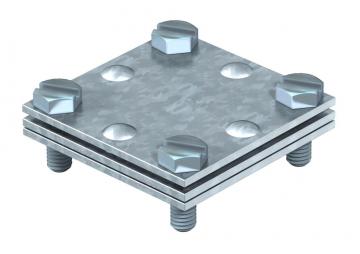

Raccord en croix pour méplat, avec plaque intermédiaire Raccord en croix pour méplat, avec plaque intermédiaire 255 30 5314518
20 Pièce

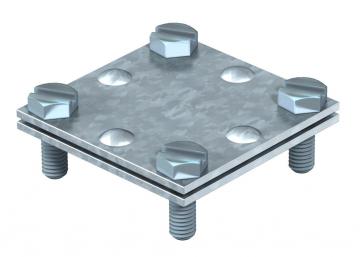

Raccord en croix pour méplat Raccord en croix pour méplat 255 A-FL30 FT 5314534
20 Pièce

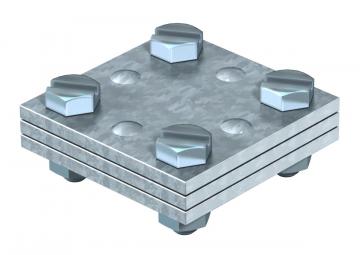

Raccord en croix DIN pour méplat, avec plaque intermédiaire Raccord en croix DIN pour méplat, avec plaque intermédiaire 256 DIN 30 FT 5314615
10 Pièce
Raccord en croix DIN pour méplat Raccord en croix DIN pour méplat 256 A-DIN 30 FT 5314658
10 Pièce
Point de mise à la terre avec axe et double filetage FT Point de mise à la terre avec axe et double filetage FT 205 DG L180 FT 5420024
10 Pièce
Collerette d'étanchéité pour conducteur plat Collerette d'étanchéité pour conducteur plat DW FL30x3,5 2360043
1 Pièce
Piquet porte-conducteur Piquet porte-conducteur 1811 5014018
25 Pièce
Piquet porte-conducteur Piquet porte-conducteur 1811 L 5014026
25 Pièce
Bande de dilatation pour installations de mise à la terre de fondations Bande de dilatation pour installations de mise à la terre de fondations 1807 DB 5016160
1 Pièce
Capuchon de protection réfléchissant pour conducteur en attente Capuchon de protection réfléchissant pour conducteur en attente ProtectionBall 5018014
25 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE 5052 DIN 30X3.5 / 5019345 , 0.06MB , pdf
Télécharger

Télécharger

5052 DIN 30X3.5 / 5019345
Télécharger
