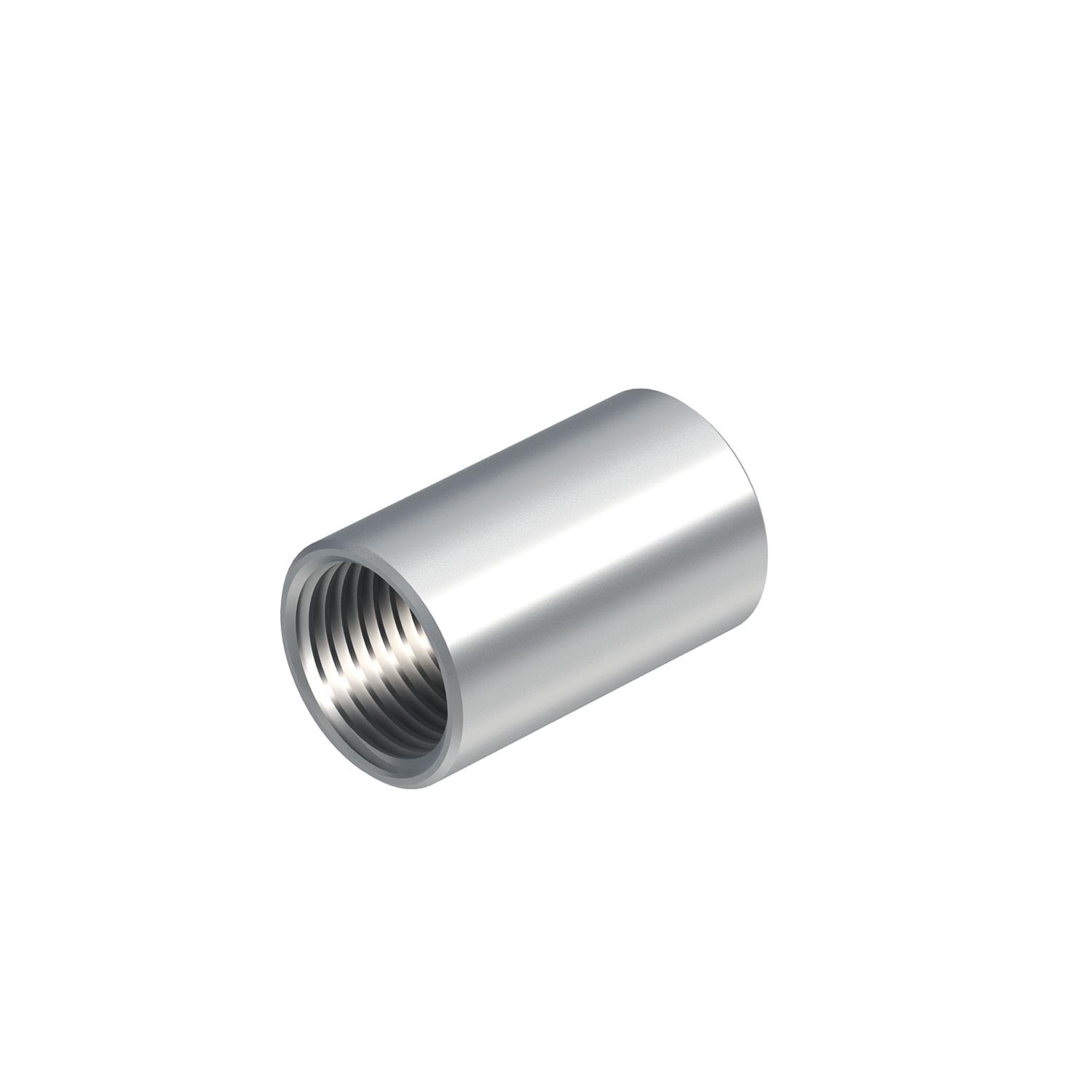

Manchon pour tube en aluminium, fileté 22,5 | 20 | M20x1,5

Manchon pour tube en aluminium, fileté

Réf. 2046053 | EAN 4012195926269

Réf. / Type

Cote D

Cote d

Filetage

Description du produit

Description du produit

Accessoire : manchon de raccordement de tubes avec filetage selon la norme DIN EN 60423 pour les raccordements entre les tubes électriques et les coudes à 90°.

Caractéristiques techniques

Caractéristiques techniques

Avec ouverture d'inspection et couvercle	non

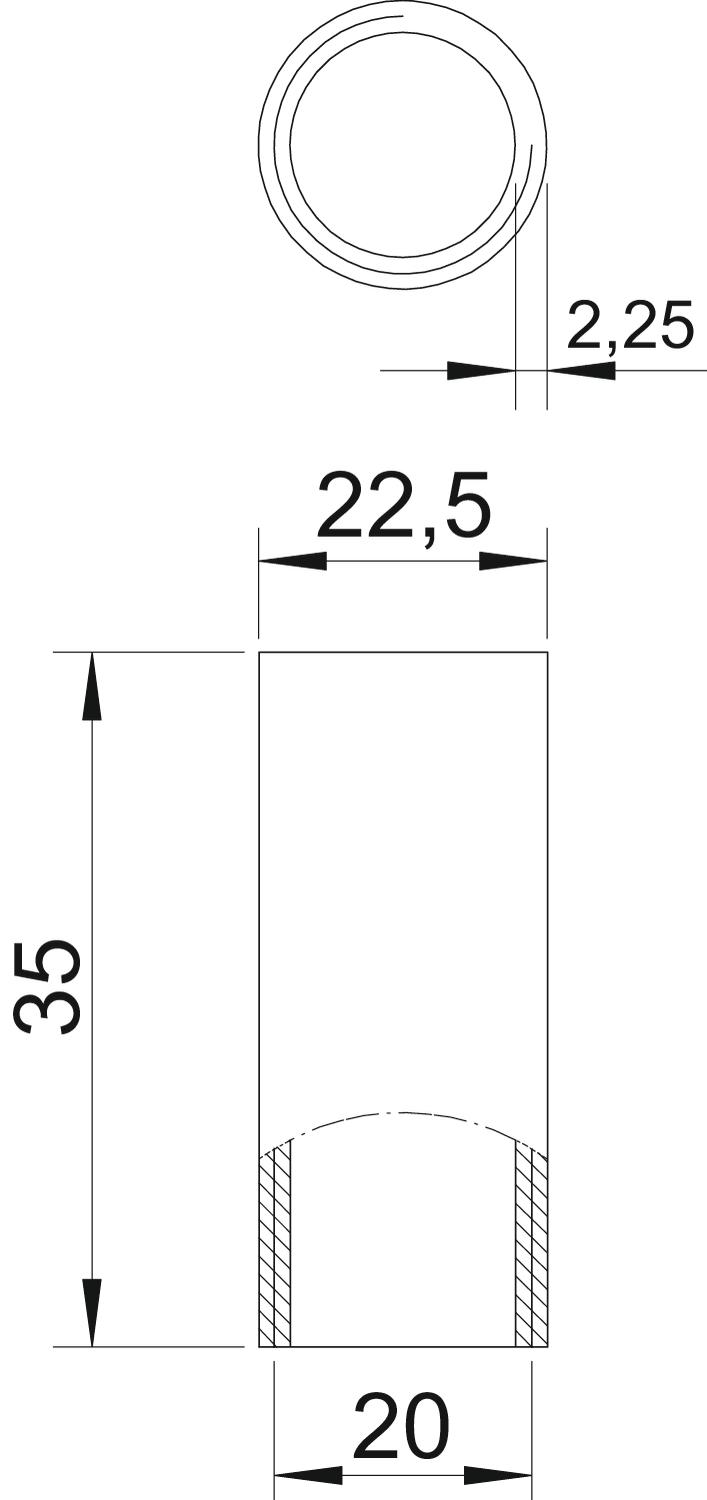

Cote D	22,5 mm
Cote d	20 mm
Cote L	35 mm
Cote t	2,25 mm
Dimension	M20x1,5
Dimension m (mm)	M20
En deux parties	non
Filetage	M20x1,5
Longueur	35 mm

Matériau	Aluminium
Modèle	Filetage
Plage de températures d’utilisation max.	250 °C
Plage de températures d’utilisation min.	-45 °C
pour diamètre de tube	20 mm
Sans halogène	non
Surface brossée	non
Surface polie	non
Taille	20

Tous les types

Tous les types

Type	Cote D	Cote d	Filetage	Réf.	Quantité	Plus petite unité de vente
SVM16W ALU	18,5 mm	16 mm	M16x1,5	2046052	Pièce	50 Pièce
SVM20W ALU	22,5 mm	20 mm	M20x1,5	2046053	Pièce	50 Pièce
SVM25W ALU	28 mm	25 mm	M25x1,5	2046054	Pièce	50 Pièce
SVM32W ALU	35 mm	32 mm	M32x1,5	2046055	Pièce	50 Pièce
SVM40W ALU	43,5 mm	40 mm	M40x1,5	2046056	Pièce	20 Pièce
SVM50W ALU	53,5 mm	50 mm	M50x1,5	2046057	Pièce	20 Pièce
SVM63W ALU	66,5 mm	63 mm	M63x1,5	2046058	Pièce	20 Pièce
