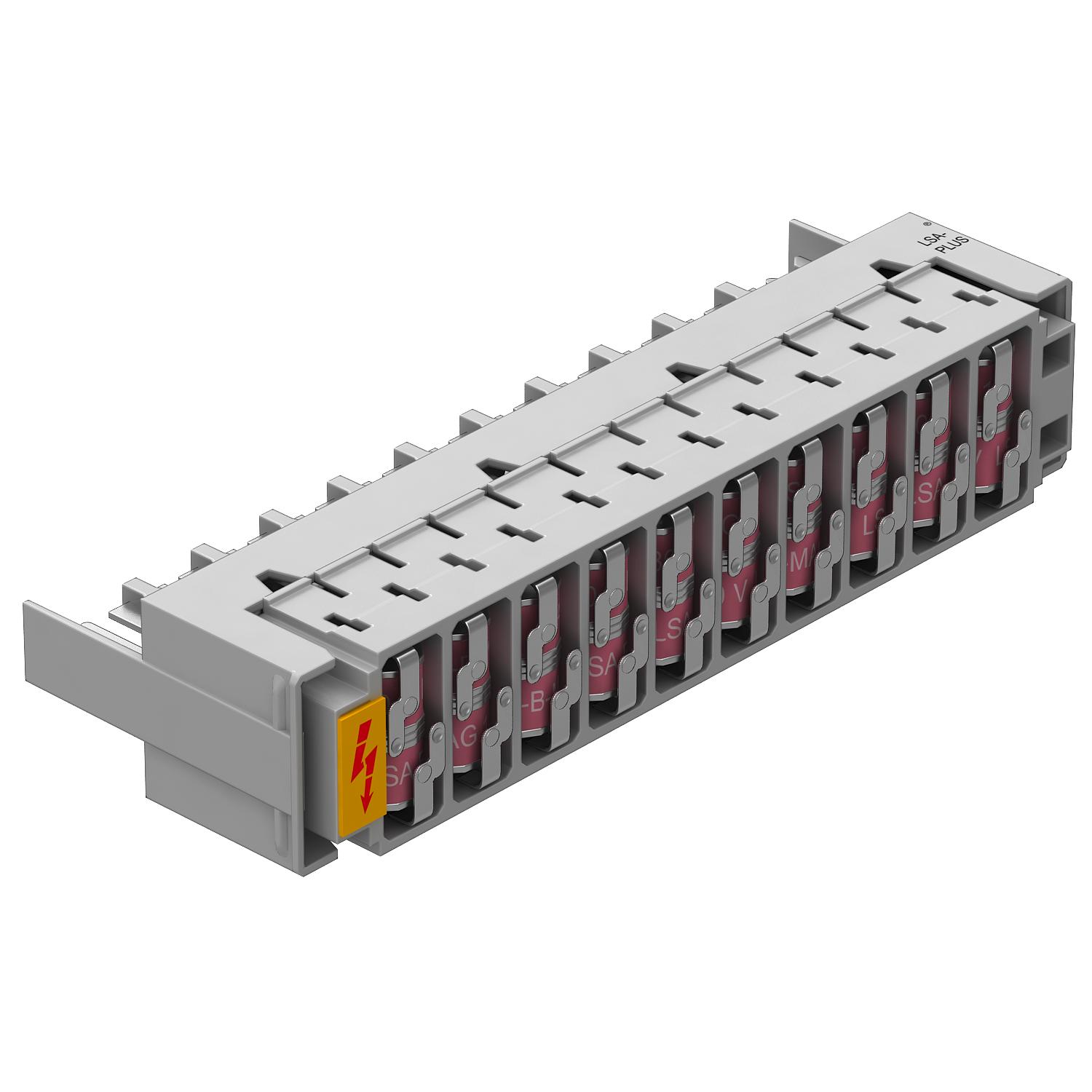

Logement de protection de base LSA

Réf. 5084020 | EAN 4012195525318

Réf. / Type	5084020 / LSA-B-MAG

Nombre de pôles	20

Modèle	Protection de base

Tension max. permanente CA	120 V

Tension max. permanente CC	180 V

Connectique	autres

Description du produit

Description du produit

Protection de base LSA pour câble multipaire, système de transmission de données, commande et régulation, répartiteur téléphonique.

• Protection de base

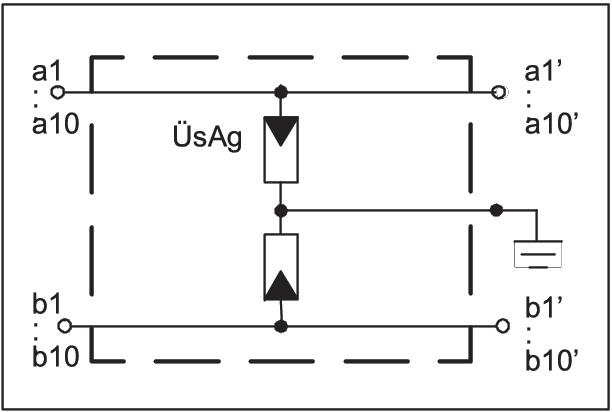

• Equipé de 20 tubes à décharge de gaz
• Tension max : 180 V

Application : directement sur les barrettes de séparation ou les barrettes de connexion LSA-Plus (par ex.OBO LSA-A-LEI (5084 00 8) ou OBO LSA-T-LEI (5084 01 2).
Logement de protection de base pour la protection de 10 paires de conducteurs.

Caractéristiques techniques

Caractéristiques techniques

Capacité (ligne/ligne)	< 10 pF
Capacité (ligne/terre)	< 10 pF
Connectique	autres
Courant de charge nominal CA	0,7 A
Courant de charge nominal CC	1 A
Courant de choc de décharge	0,5 kA
Courant de choc de décharge total (10/350)	1 kA
Courant de décharge total (8/20)	10 kA
Dimension	180V
Indice de protection	IP20
Kategorie	Type 1+2 / D1+C2
Modèle	Protection de base
Niveau de protection @ C1	<750 V

Nombre de pôles	20
Norme de contrôle	CEI 61643-21
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Résistance au courant de choc fil - fil	C2: 10 kV / 5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 10 kV / 5 kA (8/20µs)
Résistance d’isolation	> 1 GΩ
SPD selon CEI 61643-21	Classe I+II / D1+C2
Tension max. permanente CA	120 V
Tension max. permanente CC	180 V
Type de ligne pour appareils de protection contre les surtensions	Câble de données
ZPF	0→2
