- Description du produit
-

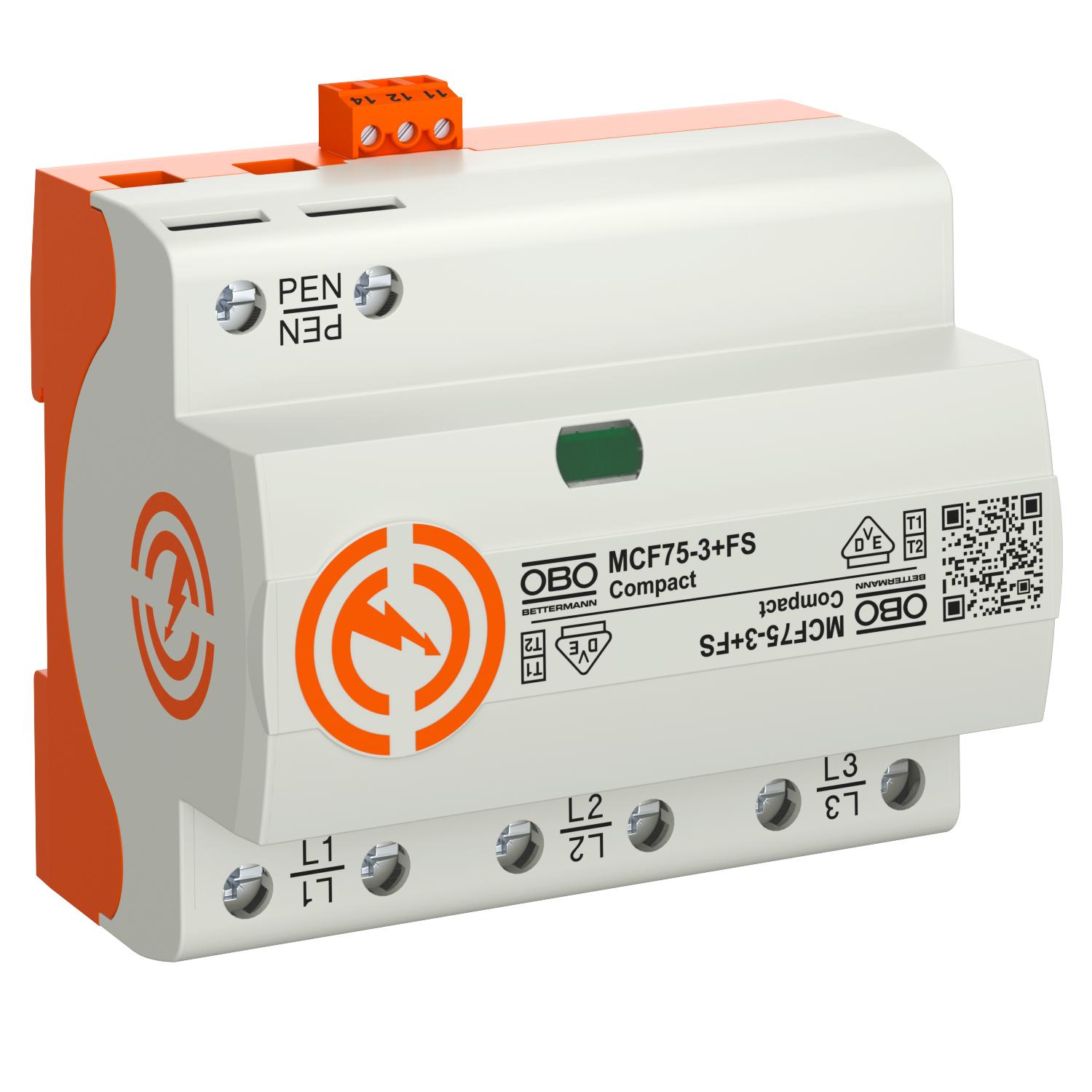

Description du produitParafoudre combiné, parafoudre et parasurtenseur type 1+2
• Niveau de protection ≤1,5 kV
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement jusqu'à 75 kA (10/350) 3 pôles
• Valeur assignée d'interruption du courant de suite 50 kA, calibre de fusible maximum 315 A gL/gG
• Répond aux exigences de la norme E VDE-AR-N 4100 pour utilisation dans zone de précompteur
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
Appareil de protection Compact
- Caractéristiques techniques
-

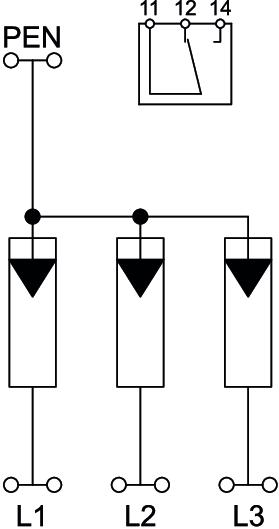

Caractéristiques techniques

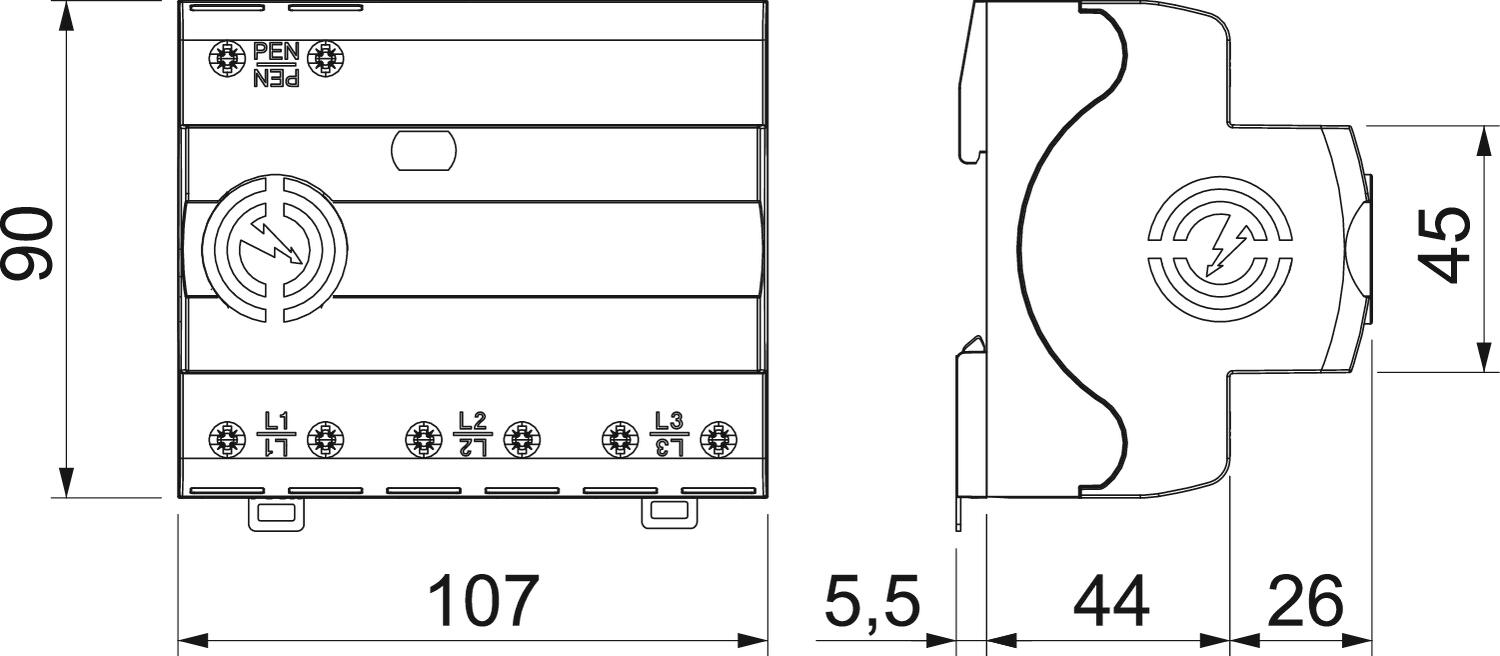

Calibre de fusible maximum 315 A Couple de serrage 5 Nm Courant de choc de décharge (10/350 μs) 25 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 75 kA Courant de décharge nominal (8/20) 35 kA Courant de foudre (10/350) [total] 75 kA Dimension 255V Hauteur 70 mm Homologations NF Indice de protection IP20 Largeur 107 mm Longueur 90 mm Matériau du boîtier PA UL 94 V-0 Modèle 3 Nombre de pôles 3 Protection max contre les surintensités côté réseau 315 A Puissance de commutation CA 250V/ 1,5A Puissance de commutation CC 250V/ 0,1A Report d'alarme oui Report d'alarme Contact inverseur Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 25 mm² Section de conducteur flexible (à fils de faible diamètre) max. 3 AWG Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM min. 28 AWG Section de raccordement des bornes FM min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Tension TOV [L-N] - fail safe mode - 120 min 442 V Tension TOV [L-N] - withstand mode - 5 s 440 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C oui Type du réseau TN-C Type selon EN 61643-11 Type 1+2 Type selon UL1449 Type 4 - Tous les types
