Kit de protection MCD + V20 à 3 pôles + NPE 3+N/PE | 255 | IP20
morepic-1 morepic-2 video-1

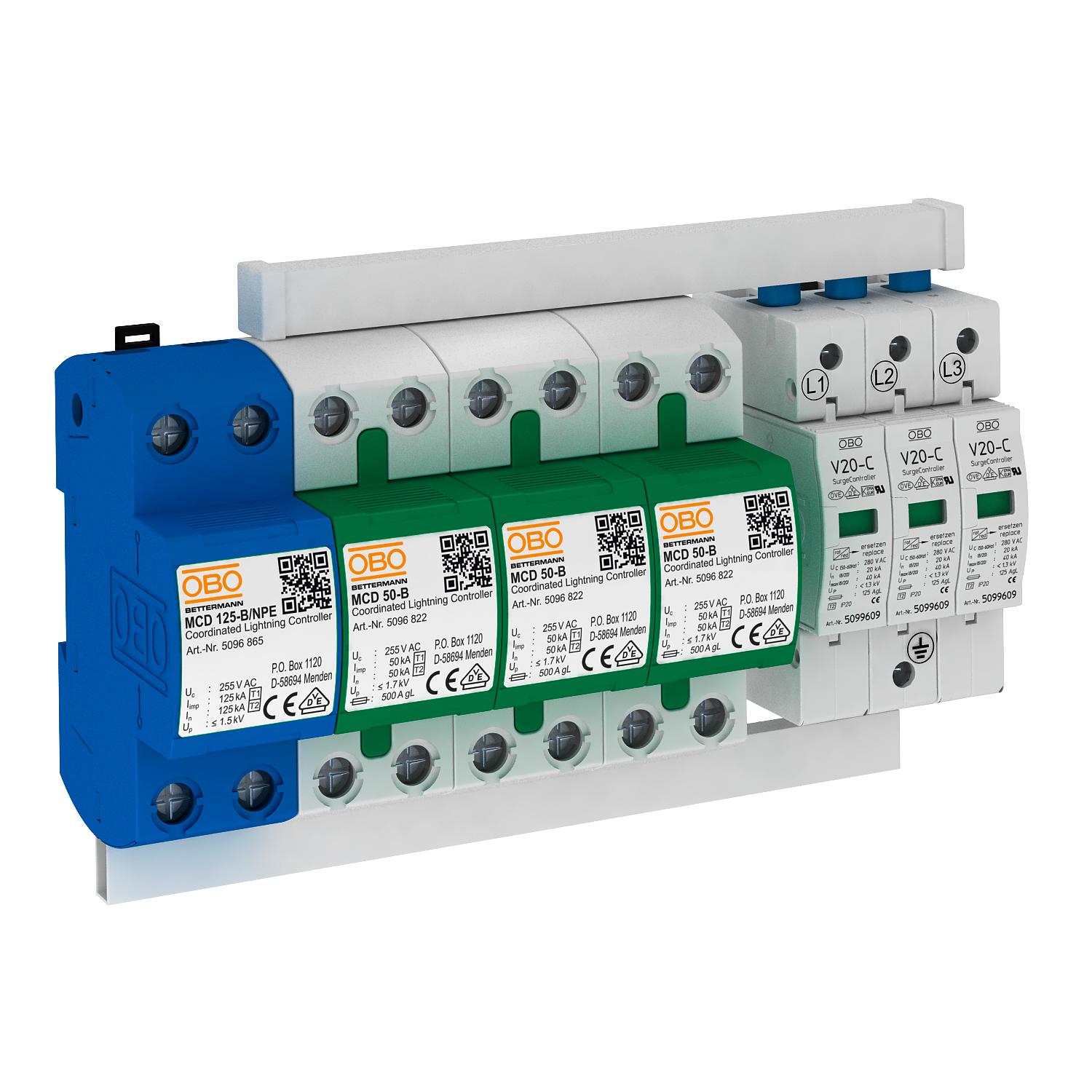

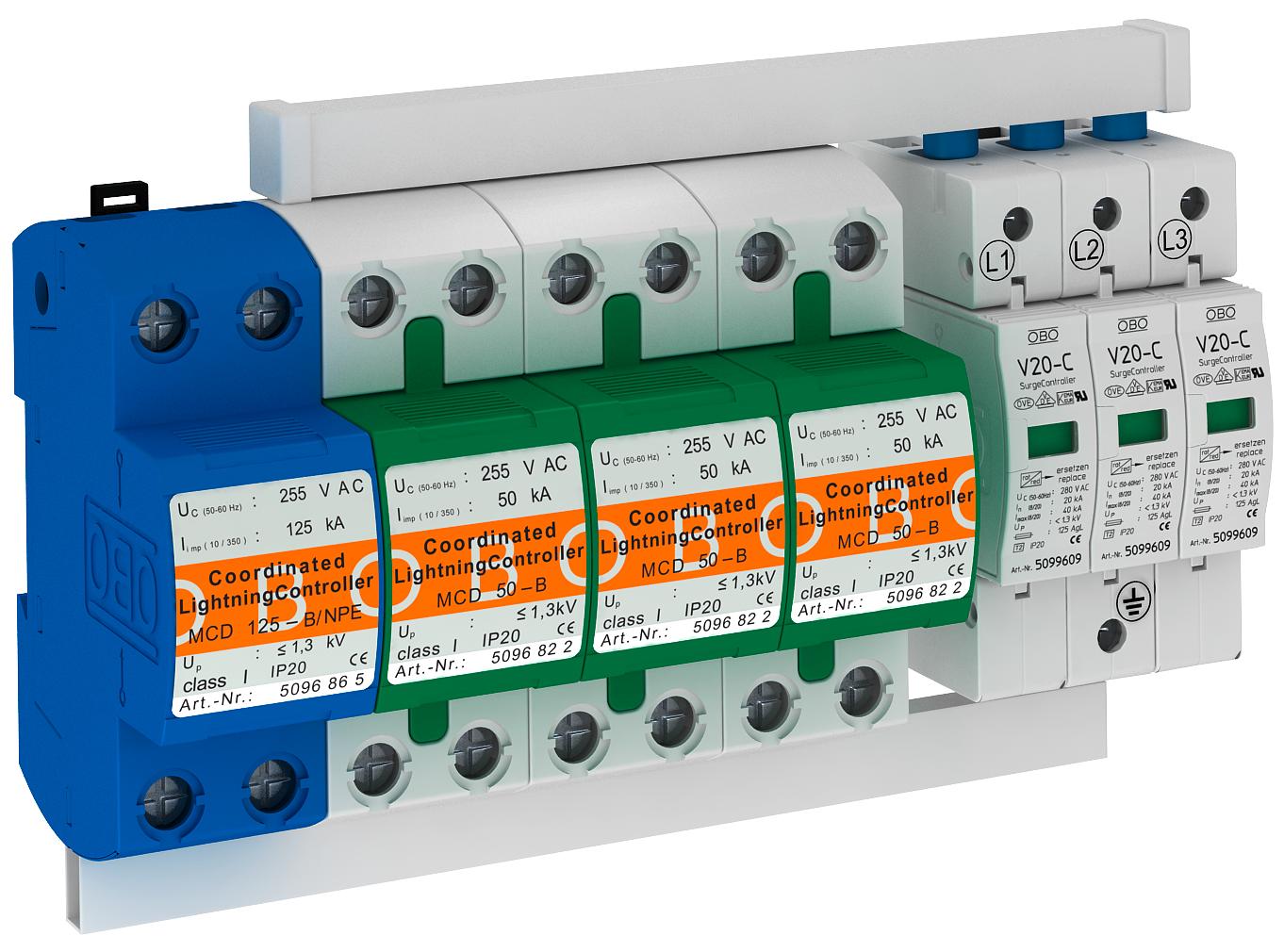

Kit de protection MCD + V20 à 3 pôles + NPE

Réf. 5089761 | EAN 4012195405542

5089761 / PS4-B+C TT+TNS
3+N/PE
255 V
IP20
Description du produit
Description du produit
Pack de protection combinée type 1+2

• Pour la liaison équipotentielle de protection contre la foudre selon NF EN 62305 (IEC 62305)

• Capacité d'écoulement jusqu'à 50 kA par pôle et jusqu'à 125 kA entre N-PE en onde 10/350

• Parafoudre débrochable avec ponts de raccordement et bornes labellisées

• Parafoudre encapsulé sans soufflage d'arc à installer dans les armoires de distribution



Application : installations de téléphonie mobile et installations industrielles avec des exigences particulières.
  • Courant de foudre testé
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • EurAsian Conformity
  • Réseau 230/400 V
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum 125 A
Capacité de coupure de courant de suite (eff) [N-PE] 25 kA
Coupe-feu non
Courant de choc de décharge (10/350 μs) 50 kA
Courant de décharge maximal (8/20 μs) 100 kA
Courant de décharge maximal (8/20 µs) [total] 100 kA
Courant de décharge nominal (8/20) 50 kA
Courant de foudre (10/350) [total] 100 kA
Dimension 255V
Indice de protection IP20
Modèle 3 pôles avec NPE ; 255 V
Modèle 3+N/PE
Protection max contre les surintensités côté réseau 125
Report d'alarme non
Résistance aux courts-circuits 25 kA
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA
Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe I+II
Température de service max. 85 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension continue max. (N-PE) 255 V
Tension continue max. (L-N) 255 V
Tension max. permanente CA 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage Rail DIN 35 mm
Type du réseau autres
Type selon EN 61643-11 Type 1+2
ZPF 0→2
Tous les types

Tous les types

Type Modèle Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente
PS4-B+C TT+TNS 3+N/PE 255 V IP20 5089761
1 Pièce
