Kit de protection MCD + V20 à 3 pôles avec report d'alarme 3 | 255 | IP20
morepic-1 morepic-2 video-1

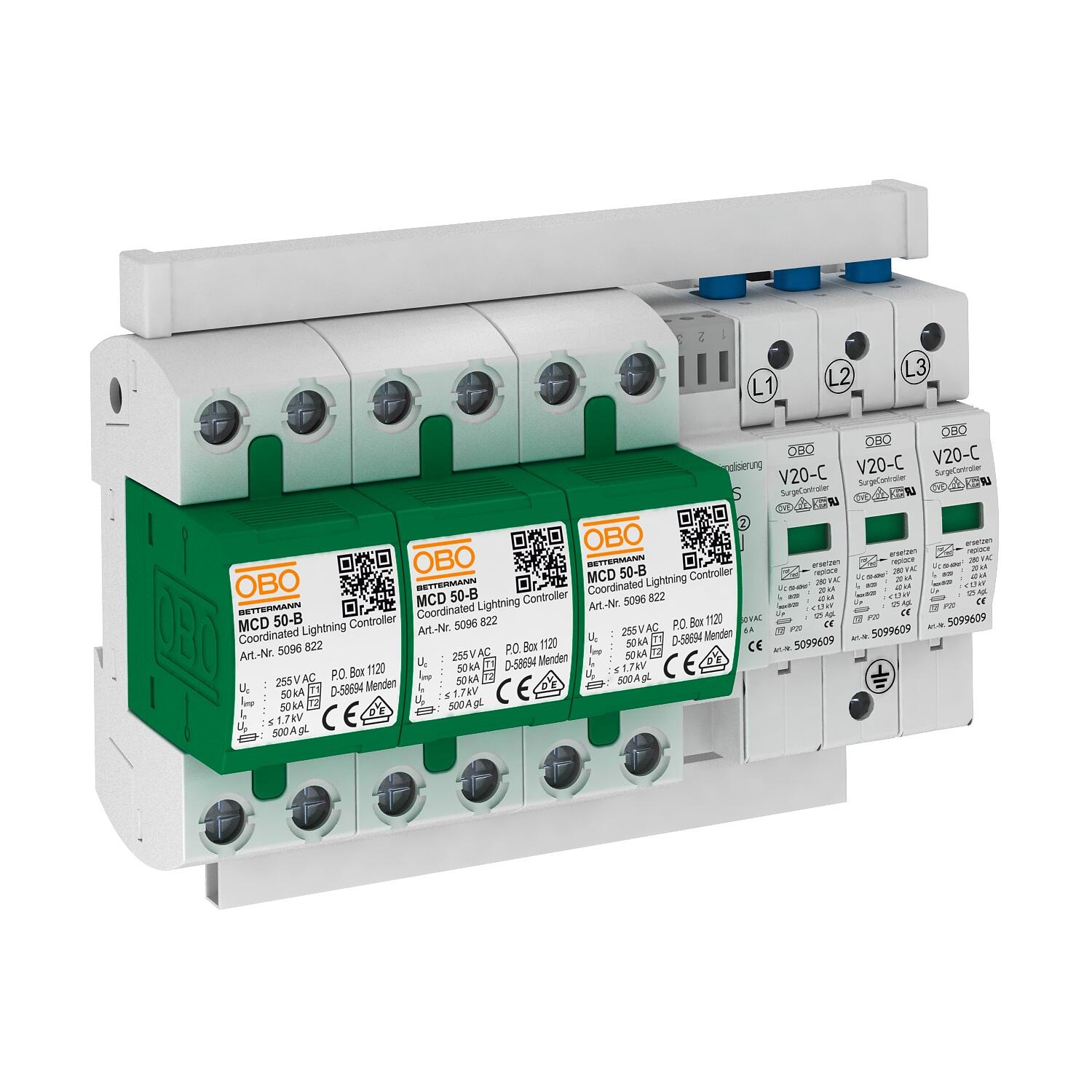

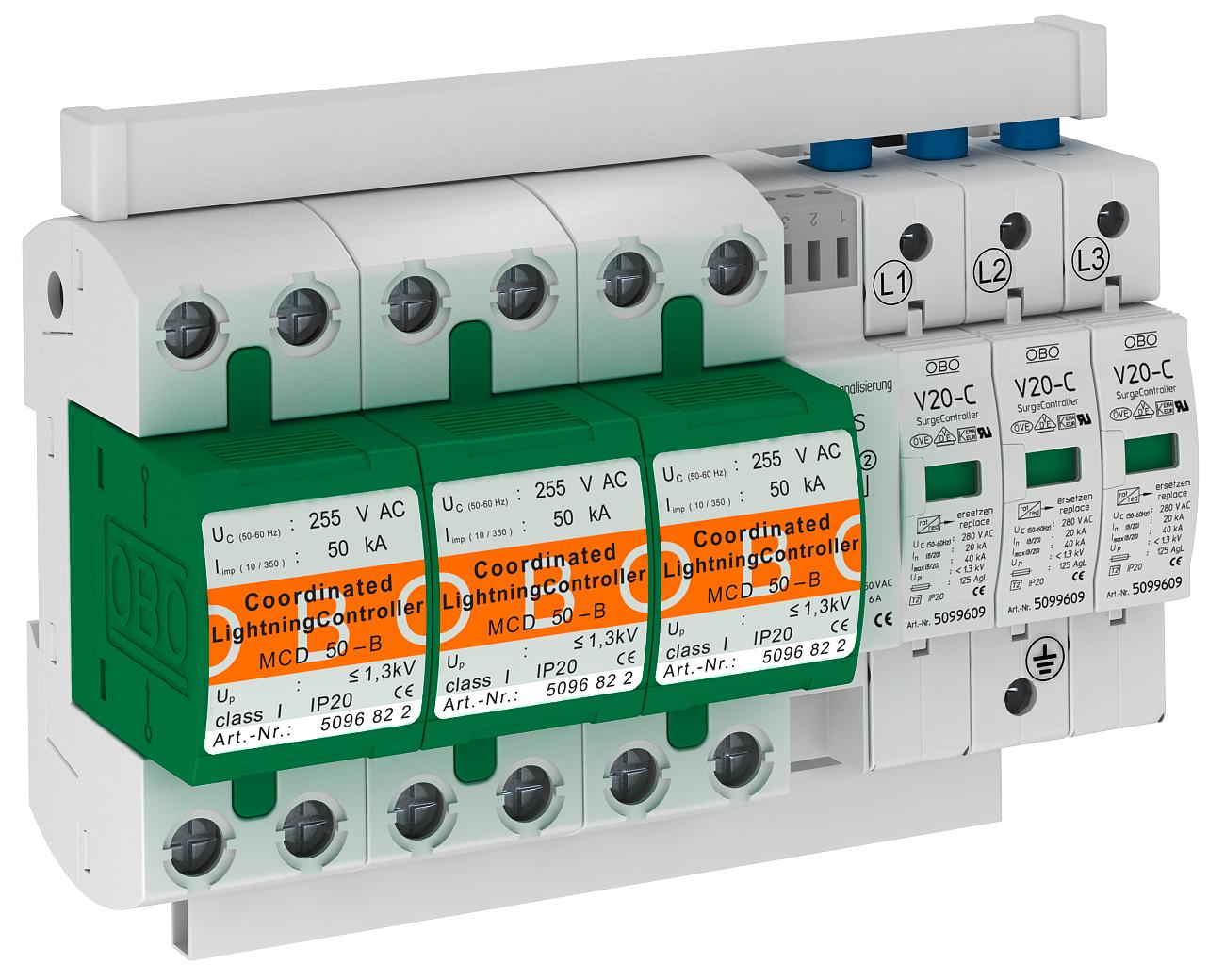

Kit de protection MCD + V20 à 3 pôles avec report d'alarme

Réf. 5089756 | EAN 4012195405535

5089756 / PS3-B+C TNC+FS
3
255 V
IP20
Description du produit
Description du produit
Kit de protection, parafoudre et parasurtenseur de type 1+2

• Capacité d'écoulement 100 kA 10/350 µs, testé par le BET
• Prémonté et prêt à raccorder, avec ponts de raccordement, bornes de raccordement marquées
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• À utiliser dans les systèmes de réseau TN-C
Remarque: fusible de puissance max. (uniquement nécessaire s'il n'est pas déjà présent dans le réseau) 125 A gL/gG.
  • Courant de foudre testé
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • EurAsian Conformity
  • Réseau 230/400 V
  • Protection combinée de type 1 et type 2
  • Passage de ZPF 0 jusqu'à 2
  • Report d'alarme
Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum 125 A
Capacité de coupure de courant de suite (eff) [N-PE] 25 kA
Coupe-feu non
Courant de choc de décharge (10/350 μs) 50 kA
Courant de décharge maximal (8/20 μs) 100 kA
Courant de décharge maximal (8/20 µs) [total] 100 kA
Courant de décharge nominal (8/20) 50 kA
Courant de foudre (10/350) [total] 100 kA
Dimension 255V
Indice de protection IP20
Modèle 3 pôles avec FS ; 255 V
Modèle 3
Nombre de pôles 3
Protection max contre les surintensités côté réseau 125
Report d'alarme oui
Résistance aux courts-circuits 25 kA
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA
Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe I+II
Température de service max. 85 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension continue max. (L-N) 255 V
Tension max. permanente CA 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage Rail DIN 35 mm
Type du réseau TN-C
Type selon EN 61643-11 Type 1+2
ZPF 0→2
Tous les types

Tous les types

Type Modèle Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente
PS3-B+C TNC+FS 3 255 V IP20 5089756
1 Pièce
