Kit de compensation en hauteur ASH 350-4 240
Réf. 7410138 | EAN 4012197364908
- Description du produit
-

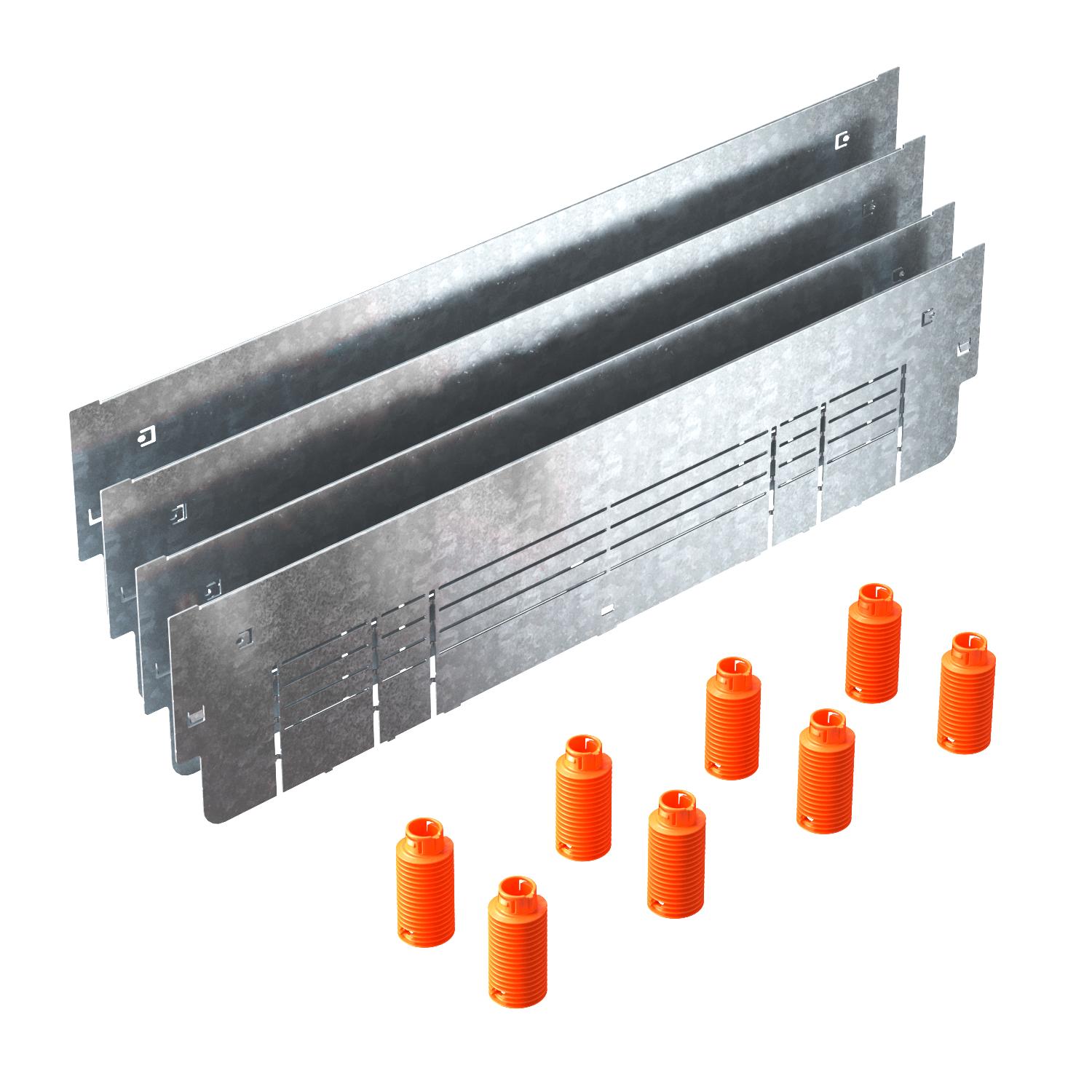

Description du produitKit de compensation de hauteur pour prise de sol sous chape UZD350-4 d’une hauteur de montage comprise entre 160 et 240 mm pour l’augmentation sur site des boîtes de tirage UZD.
-
- Caractéristiques techniques
-
Caractéristiques techniques

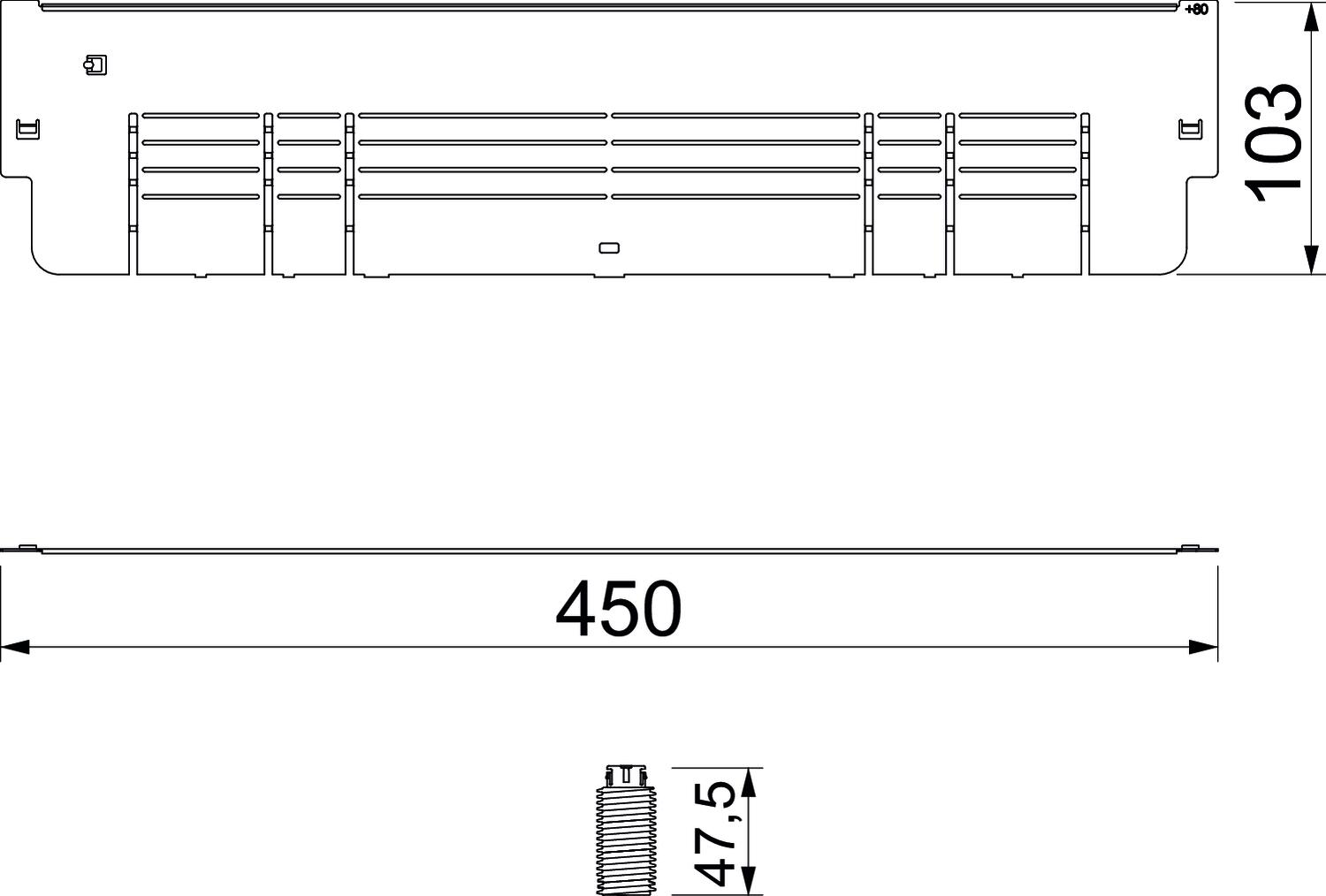

à encastrer affleurant avec le sol non Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Cote A 450 mm Cote B 103 mm Cote l 47,5 mm Découplable non Dimension 450x103x46 Hauteur de chape max. 240 mm Hauteur de chape min. 160 mm Hauteur de chape minimale 160 Largeur de goulotte max. 350 mm Largeur de goulotte min. 190 mm Matériau Acier Modèle carré Ouverture de montage pour réservoir en saillie non Plage de réglage max. 240 mm Plage de réglage min. 160 mm Possibilité d'installation du joint non pour raccord de tuyau non Surface galvanisé par bande Tôle de fond non - Tous les types
- Téléchargements
-
Fiche technique ASH 350-4 240 / 7410138 , 0.30MB , pdfDéclaration de conformité UE ASH 350-4 240 / 7410138 , 0.11MB , pdfDéclaration de performance ASH 350-4 240 / 7410138 , 0.34MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdf
