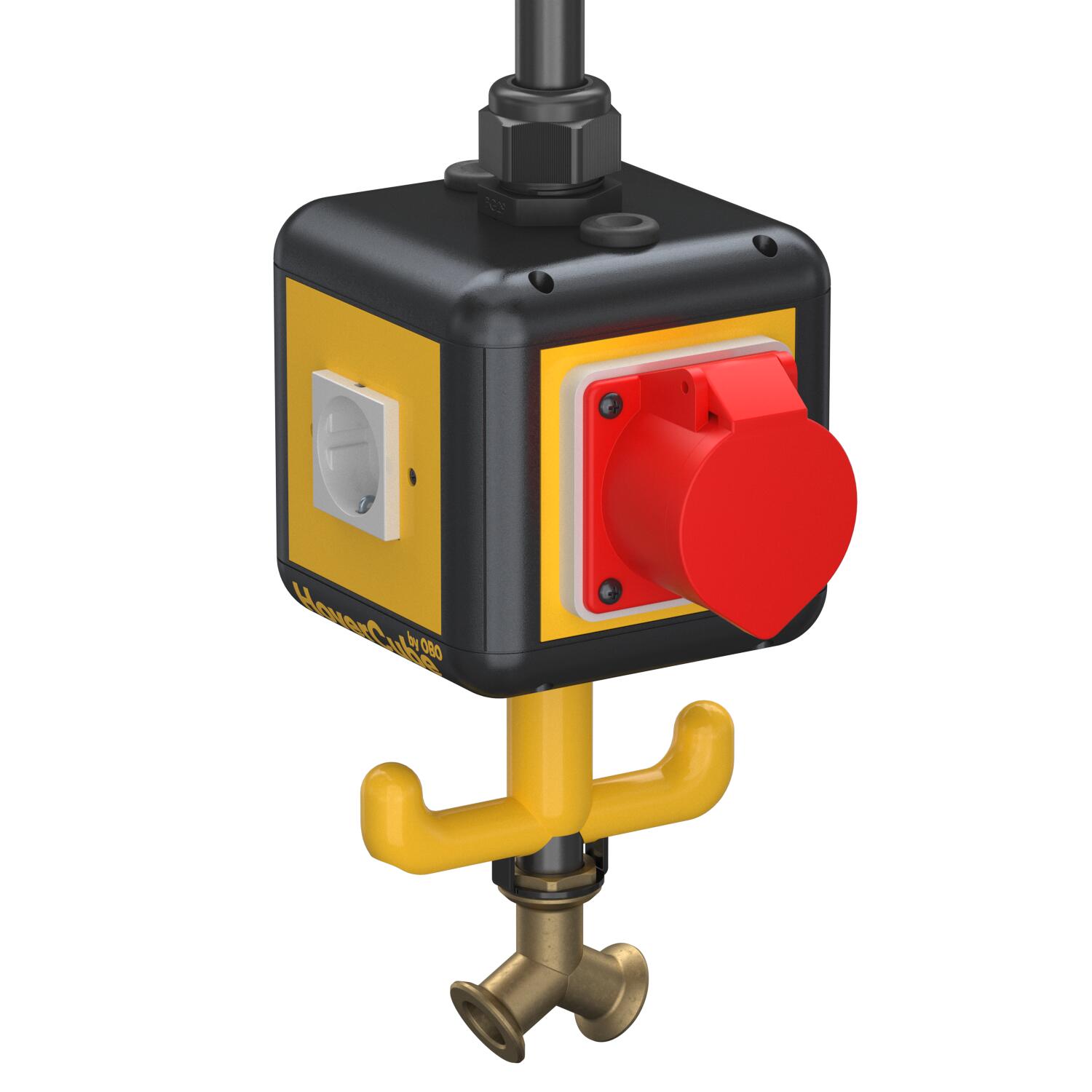

HoverCube VH-4, 3 x prises simples avec contact de protection, 1x CEE 16A, avec raccord d'air comprimé
Réf. 6109814 | EAN 4012195125143
- Description du produit
-

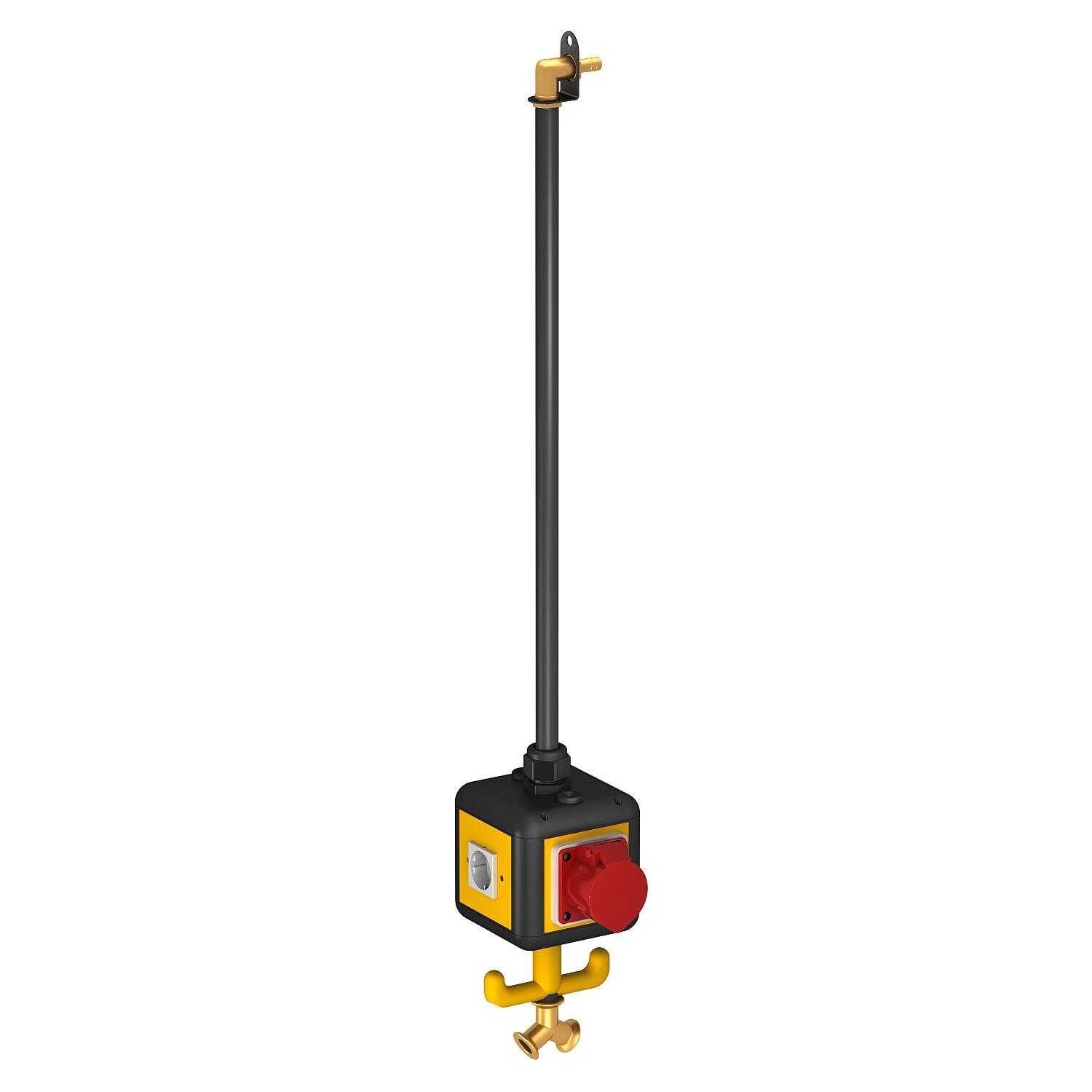

Description du produitBoîtier équipé et précâblé avec 1 m de tuyau 1/2" et raccordement pour flexible d'air comprimé 13 x 3,5 mm et distributeur 2 voies 1/2", avec oeillets de suspension, poignée crochet et 4 plaques de recouvrement.
Équipé comme suit :
3 prises simples avec contact de protection 16 A/250 V avec protection accrue contre le contact, précâblé sur un circuit alternatif, raccordement via 1 borne 3 pôles, 1 prise CEE 16 A/415 V, avec cloison de séparation des circuits électriques.
- boîtier noir graphite, RAL 9011
- plaques de recouvrement jaune colza, RAL 1021.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Alimentation/possibilité de raccordement autres Couleur noir graphite ; RAL 9011 Dimension 140x140x1100 Hauteur 1100 mm Indice de protection IP20 Interrupteur de protection FI sans Largeur 140 mm Manutention peut être suspendu Matériau Polyamide Modèle militaire non Nombre de prises de courant CEE 1 Nombre de prises de courant SCHUKO 3 Nombre de raccordements d’air comprimé 2 Prise de courant CEE - 125 A sans Prise de courant CEE - 16 A 1x16A5p400V Prise de courant CEE - 32 A sans Prise de courant CEE - 63 A sans Profondeur 196 mm - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Chaîne à noeuds
VH-K800 6109870 1 m
Positionneur pour unités d'alimentation VH
VH-POS 6109887 1 Pièce
Ressort de traction VH/VHF
VH-F100VA 6109829 1 Pièce - Téléchargements
-
