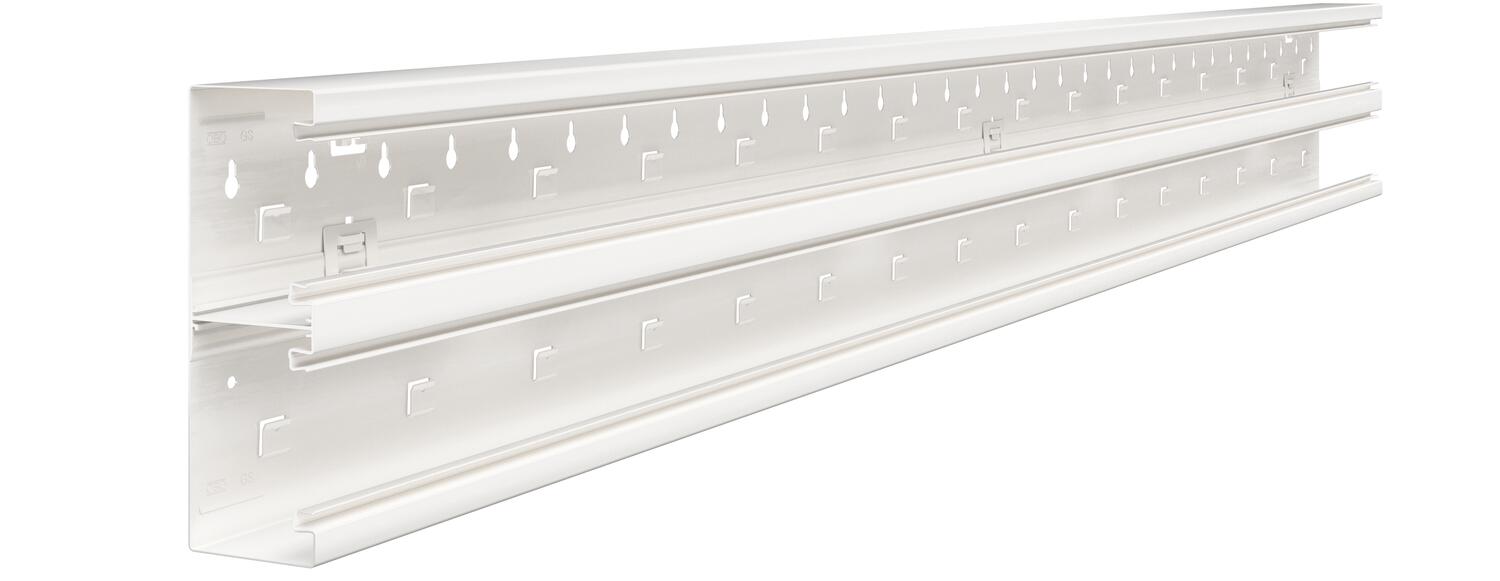

Goulotte d'appareillage Rapid 80, largeur de goulotte 210, hauteur de goulotte 70, symétrique, double 2000

Goulotte d'appareillage Rapid 80, largeur de goulotte 210, hauteur de goulotte 70, symétrique, double

Réf. 6278400 | EAN 4012195665557

Réf. / Type	6278400 / GS-D70210RW

Longueur	2000 mm

Description du produit

Description du produit

Goulotte d'appareillage GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillage GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec le socle de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm.

Des longueurs spéciales jusqu'à 3000 mm de couvercles et de socles de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillage peintes sont recouvertes d'un film de protection.

Caractéristiques techniques

Caractéristiques techniques

Couleur	blanc pur; RAL 9010
Couvercle compris dans la livraison	non

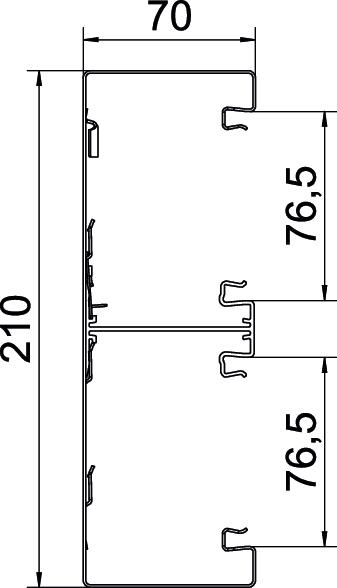

Dimension	70x210x2000
Empreinte CO₂ (GWP) du berceau à la porte	20,0568 kg CO₂e / 1 Mètre
Étrier de retenue de câble	non
Film de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK10
Largeur	210 mm
Largeur de la couvercle 2	76,5 mm
Largeur de la partie supérieure	76,5 mm
Longueur	2000 mm

Matériau	Acier
Modèle paroi arrière (face intérieure)	avec loquets de verrouillage
Nombre de parties supérieures	2
Nombre de séparateurs enfichables	2
Perforation au fond	métallique, avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-25 °C
Raccord de conduit	non
Sans halogène	oui
Section utile	12102 mm²
Symétrique	oui
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
GS-D70210RW	2000 mm	6278400	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord GS-KUP70	GS-KUP70	6277290	Emb.	1 Emb.
Boîtier d'appareillage, 71GD6, simple	71GD6	6288610	Pièce	5 Pièce
Boîtier d'appareillage, 71GD7-2, double	71GD7-2	6288608	Pièce	2 Pièce
Décharge de traction 7ZE	7ZE	6288790	Pièce	50 Pièce
Couvercle de goulotte en tôle d'acier	GS-OTRW	6279850	m	2 m
Pince de fixation RKV3V	RKV3V	6288700	Pièce	20 Pièce
Couvercle de couvre-joint, hauteur de goulotte 70 mm	G-SVS70210RW	6279772	Pièce	1 Pièce

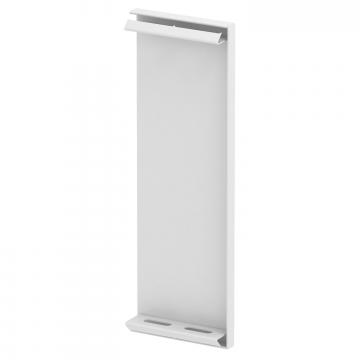

Embout, pour goulotte d'appareillage Rapid 80, type GS-S70210	GS-E70210RW	6278070	Pièce	1 Pièce
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm	GS-OTARW	6279870	Pièce	1 Pièce

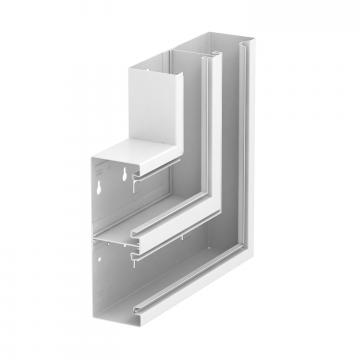

Angle plat, symétrique, concave, double, pour goulotte d'appareillage Rapid 80, type GS-S70210	GS-DFS70210RW	6278420	Pièce	1 Pièce
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm	GS-OTFRW	6279860	Pièce	1 Pièce
Clip raidisseur de goulotte KL80A	KL80A	6288640	Pièce	20 Pièce
Raccord de mise à la terre	8AWR	6288704	Pièce	10 Pièce
