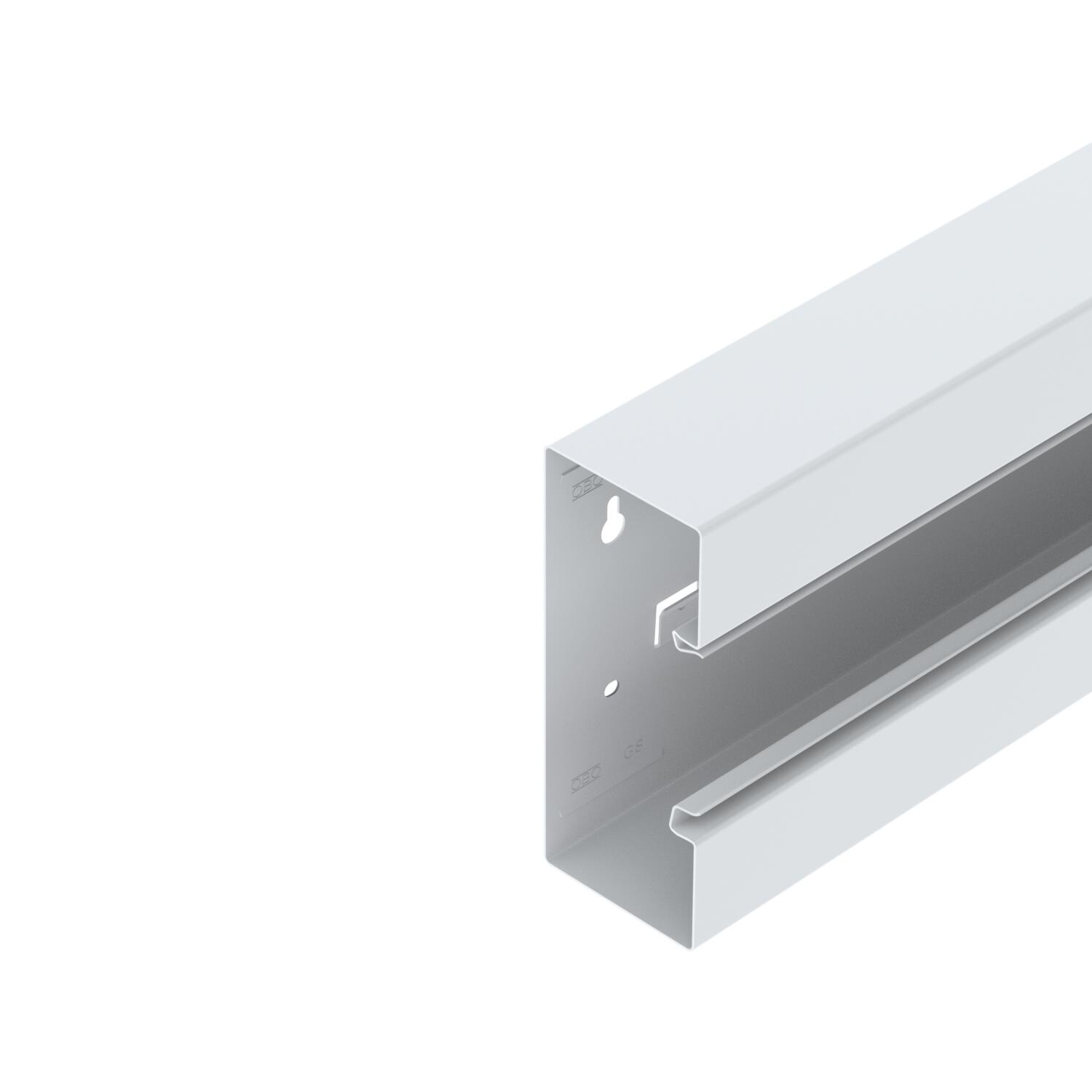

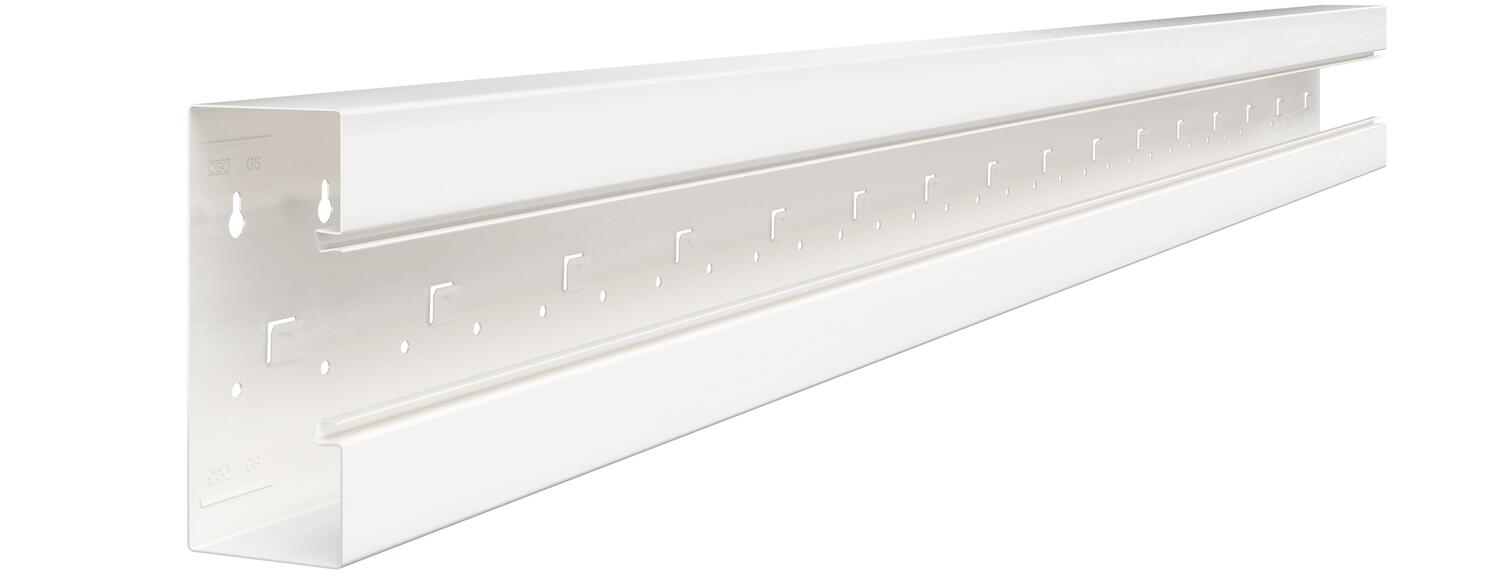

Goulotte d'appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70, symétrique
Réf. 6277600 | EAN 4012195662174
- Description du produit
-
Description du produit
Goulotte d'appareillage GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillage GS est dotée d'ergots pour la fixation rapide d'un séparateur en tôle d'acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec le socle de goulotte sont assurées par le couvercle autoconnectable breveté. L'ouverture du système est en réalité de 76,5 mm. Le couvercle est à commander séparément.
Des longueurs spéciales jusqu'à 3000 mm de couvercles et de socles de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillage peintes sont recouvertes d'un film de protection.
-
- Caractéristiques techniques
-
Caractéristiques techniques

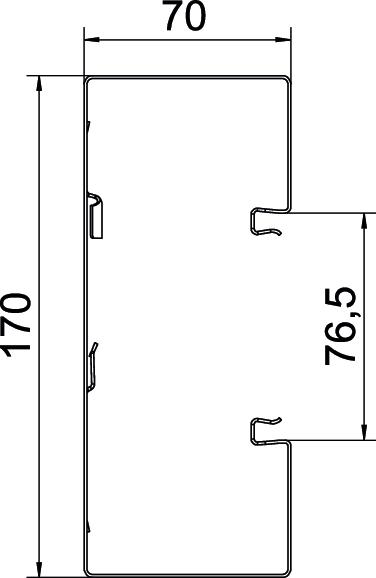

Couleur blanc pur; RAL 9010 Couvercle compris dans la livraison non Dimension 70x170x2000 Étrier de retenue de câble non Film de protection oui Forme de construction rectangulaire oui Hauteur 70 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 170 mm Largeur de la partie supérieure 76,5 mm Longueur 2000 mm Matériau Acier Modèle paroi arrière (face intérieure) avec loquets de verrouillage Nombre de parties supérieures 1 Nombre de séparateurs enfichables 1 Perforation au fond métallique, avec fond perforé Perforation de montage dans le fond oui Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Raccord de conduit non Sans halogène oui Section utile 10010 mm² Symétrique oui Traitement antibactérien non Type de montage de la couvercle à l'intérieur - Tous les types
-
Accessoires système
- Téléchargements
-
Fiche technique GS-S70170RW / 6277600 , 0.18MB , pdfDéclaration de conformité GS-S70170RW / 6277600 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni GS-S70170RW / 6277600 , 0.14MB , pdfREACH Déclaration de conformité GS-S70170RW / 6277600 , 0.12MB , pdfRoHS Déclaration de conformité GS-S70170RW / 6277600 , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
Raccord GS-KUP70
Boîtier d'appareillage, 71GD6, simple
Boîtier d'appareillage, 71GD7-2, double
Décharge de traction 7ZE

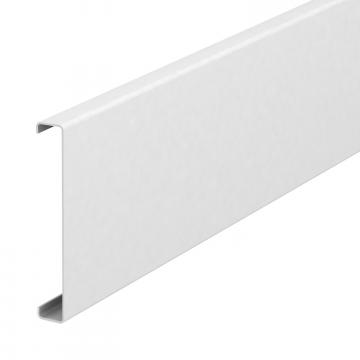

Couvercle de goulotte en tôle d'acier
Pince de fixation RKV3V

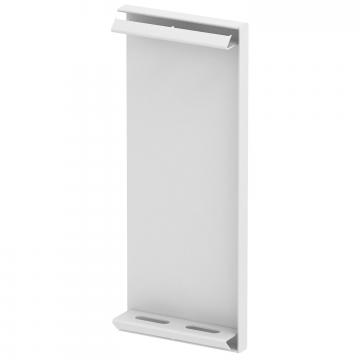

Embout, pour goulotte d'appareillage Rapid 80, type GS-S70170

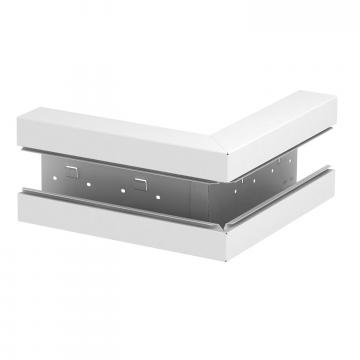

Angle extérieur, symétrique, pour goulotte d'appareillage Rapid 80, type GS-S70170

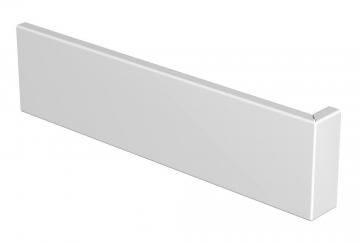

Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm

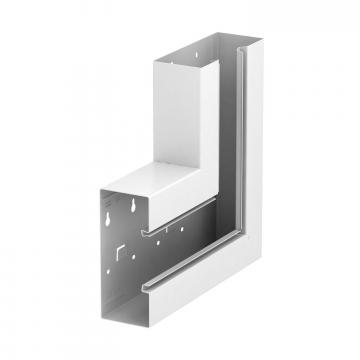

Angle plat, symétrique, pour goulotte d'appareillage Rapid 80, type GS-S70170

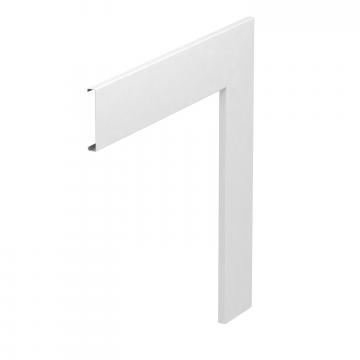

Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm

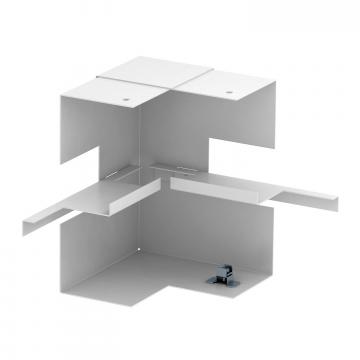

Angle intérieur, symétrique, pour goulotte d'appareillage Rapid 80, type GS-S70170
