Goulotte d'appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70, sans halogène 2000 | blanc pur; RAL 9010

Goulotte d'appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70, sans halogène

Réf. 6114300 | EAN 4012196451180

Réf. / Type	6114300 / GKH-70170RW

Longueur	2000 mm

Couleur	blanc pur; RAL 9010

Description du produit

Description du produit

Goulotte d'appareillage GKH en PC/ABS sans halogène pour montage direct au mur ou sur des consoles murales. La fixation s'effectue par l'intermédiaire des perforations situées sur le socle. La goulotte d'appareillage GKH est équipée d'un profilé en C pour accueillir un séparateur en plastique. Dans les boîtiers d'appareillage de la gamme 71GD... tous les programmes d'interrupteurs, à vis ou à griffe, peuvent être installés ainsi que les appareillages type Module 45. L'ouverture du système est de 76,5 mm. Une paire de raccords est prémontée d'un côté en fonction de la longueur de goulotte.

Le couvercle est à commander séparément.
Commander les couvercles séparément.

Caractéristiques techniques

Caractéristiques techniques

Couleur	blanc pur; RAL 9010
Couvercle compris dans la livraison	non

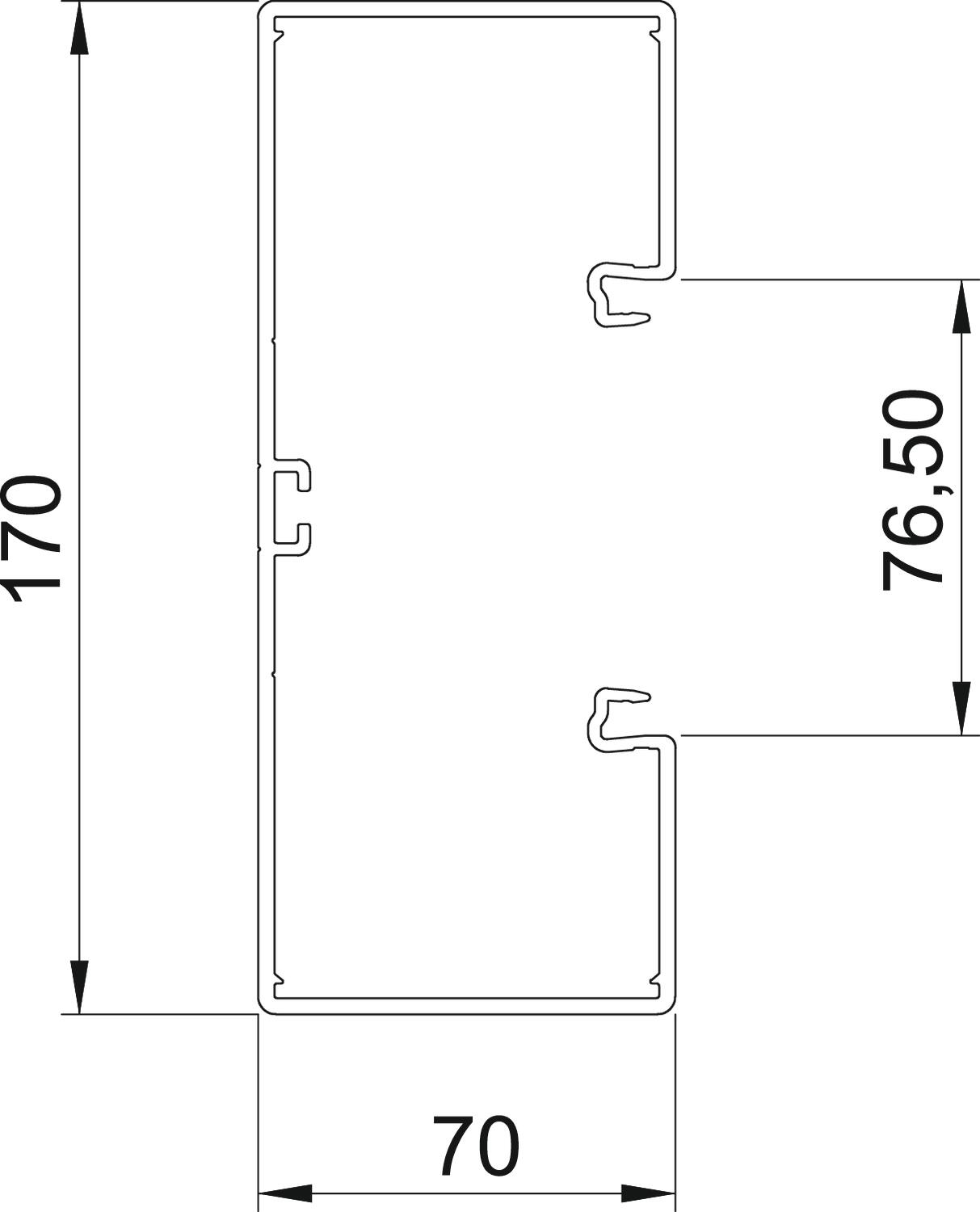

Dimension	70x170x2000
Empreinte CO₂ (GWP) du berceau à la porte	8,6779 kg CO₂e / 1 Mètre
Étrier de retenue de câble	non
Film de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK08
Largeur	170 mm
Largeur de la partie supérieure	76,5 mm
Longueur	2000 mm
Matériau	Polycarbonate/Acrylonitryl-butadiène-styrène

Modèle paroi arrière (face intérieure)	profilé continu en C
Nombre de parties supérieures	1
Nombre de séparateurs enfichables	1
Perforation au fond	métallique, avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	90 °C
Plage de températures d’utilisation min.	-15 °C
Raccord de conduit	oui
Sans halogène	oui
Section utile	10100 mm²
Symétrique	oui
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Couleur	Réf.	Quantité	Plus petite unité de vente
GKH-70170RW	2000 mm	blanc pur; RAL 9010	6114300	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Boîtier d'appareillage, 71GD6, simple	71GD6	6288610	Pièce	5 Pièce
Boîtier d'appareillage, 71GD7-2, double	71GD7-2	6288608	Pièce	2 Pièce
Décharge de traction 7ZE	7ZE	6288790	Pièce	50 Pièce
Couvercle de goulotte, lisse	GKH-OTGRW	6114210	m	2 m

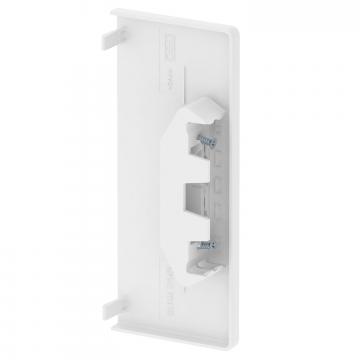

Embout, pour goulotte d'appareillage Rapid 80, type GKH-70170	GKH-E70170RW	6114380	Pièce	1 Pièce
Séparateur GKH-TW70	GKH-TW70	6114290	m	2 m
Cache d'angle intérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-IH70170RW	6274640	Pièce	1 Pièce
Angle intérieur, pour goulotte d'appareillage Rapid 80, type GKH-70170	GKH-I70170RW	6114360	Pièce	1 Pièce
Cache angle extérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-AH70170RW	6274610	Pièce	1 Pièce
Angle extérieur, pour goulotte d'appareillage Rapid 80, type GKH-70170	GKH-A70170RW	6114320	Pièce	1 Pièce
Couvercle pour angle extérieur, lisse	GKH-OTGARW	6114230	Pièce	1 Pièce
Cache angle plat, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-FH70170RW	6274620	Pièce	1 Pièce
Angle plat, pour goulotte d'appareillage Rapid 80, type GKH-70170	GKH-F70170RW	6114340	Pièce	1 Pièce
Couvercle pour angle plat, lisse	GKH-OTGFRW	6114250	Pièce	1 Pièce
Pièce en T, pour goulotte d'appareillage Rapid 80 type GKH-70170	GKH-T70170RW	6114370	Pièce	1 Pièce
Clip raidisseur de goulotte KL80A	KL80A	6288640	Pièce	20 Pièce
