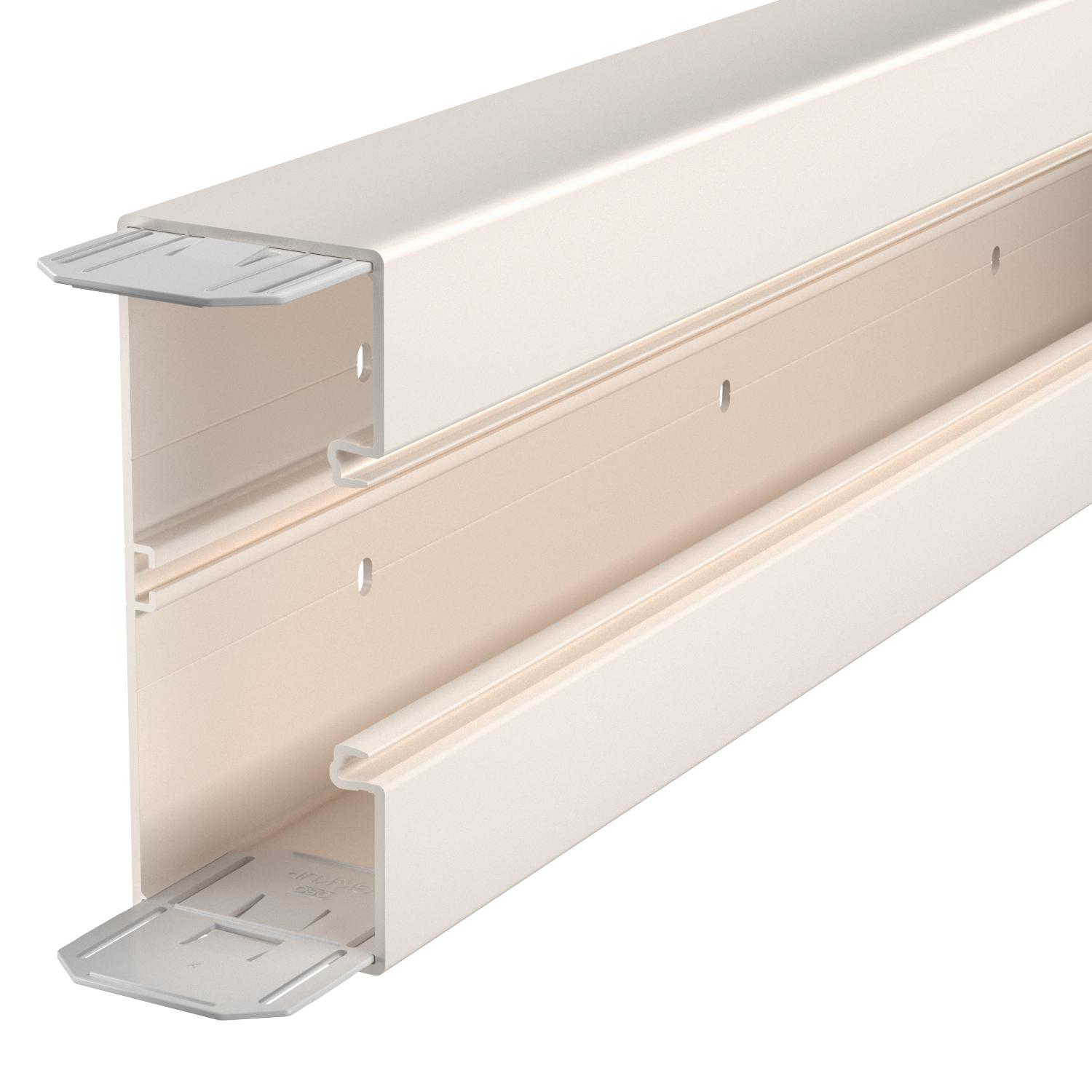

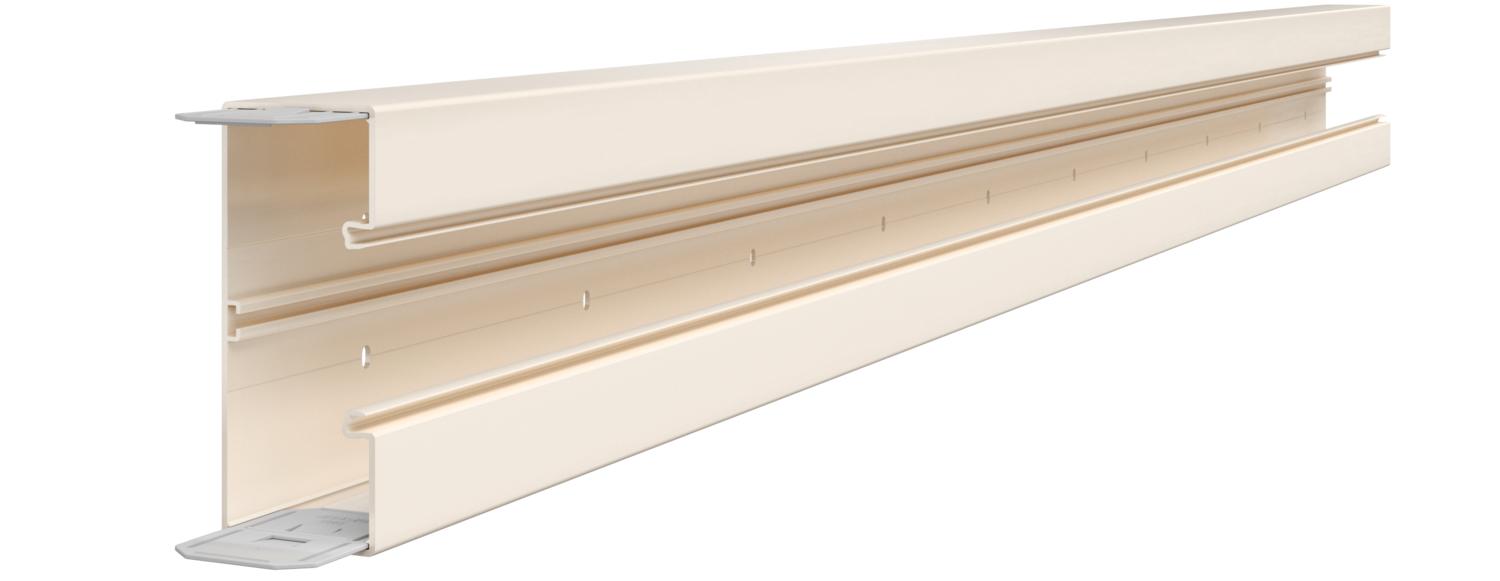

Goulotte d'appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70 2000 | blanc crème ; RAL 9001

Goulotte d'appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70

Réf. 6274701 | EAN 4012195657057

Réf. / Type

Longueur	2000 mm

Couleur

Description du produit

Description du produit

Goulotte d'appareillage GK en chlorure de polyvinyle sans plomb idéale pour un montage direct au mur ou sur des consoles murales. La fixation s'effectue par l'intermédiaire des perforations situées dans la goulotte. La goulotte d'appareillage GK est équipée d'un rail en C dans le socle pour accueillir une cloison de séparation en plastique. Dans les boîtiers d'appareillage de la gamme 71GD... tous les programmes d'interrupteurs, à vis ou à griffe, peuvent être installés ainsi que les appareillages type Modul 45. L'ouverture du système est de 76,5 mm. 2 jonctions d'alignement sont prémontées d'un côté en fonction de la longueur de goulotte. Le couvercle est à commander séparément.
Le couvercle est à commander séparément.
Commander les couvercles séparément.

Caractéristiques techniques

Caractéristiques techniques

Couleur	blanc crème ; RAL 9001
Couvercle compris dans la livraison	non

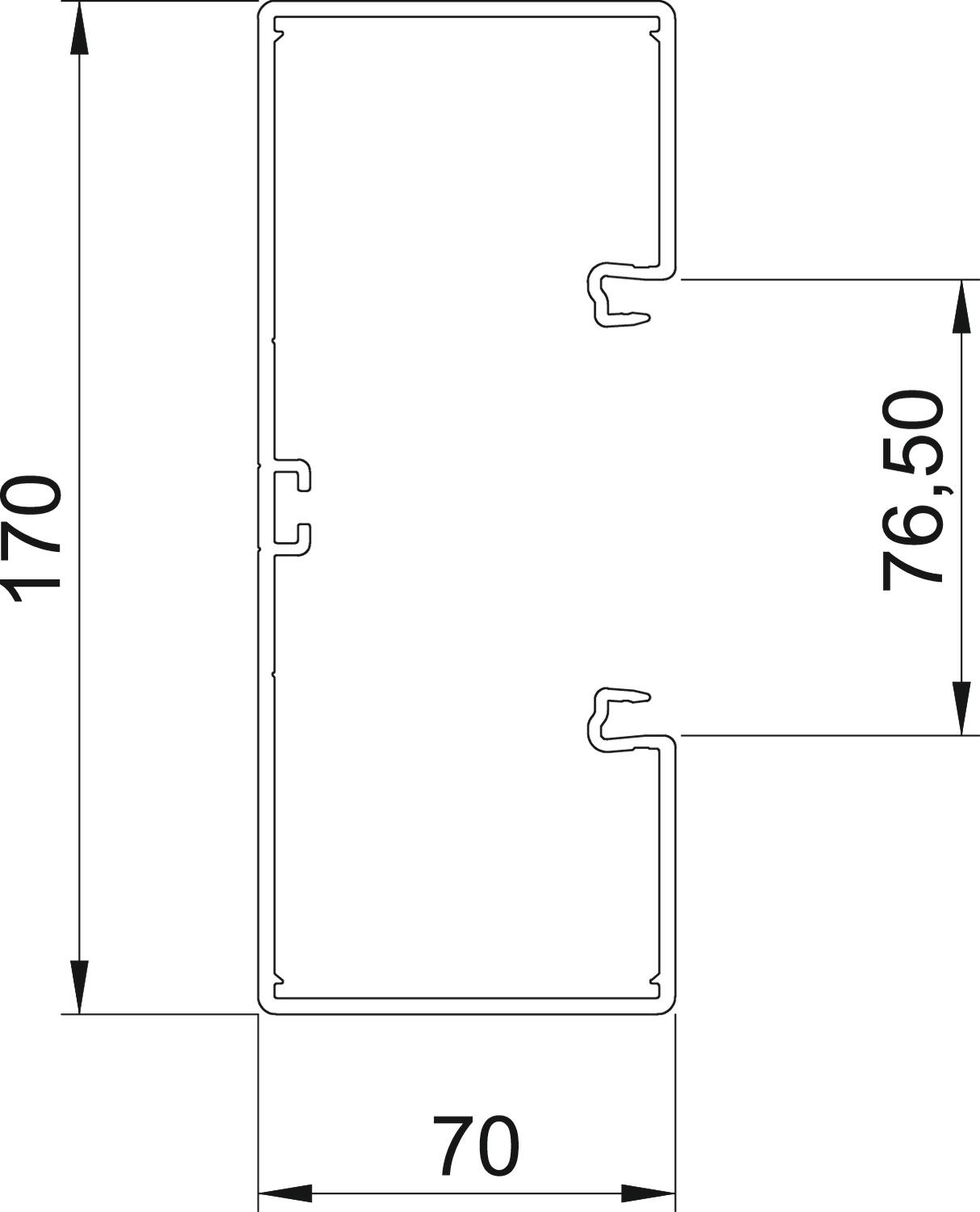

Dimension	70x170x2000
Étrier de retenue de câble	non
Film de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK08
Largeur	170 mm
Largeur de la partie supérieure	76,5 mm
Longueur	2000 mm
Matériau	Chlorure de polyvinyle

Modèle paroi arrière (face intérieure)	profilé continu en C
Nombre de parties supérieures	1
Nombre de séparateurs enfichables	1
Perforation au fond	métallique, avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-15 °C
Raccord de conduit	oui
Sans halogène	non
Section utile	10100 mm²
Symétrique	oui
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Couleur	Réf.	Quantité	Plus petite unité de vente
GK-70170RW	2000 mm	blanc pur; RAL 9010	6274700	m	2 m
GK-70170CW	2000 mm	blanc crème ; RAL 9001	6274701	m	2 m
GK-70170LGR	2000 mm	gris clair; RAL 7035	6274702	m	2 m
GK-70170GR	2000 mm	gris pierre; RAL 7030	6274706	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Boîtier d'appareillage, 71GD6, simple	71GD6	6288610	Pièce	5 Pièce
Boîtier d'appareillage, 71GD7-2, double	71GD7-2	6288608	Pièce	2 Pièce
Décharge de traction 7ZE	7ZE	6288790	Pièce	50 Pièce
Couvercle de goulotte en matière plastique, lisse	GK-OTGCW	6278681	m	2 m

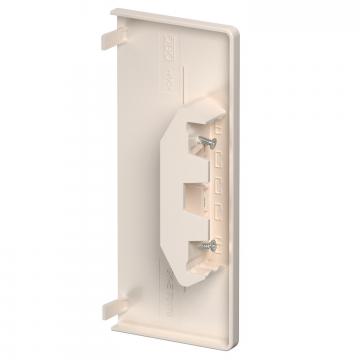

Embout, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-E70170CW	6274771	Pièce	1 Pièce
Séparateur GA-TW70	GK-TW70	6274900	m	2 m

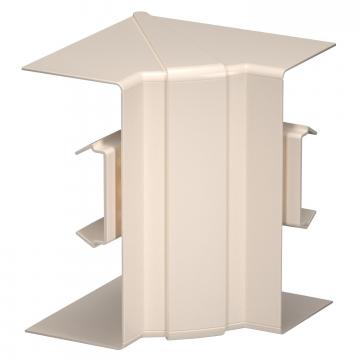

Cache d'angle intérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-IH70170CW	6274641	Pièce	1 Pièce

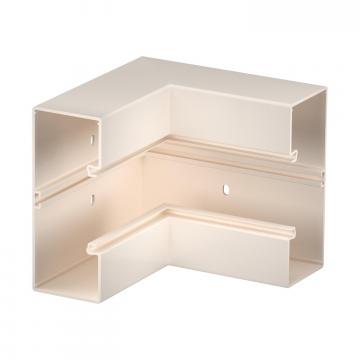

Angle intérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-I70170CW	6274741	Pièce	1 Pièce

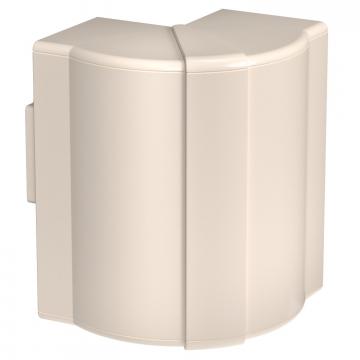

Cache angle extérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-AH70170CW	6274611	Pièce	1 Pièce

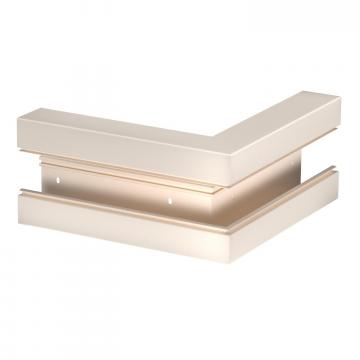

Angle extérieur, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-A70170CW	6274711	Pièce	1 Pièce
Couvercle pour angle extérieur en matière plastique, lisse	GK-OTGACW	6274791	Pièce	1 Pièce

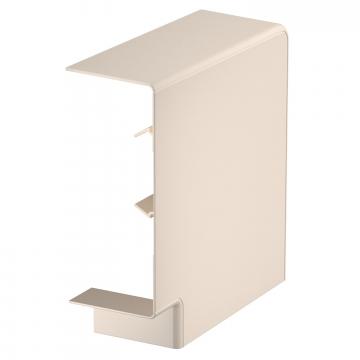

Cache angle plat, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-FH70170CW	6274621	Pièce	1 Pièce

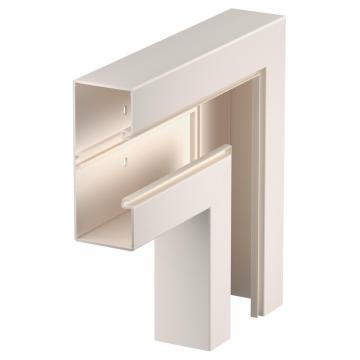

Angle plat, pour goulotte d'appareillage Rapid 80, type GK-70170	GK-F70170CW	6274721	Pièce	1 Pièce
Couvercle pour angle plat en matière plastique, lisse	GK-OTGFCW	6274491	Pièce	1 Pièce

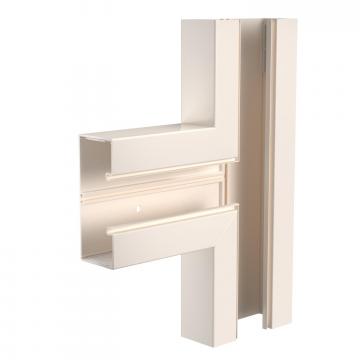

Pièce en T, pour goulotte d'appareillage Rapid 80 type GK-70170	GK-T70170CW	6274761	Pièce	1 Pièce
Clip raidisseur de goulotte KL80A	KL80A	6288640	Pièce	20 Pièce
