Goulotte coupe-feu PYROLINE® Con S EI90 1000 | 248 | 100 | 190 | 80

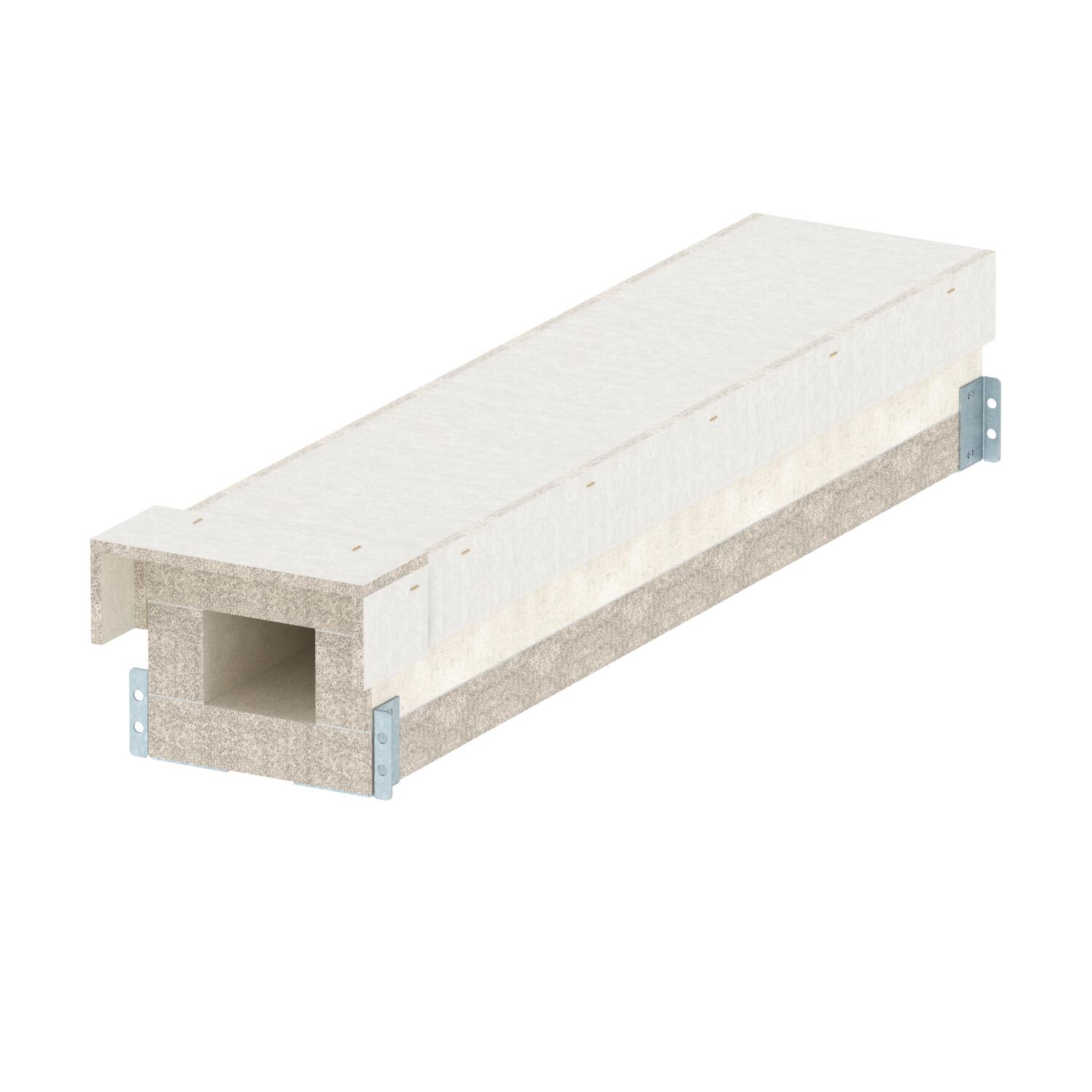

Goulotte coupe-feu PYROLINE® Con S EI90

Réf. 7217870 | EAN 4012196836642

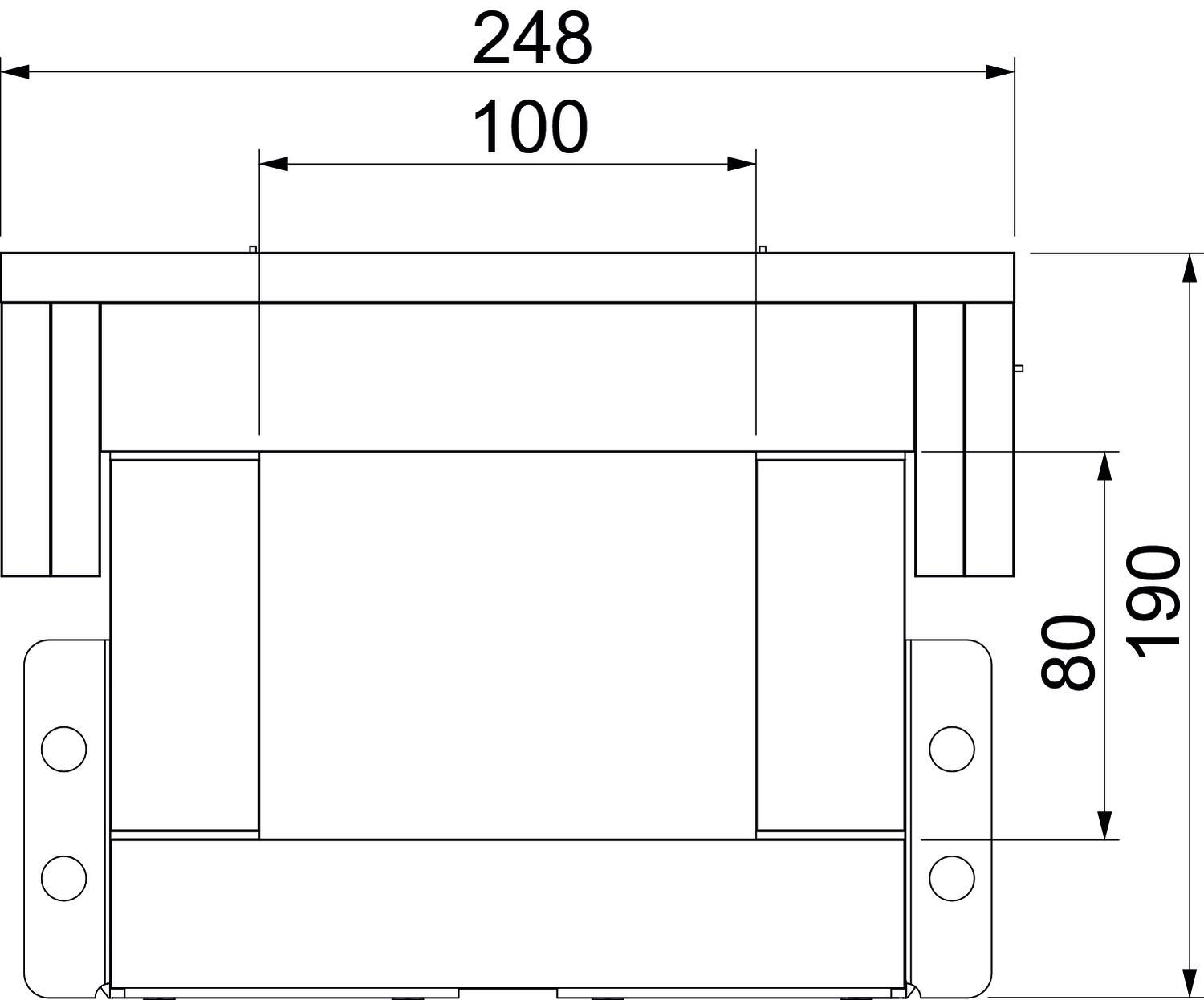

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

Goulotte coupe-feu composée de béton allégé armé de fibres de verre résistant à l'humidité et au gel de la classe A1 selon EN 13501-1 relative à la pose coupe-feu de câbles dans des voies d'évacuation et issues de secours. Classification EI90 comme goulotte d’installation conformément à la norme EN 13501-2 sur la base des essais conformément à la norme EN 1366-5 En cas de charge combustible à l'intérieur (feu de câble), la goulotte empêche la propagation du feu à une autre section par le câble

Montage de la goulotte sur des consoles murales ou comme montage au plafond avec des pendards et des consoles ou sur un profilé en U suspendu par des tiges filetées. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classification EI - Goulotte de montage	90
Cote b	100 mm
Cote B	248 mm
Couleur	gris
Dimension	1000x100x80
Dimension h	80 mm

Dimension H	190 mm
Fixation du couvercle	desserrer
Gaine	sans
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes	4

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente
PLCS D090810	1000 mm	248 mm	100 mm	190 mm	80 mm	7217870	m	1 m
PLCS D091220	1000 mm	348 mm	200 mm	230 mm	120 mm	7217874	m	1 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Coude à 90° EI90 pour goulotte coupe-feu PLCS D090810	PLCS B090810	7217890	Pièce	1 Pièce

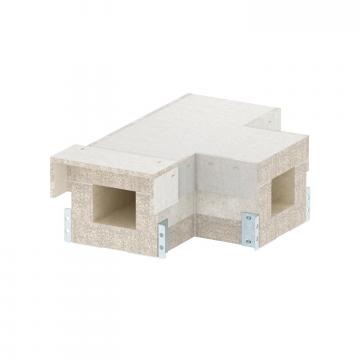

Pièce en T EI90 pour goulotte coupe-feu PLCS D090810	PLCS T090810	7217910	Pièce	1 Pièce

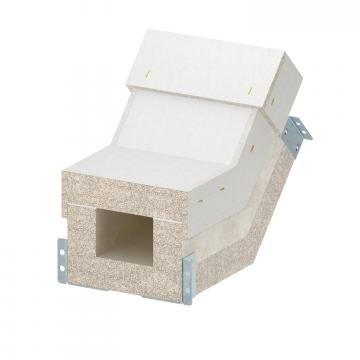

Coude vertical concave EI90 pour goulotte coupe-feu PLCS D090810	PLCS VR090810	7217930	Pièce	1 Pièce

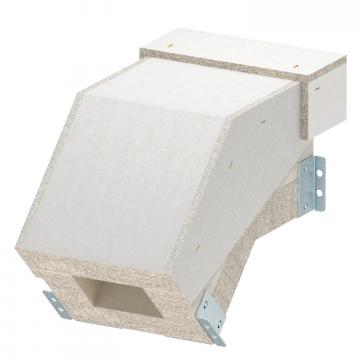

Coude vertical convexe EI90 pour goulotte coupe-feu PLCS D090810	PLCS VF090810	7217950	Pièce	1 Pièce

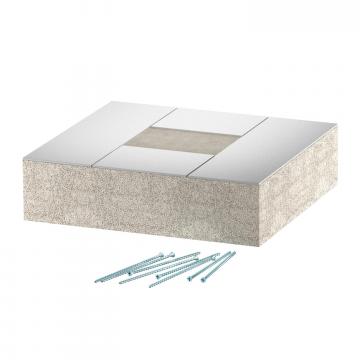

Embout d'extrémité EI90 pour goulotte coupe-feu PLCS D090810	PLCS E090810	7217990	Pièce	1 Pièce

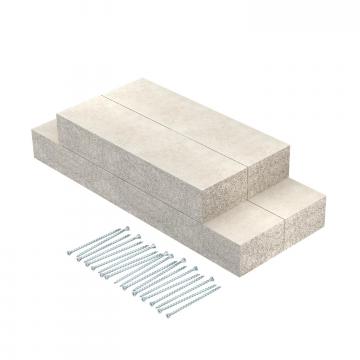

Embase murale EI90 pour goulotte coupe-feu PLCS D090810	PLCS W090810	7217970	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	7215464	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-10040	7215462	Pièce	1 Pièce
Mortier pour goulotte coupe feu	KTM	7215500	Pièce	1 Pièce
Joint coupe-feu en cartouche	DSX-K	7202300	Pièce	1 Pièce
Cloison de séparation 45 FS	TSG 45 FS	6062033	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m

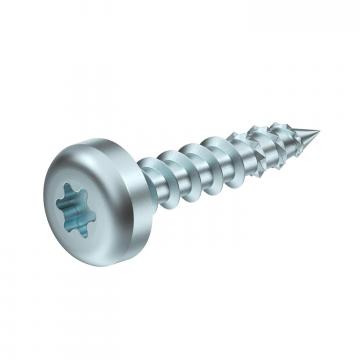

Vis pour la fixation de séparateur, KRS 6x30	KRS 6x30	3498100	Pièce	200 Pièce
