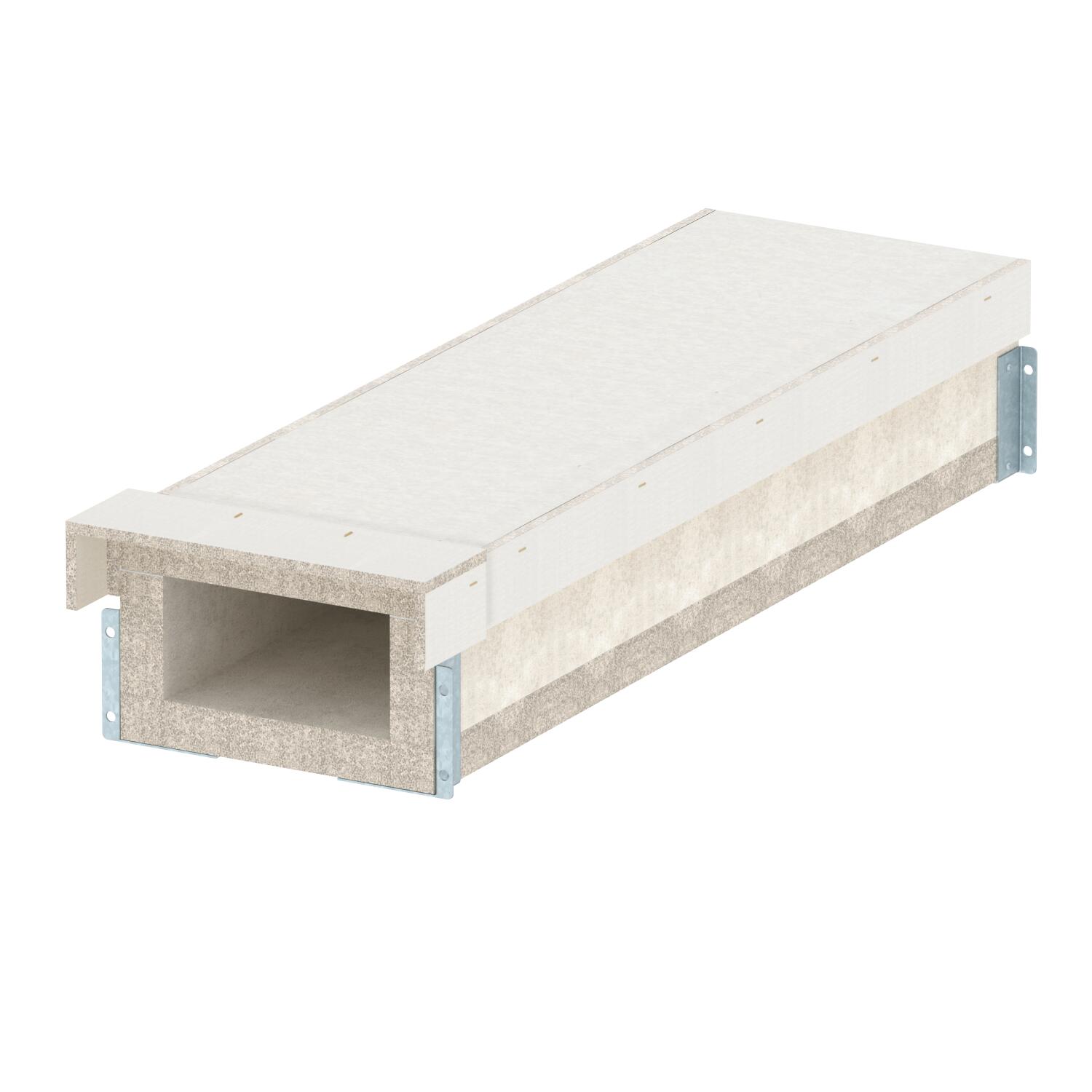

Goulotte coupe-feu I90/E30

Réf. 7215187 | EAN 4012197308421

1000 mm
Description du produit

Description du produit

Les conduits en fibres de verre et béton léger, qui supportent une exposition au feu sur les quatre faces, peuvent être montées sur les systèmes de montage OBO ; elles offrent ainsi une très grande flexibilité pour l'installation dans les voies d'évacuation et les issues de secours (conduit selon DIN 4102 partie 11) ou pour le maintien en fonction (selon DIN 4102 partie 12). Il est ainsi possible de contourner de manière élégante les obstacles constitués par d'autres installations comme le chauffage, la ventilation et les sanitaires.

Le montage au plafond s'effectue aisément au moyen de pendards en U et d'une console ou d'un profilé transversal en U suspendu au moyen de tiges filetées. Le conduit OBO BSKH est simplement posé librement. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.
  • Goulotte coupe-feu suspendu, montage au plafond I90
  • Goulotte coupe-feu, suspendu, montage au plafond E30
  • Goulotte coupe-feu, montage mural I90
  • Goulotte coupe-feu, montage mural E30
  • Classe de résistance au feu I 90
  • Classe de sécurité de fonctionnement E30
Caractéristiques techniques

Caractéristiques techniques

Avec perforation non
Classe de résistance au feu E - sécurité de fonctionnement 30
Classe de résistance au feu I - conduit d'installation 90

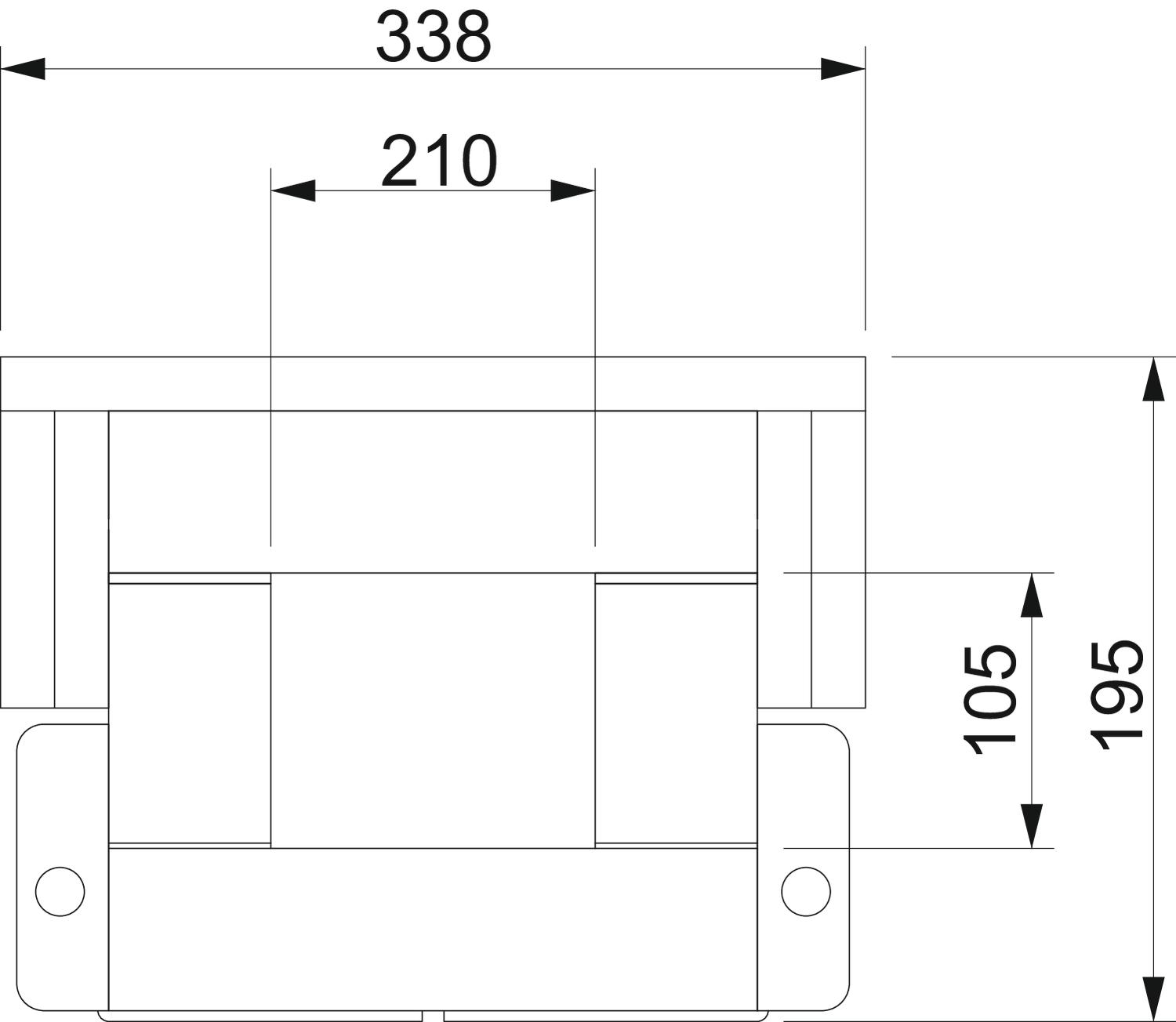

Cote b 210 mm
Cote B 338 mm
Couleur gris
Dimension 1000x105x210
Dimension h 105 mm
Dimension H 195 mm
Fixation du couvercle desserrer
Gaine sans
Hauteur 195 mm
Largeur 338 mm
Longueur 1000 mm
Matériau Béton léger à base de fibres de verre
Matériau de l'isolant Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes 4
Section utile 22050 mm²
Séparateurs possibles oui
Tous les types

Tous les types

Type Longueur Cote B Cote b Dimension H Dimension h Réf. Quantité Plus petite unité de vente
BSKH09-K0506 1000 mm 188 mm 60 mm 140 mm 50 mm 7215175
1 m
BSKH09-K0511 1000 mm 238 mm 110 mm 140 mm 50 mm 7215179
1 m
BSKH09-K0521 1000 mm 338 mm 210 mm 140 mm 50 mm 7215183
1 m
BSKH09-K1021 1000 mm 338 mm 210 mm 195 mm 105 mm 7215187
1 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Coude à 90° I90/E30, hauteur intérieure 105 mm Coude à 90° I90/E30, hauteur intérieure 105 mm BSKH09-B1021 7215616
1 Pièce

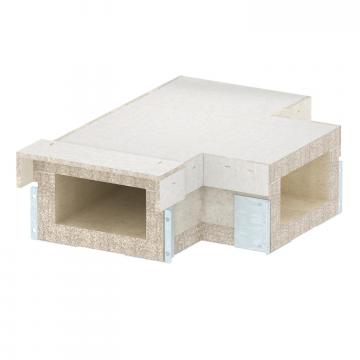

Pièce en Té I90/E30, hauteur intérieure 105 mm Pièce en Té I90/E30, hauteur intérieure 105 mm BSKH09-T1021 7215645
1 Pièce

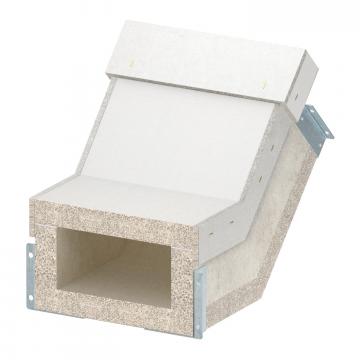

Rising vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct Rising vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct BSKH09-VS1021 7215656
1 Pièce

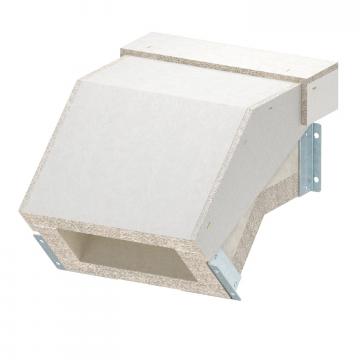

Falling vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct Falling vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct BSKH09-VF1021 7215666
1 Pièce

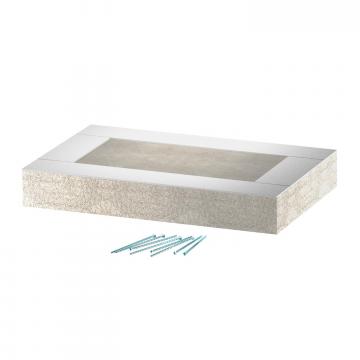

Fermeture I90/E30 pour hauteur intérieure 105 mm Fermeture I90/E30 pour hauteur intérieure 105 mm BSKH09-E1021 7215597
1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con Pièce de doublage pour goulotte coupe-feu PYROLINE® Con KAD-8040 7215464
1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con Pièce de doublage pour goulotte coupe-feu PYROLINE® Con KAD-10040 7215462
1 Pièce
Mortier pour goulotte coupe feu Mortier pour goulotte coupe feu KTM 7215500
1 Pièce
Adaptateur de tige filetée E30 Adaptateur de tige filetée E30 KGA 7215395
1 Pièce
Cloison de séparation 45 FS Cloison de séparation 45 FS TSG 45 FS 6062033
3 m
Séparateur 85 FS Séparateur 85 FS TSG 85 FS 6062114
3 m
Vis pour la fixation de séparateur, KRS 6x30 Vis pour la fixation de séparateur, KRS 6x30 KRS 6x30 3498100
200 Pièce
Plaque d'identification Plaque d'identification KS-K DE 7214734
10 Pièce
Plaque d'identification pour installation de câbles Plaque d'identification pour installation de câbles KS-E DE 7205423
10 Pièce
Téléchargements

Télécharger

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
