Goulotte coupe-feu I90/E30

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

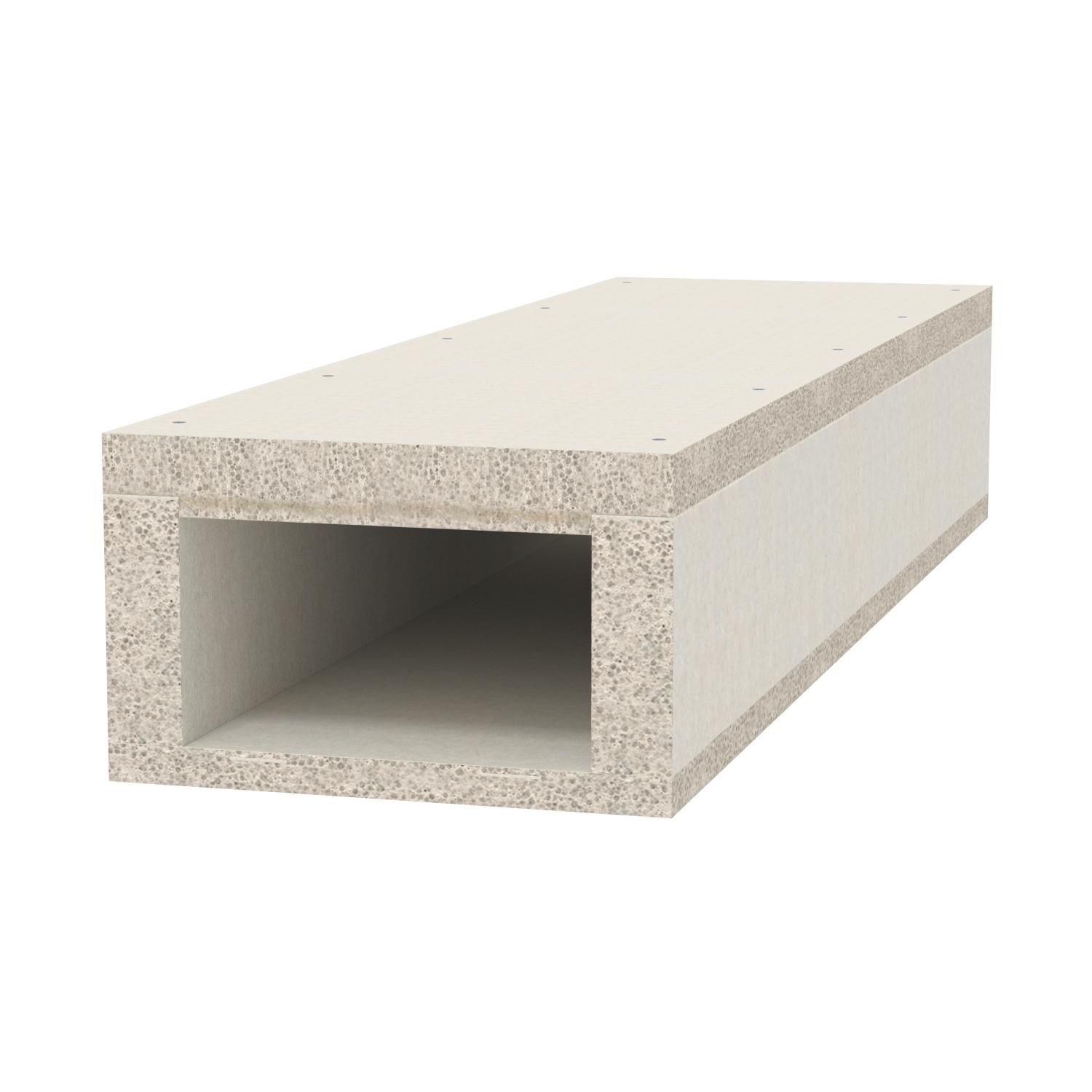

Conduit coupe-feu I90/E30, selon DIN 4102 partie 11 et partie 12, 12 vis à tête fraisée et bandes d'étanchéité 3 x 1 m inclues

Caractéristiques techniques

Avec perforation	non
Classe de résistance au feu E - sécurité de fonctionnement	30
Classe de résistance au feu I - conduit d'installation	90

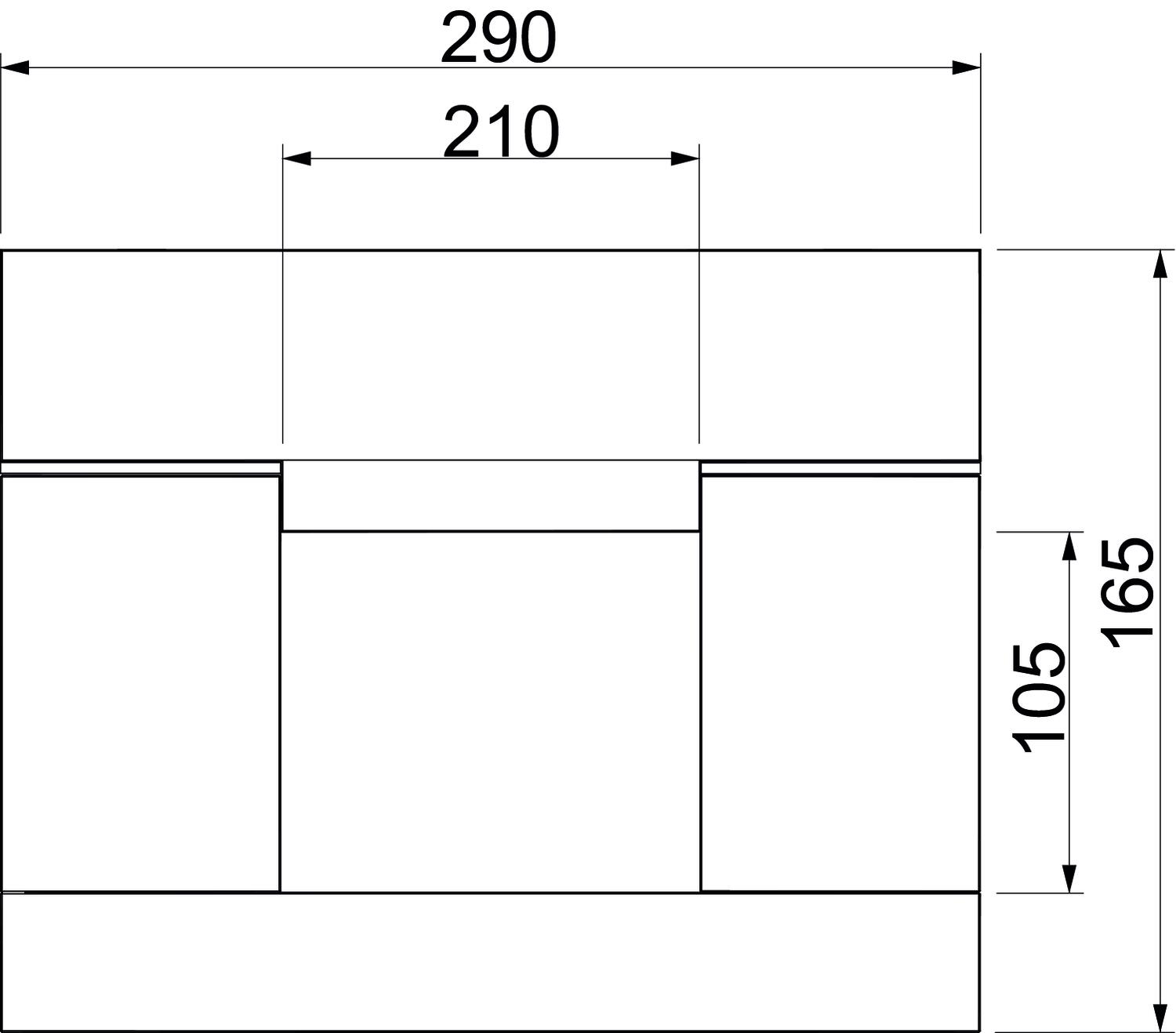

Cote b	210 mm
Cote B	290 mm
Couleur	gris
Dimension	1000x105x210
Dimension h	105 mm
Dimension H	165 mm
Fixation du couvercle	visser

Gaine	sans
Hauteur	165 mm
Largeur	290 mm
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes	3
Section utile	22050 mm²
Séparateurs possibles	oui

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente
BSKD09-K0506	1000 mm	140 mm	60 mm	110 mm	50 mm	7215136	m	1 m
BSKD09-K0511	1000 mm	190 mm	110 mm	110 mm	50 mm	7215139	m	1 m
BSKD09-K0521	1000 mm	290 mm	210 mm	110 mm	50 mm	7215141	m	1 m
BSKD09-K1021	1000 mm	290 mm	210 mm	165 mm	105 mm	7215144	m	1 m

Accessoires

Produits	Type	Réf.	Quantité	Plus petite unité de vente

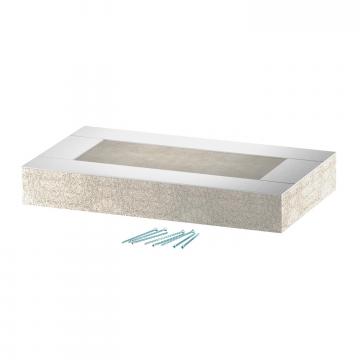

Fermture I0/E30 pour hauteur intérieure 50 mm	BSKD09-E1021	7215267	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	7215464	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-10040	7215462	Pièce	1 Pièce
Mortier pour goulotte coupe feu	KTM	7215500	Pièce	1 Pièce
Équerre de déport pour montage mural	BSKD-W1021	7215327	Pièce	25 Pièce
Étrier de déport pour montage au plafond	BSKD-B1021	7215371	Pièce	25 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 20 mm	LHS 20	7215288	Pièce	10 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 40 mm	LHS 40	7215290	Pièce	10 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 60 mm	LHS 60	7215292	Pièce	10 Pièce
Plaque d'identification	KS-K DE	7214734	Pièce	10 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	7205423	Pièce	10 Pièce
