Goulotte coupe-feu I90/E30 1000 | 188 | 60 | 140 | 50

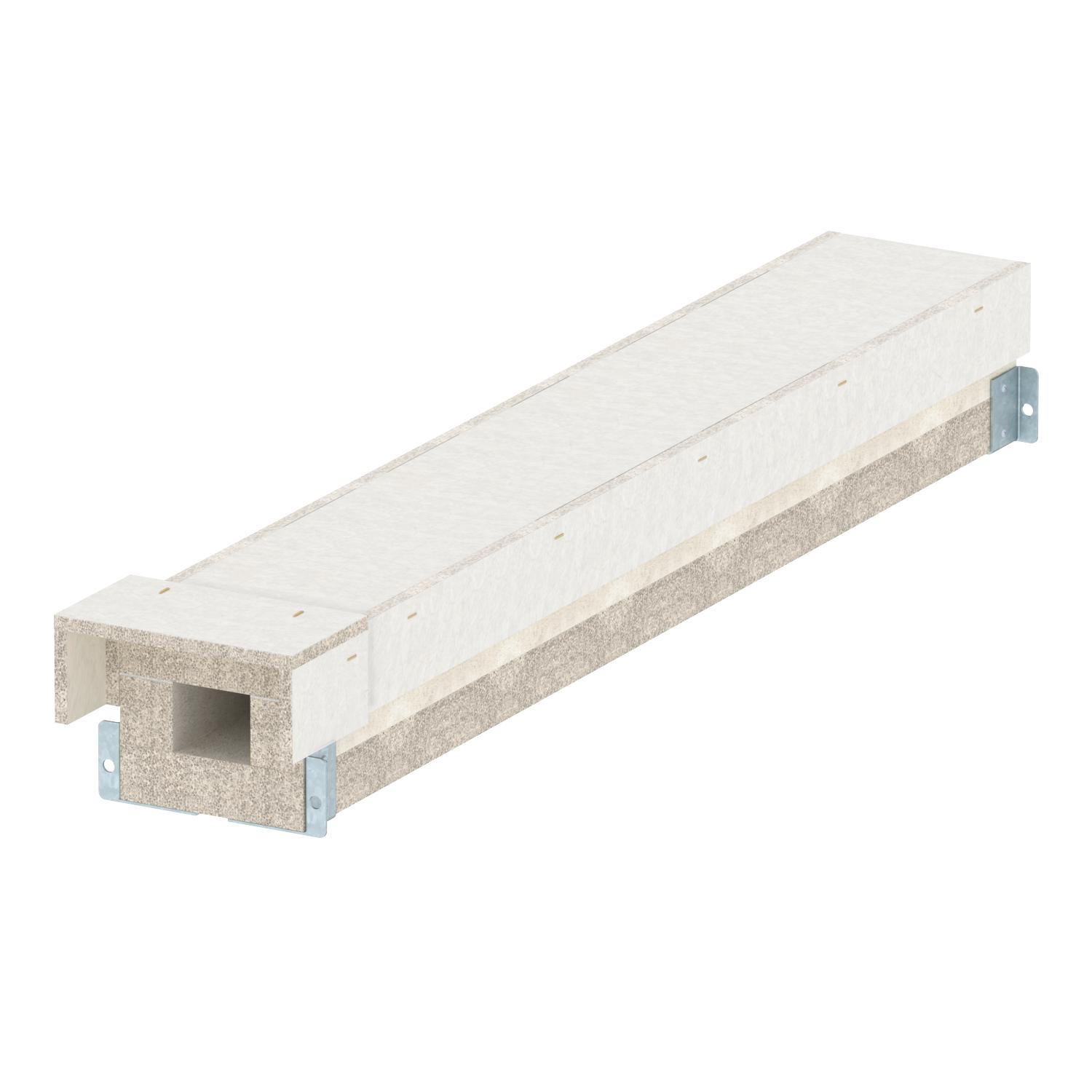

Goulotte coupe-feu I90/E30

Réf. 7215175 | EAN 4012197308360

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

Les conduits en fibres de verre et béton léger, qui supportent une exposition au feu sur les quatre faces, peuvent être montées sur les systèmes de montage OBO ; elles offrent ainsi une très grande flexibilité pour l'installation dans les voies d'évacuation et les issues de secours (conduit selon DIN 4102 partie 11) ou pour le maintien en fonction (selon DIN 4102 partie 12). Il est ainsi possible de contourner de manière élégante les obstacles constitués par d'autres installations comme le chauffage, la ventilation et les sanitaires.

Le montage au plafond s'effectue aisément au moyen de pendards en U et d'une console ou d'un profilé transversal en U suspendu au moyen de tiges filetées. Le conduit OBO BSKH est simplement posé librement. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classe de résistance au feu E - sécurité de fonctionnement	30
Classe de résistance au feu I - conduit d'installation	90
Cote b	60 mm
Cote B	188 mm
Couleur	gris
Dimension	1000x50x60
Dimension h	50 mm
Dimension H	140 mm
Fixation du couvercle	desserrer

Gaine	sans
Hauteur	140 mm
Largeur	188 mm
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes	4
Section utile	3000 mm²
Séparateurs possibles	oui

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente
BSKH09-K0506	1000 mm	188 mm	60 mm	140 mm	50 mm	7215175	m	1 m
BSKH09-K0511	1000 mm	238 mm	110 mm	140 mm	50 mm	7215179	m	1 m
BSKH09-K0521	1000 mm	338 mm	210 mm	140 mm	50 mm	7215183	m	1 m
BSKH09-K1021	1000 mm	338 mm	210 mm	195 mm	105 mm	7215187	m	1 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

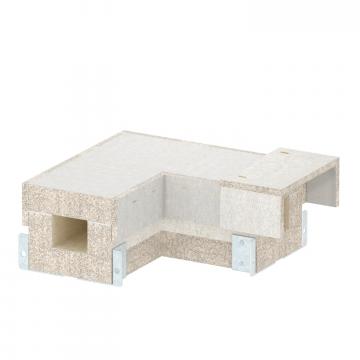

Coude à 90° I90/E30, hauteur intérieure 105 mm	BSKH09-B0506	7215604	Pièce	1 Pièce

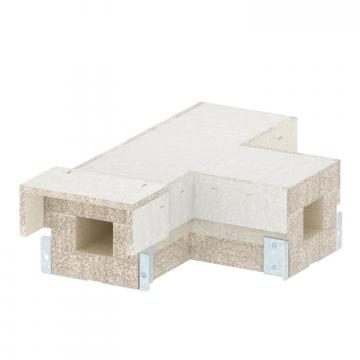

Pièce en Té I90/E30, hauteur intérieure 105 mm	BSKH09-T0506	7215633	Pièce	1 Pièce
Rising vertical bend for PYROLINE® Con S BSKH09-K0506 fire protection duct	BSKH09-VS0506	7215650	Pièce	1 Pièce
Falling vertical bend for PYROLINE® Con S BSKH09-K0506 fire protection duct	BSKH09-VF0506	7215660	Pièce	1 Pièce

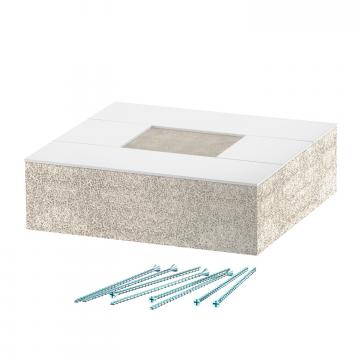

Fermeture I90/E30 pour hauteur intérieure 105 mm	BSKH09-E0506	7215591	Pièce	1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	7215464	Pièce	1 Pièce
Mortier pour goulotte coupe feu	KTM	7215500	Pièce	1 Pièce

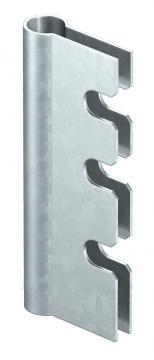

Adaptateur de tige filetée E30	KGA	7215395	Pièce	1 Pièce
Cloison de séparation 45 FS	TSG 45 FS	6062033	m	3 m
Vis pour la fixation de séparateur, KRS 6x30	KRS 6x30	3498100	Pièce	200 Pièce
Plaque d'identification	KS-K DE	7214734	Pièce	10 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	7205423	Pièce	10 Pièce
