Gaine de tube PYROCOMB® Intube, Ø90 mm

Réf. 7204292 | EAN 4012196810178

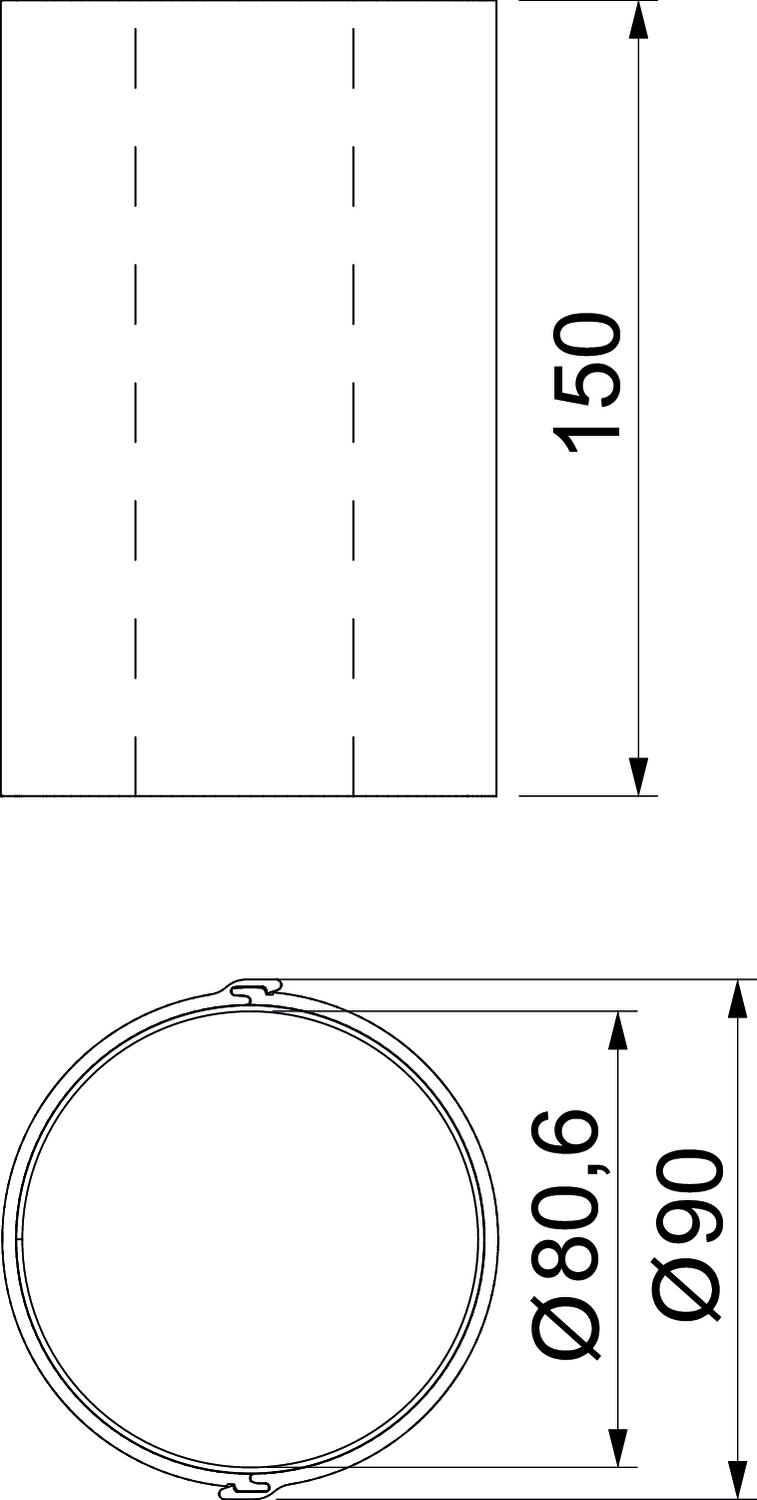

80,6 mm
100 mm
Description du produit
Description du produit

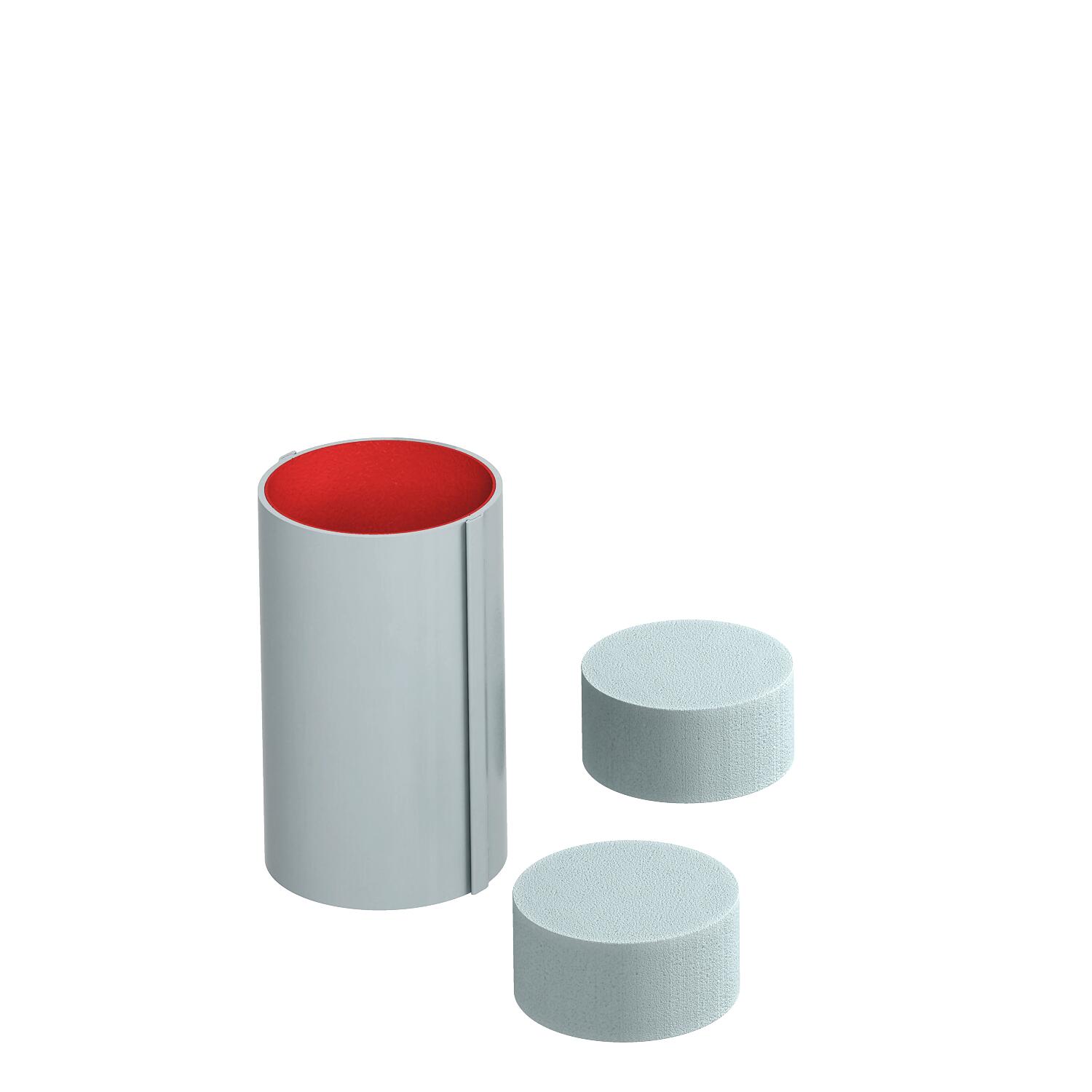

Gaines des tubes à revêtement intérieur et fermeture à clic. L'intérieur peut être entièrement garni de câbles et de tubes d'installation électrique. Produit de construction marqué CE, agréé en Europe selon ETA-13/0904 et bénéficiant de l'homologation générale allemande du modèle. Resistance au feu jusqu'à 120 minutes.

Obturation avec 2 bouchons en mousse fournis La surface est scellée avec l'enduit de revêtement PYROCOAT® ASX.

Dans certaines applications, l'utilisation de feuillards de serrage métalliques visant à sécuriser les gaines de tubes dans des cloisons de séparation est nécessaire. Les détails figurent dans le manuel de montage/l'homologation.
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Accessoires requis non
Cote B 90 mm
Cote L 150 mm
Couleur gris
Diamètre 90 mm
Dimension 81x150mm
Dimension d min. 80,6 mm
forme rond
Longueur 150 mm
Matériau Chlorure de polyvinyle
Modèle Protection contre les incendies Cloison préfabriquée
pour ouverture max. 100 mm
pour ouverture min. 100 mm
Tous les types

Tous les types

Type Dimension d min. Cote L pour ouverture min. Réf. Quantité Plus petite unité de vente
CTS 09150 80,6 mm 150 mm 100 mm 7204292
1 Pièce
CTS 09300 80,6 mm 300 mm 100 mm 7204296
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Enduit endothermique PYROCOAT® en cartouche Enduit endothermique PYROCOAT® en cartouche ASX-K 7202310
1 Pièce
Plaque d'identification DE Plaque d'identification DE KS-S DE 7205425
1 Pièce
