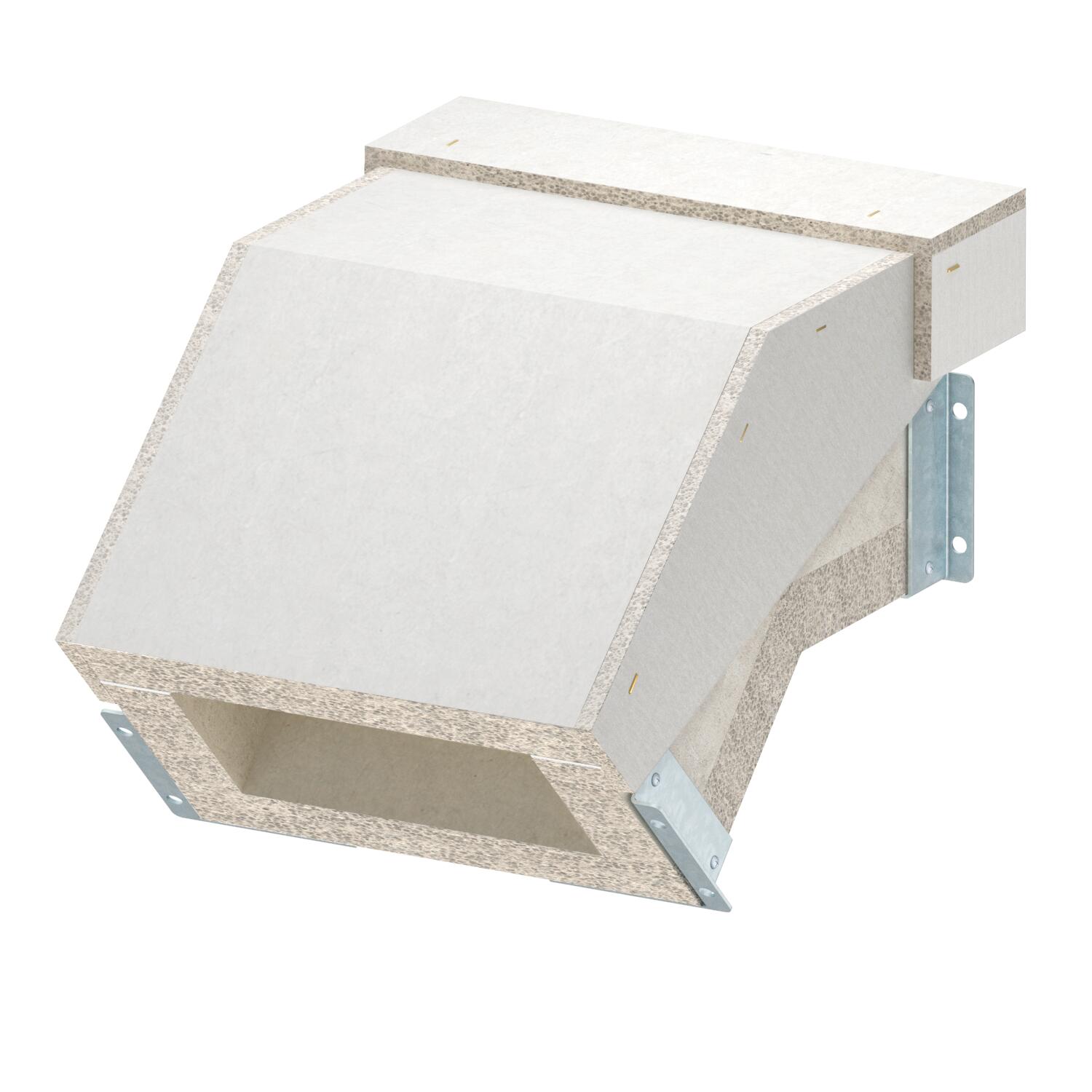

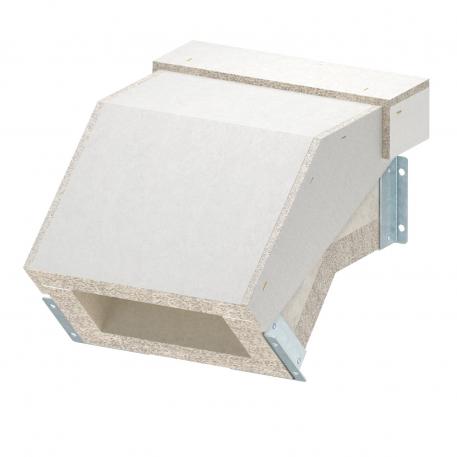

Falling vertical bend for PYROLINE® Con S BSKH09-K1021 fire protection duct

Réf. 7215666 | EAN 4012197308667

Description du produit

Description du produit

Les conduits en fibres de verre et béton léger, qui supportent une exposition au feu sur les quatre faces, peuvent être montées sur les systèmes de montage OBO ; elles offrent ainsi une très grande flexibilité pour l'installation dans les voies d'évacuation et les issues de secours (conduit selon DIN 4102 partie 11) ou pour le maintien en fonction (selon DIN 4102 partie 12). Il est ainsi possible de contourner de manière élégante les obstacles constitués par d'autres installations comme le chauffage, la ventilation et les sanitaires.

Le montage au plafond s'effectue aisément au moyen de pendards en U et d'une console ou d'un profilé transversal en U suspendu au moyen de tiges filetées. Le conduit OBO BSKH est simplement posé librement. Des éclisses d'assemblage prêtes à installer permettent un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et un câblage ultérieur rapides.
  • Goulotte coupe-feu suspendu, montage au plafond I90
  • Goulotte coupe-feu, suspendu, montage au plafond E30
  • Goulotte coupe-feu, montage mural I90
  • Goulotte coupe-feu, montage mural E30
  • Classe de résistance au feu I 90
  • Classe de sécurité de fonctionnement E30
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 45 °
Avec perforation non
Classe de résistance au feu E - sécurité de fonctionnement 30
Classe de résistance au feu I - conduit d'installation 90

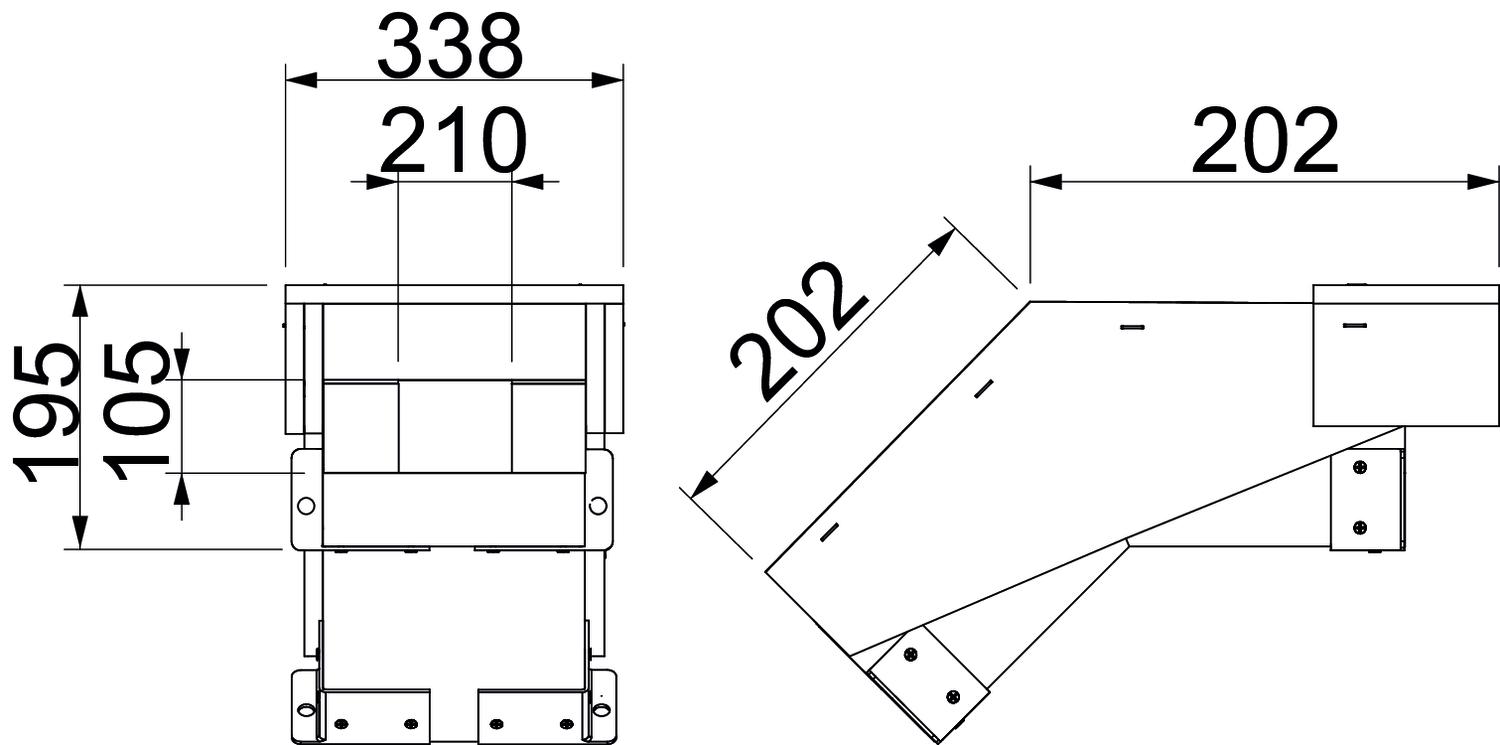

Cote b 210 mm
Cote B 338 mm
Cote L 226 mm
Couleur gris
Dimension 105x210
Dimension H 195 mm
Dimension h 105 mm
Fixation du couvercle desserrer
Gaine sans
Largeur 338 mm
Matériau Béton léger à base de fibres de verre
Matériau de l'isolant Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes 4
Séparateurs possibles oui
Tous les types

Tous les types

Type Cote B Cote b Dimension H Dimension h Cote L Réf. Quantité Plus petite unité de vente
BSKH09-VF0506 188 mm 60 mm 140 mm 50 mm 202 mm 7215660
1 Pièce
BSKH09-VF0511 238 mm 110 mm 140 mm 50 mm 202 mm 7215662
1 Pièce
BSKH09-VF0521 338 mm 210 mm 140 mm 50 mm 202 mm 7215664
1 Pièce
BSKH09-VF1021 338 mm 210 mm 195 mm 105 mm 226 mm 7215666
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
