Équerre de déport pour montage mural 52,5 | 101 | 62,5 | 72,5

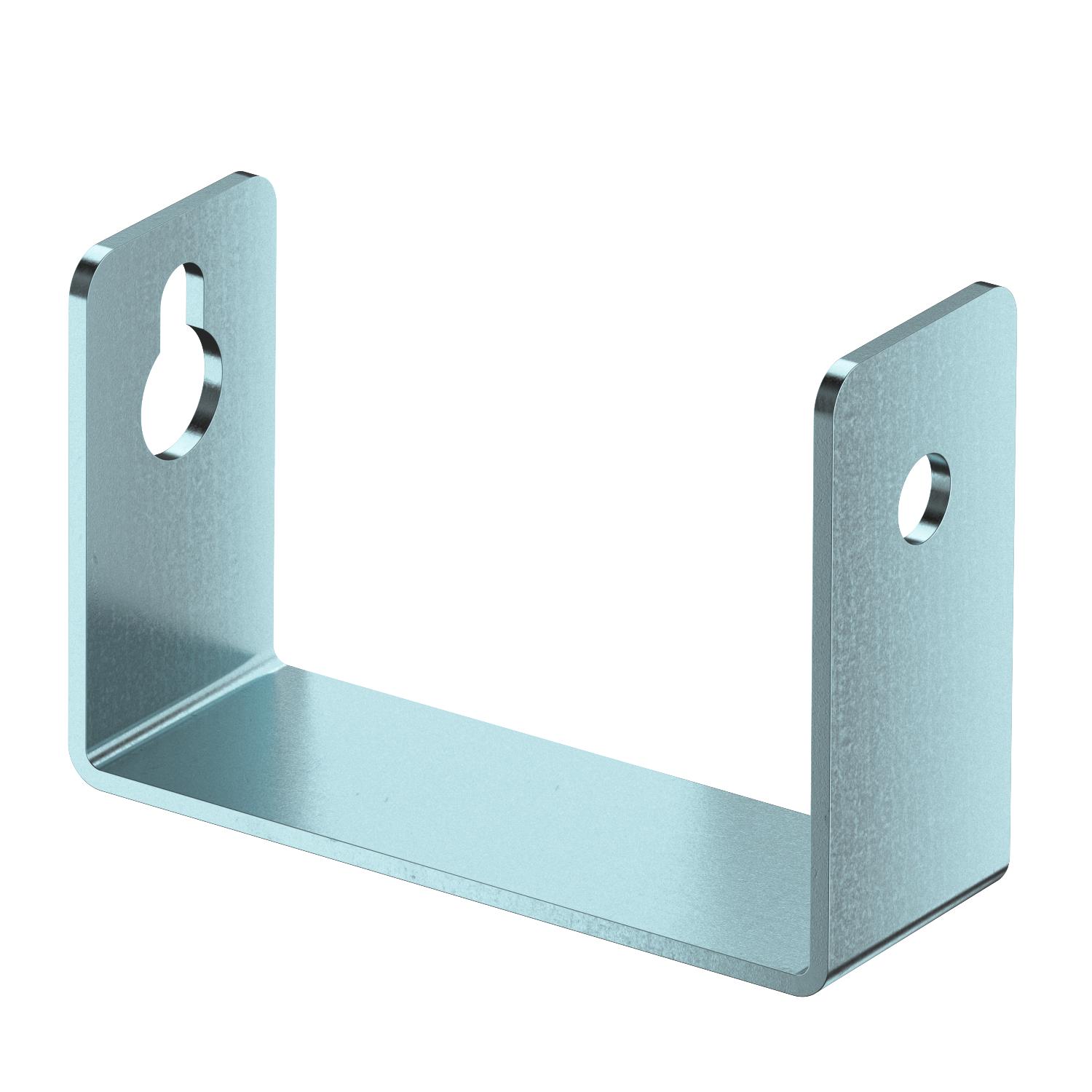

Équerre de déport pour montage mural

Réf. 7215327 | EAN 4012197333591

Réf. / Type

Cote A

Cote B

Dimension H

Dimension h

Revenir à la vue d'ensemble

Description du produit

Description du produit

Équerre de séparation pour faciliter le montage au mur de la goulotte coupe-feu PYROLINE® Con D BSK. Montage de l’équerre directement sur les chevilles de fixation de la goulotte coupe-feu.

Caractéristiques techniques

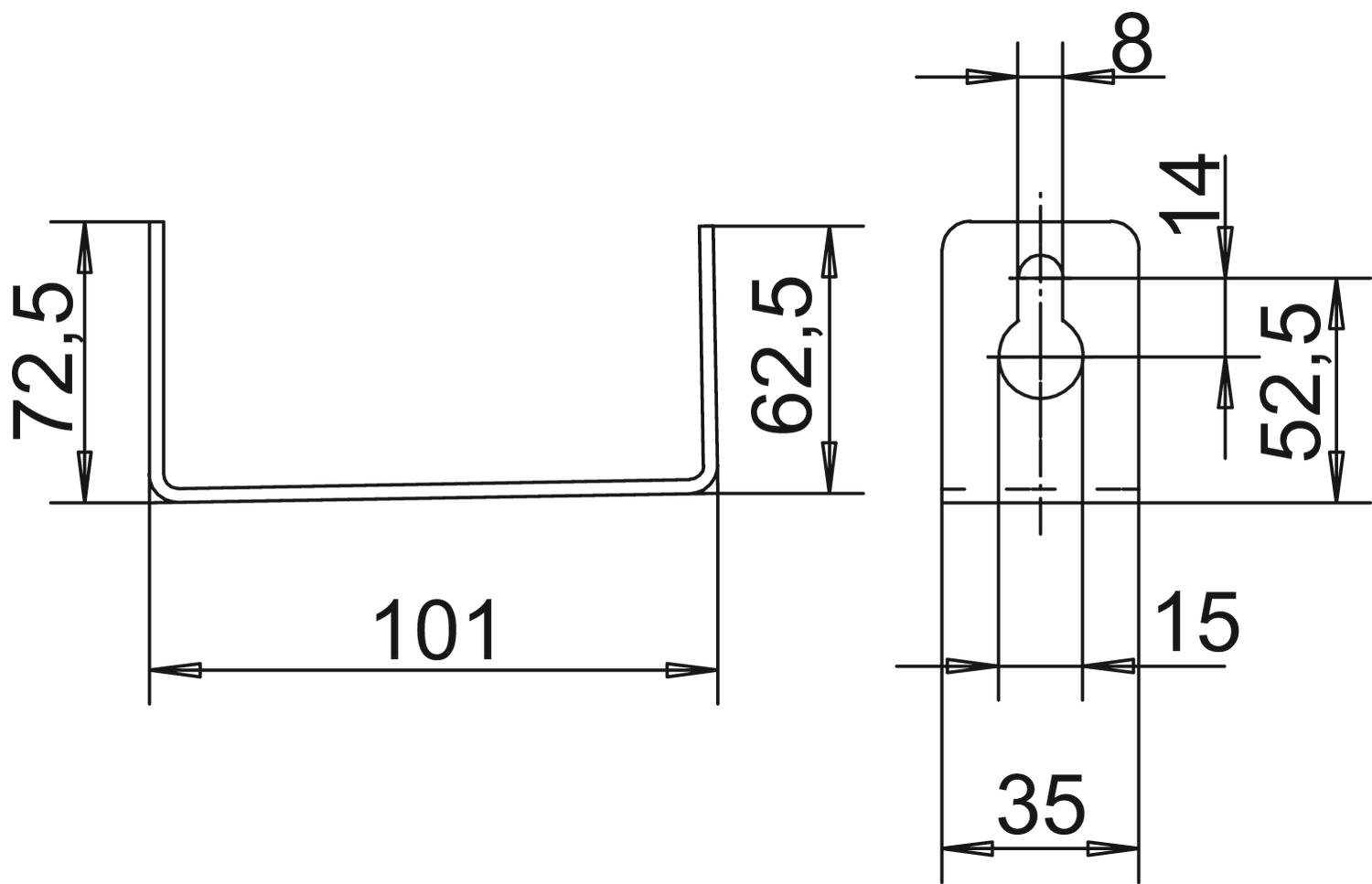

Dimensions

Cote A	52,5 mm
Cote B	101 mm
Couleur	zinc
Dimension	101x72,5x35
Dimension h	72,5 mm
Dimension H	62,5 mm

Hauteur intérieure de la goulotte	105 mm
Largeur intérieure de la goulotte	210 mm
Matériau	Acier
Surface	galvanisé par bande
Type de fixation	peut être vissé

Tous les types

Tous les types

Type	Cote A	Cote B	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente
BSKD-W0511	27,5 mm	46 mm	37,5 mm	22,5 mm	7215312	Pièce	25 Pièce
BSKD-W0521	52,5 mm	46 mm	62,5 mm	72,5 mm	7215318	Pièce	25 Pièce
BSKD-W1021	52,5 mm	101 mm	62,5 mm	72,5 mm	7215327	Pièce	25 Pièce
PLCD-SB0810	25 mm	76 mm	35 mm	20 mm	7215480	Pièce	25 Pièce
PLCD-SB1220	50 mm	116 mm	60 mm	65 mm	7215484	Pièce	25 Pièce
PLCD-SC0810	25 mm	50 mm	35 mm	76 mm	7215490	Pièce	25 Pièce
PLCD-SC1220	50 mm	100 mm	60 mm	116 mm	7215494	Pièce	25 Pièce

Téléchargements

Fiche technique BSKD-W1021 / 7215327 , 0.22MB , pdf

Télécharger

Brochure Brochure Les experts , 2.10MB , pdf

Catalogue Fire protection ducts , 8.99MB , pdf

REACH Déclaration de conformité BSKD-W1021 / 7215327 , 0.12MB , pdf

Télécharger

RoHS Déclaration de conformité BSKD-W1021 / 7215327 , 0.13MB , pdf

Télécharger

Instructions de montage Instructions de montage du conduit coupe-feu PYROLINE® Con BSK , 15.07MB , pdf
