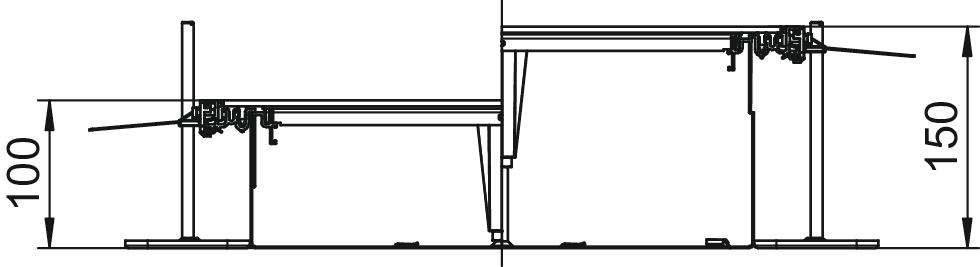

Élément de goulotte pour GESR9, hauteur 100-150 mm
Réf. 7424802 | EAN 4012195245070
- Description du produit
-
Description du produitUnité de conduit prête à monter avec 3 ou 6 couvercles de montage d'appareillage pour l'installation des câbles et le montage d'unités d'appareillage de taille nominale R9, composée d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit avec ouverture de montage obturée). Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de conduit sont vissés.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec compensation de potentiel non Avec ouverture de raccordement oui Avec porte-à-faux oui Avec séparateur non Compatible avec les joints de dilatation non couvercle amovible oui Couvercle Ouverture de montage oui Couvercles 6 Découplable non Dimension 2400x500x100 Épaisseur du matériau Couvercle 4 Fixation du couvercle encliquetable non Hauteur de chape minimale 100 Hauteur de goulotte max. 150 mm Hauteur de goulotte min. 100 mm Largeur 500 mm Longueur 2400 mm Matériau Acier Nombre d'unités de montage prévues 6 Nombre de séparateurs enfichables 2 Nombre de voies 3 St. Ouverture de montage rond Ouverture de montage pour boîtier d'appareillage Ouverture de montage pour réservoir en saillie non Plage de réglage max. 150 mm Plage de réglage min. 100 mm Possibilité d'installation du joint oui Surface galvanisé par bande Tôle de fond oui - Tous les types
- Téléchargements
-
Fiche technique OKA-W50010050DR9 / 7424802 , 0.17MB , pdfDéclaration de conformité UE OKA-W50010050DR9 / 7424802 , 0.22MB , pdfApprobation Approbation VDE OKA , 0.18MB , pdfInstructions de montage Instructions de montage Systèmes de goulottes affleurants OKA-G et OKA-W , 0.02MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
