Élément de conduit pour GES4, hauteur 40-240 mm 2400 | 300 | 40 | 240 | 3

Élément de conduit pour GES4, hauteur 40-240 mm

Réf. 7424140 | EAN 4012195243519

Réf. / Type

Longueur	2400 mm

Largeur

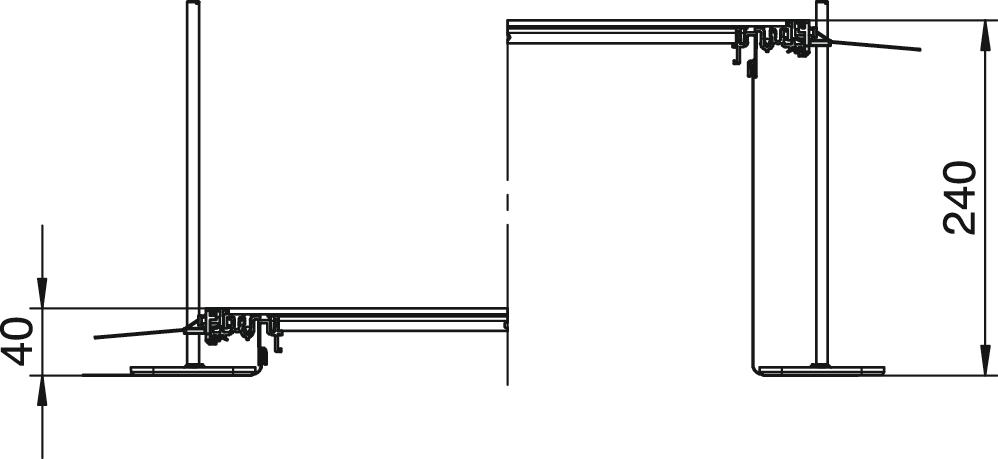

Hauteur de goulotte min.	40 mm

Hauteur de goulotte max.	240 mm

Couvercles	3

Description du produit

Description du produit

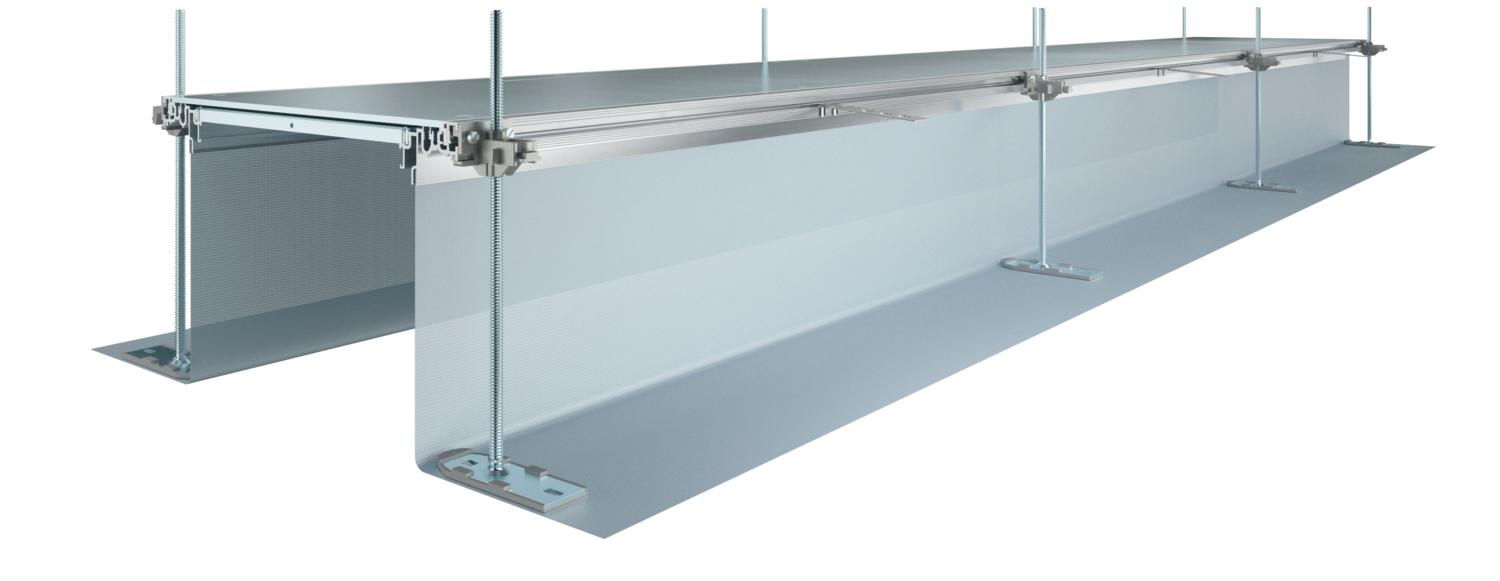

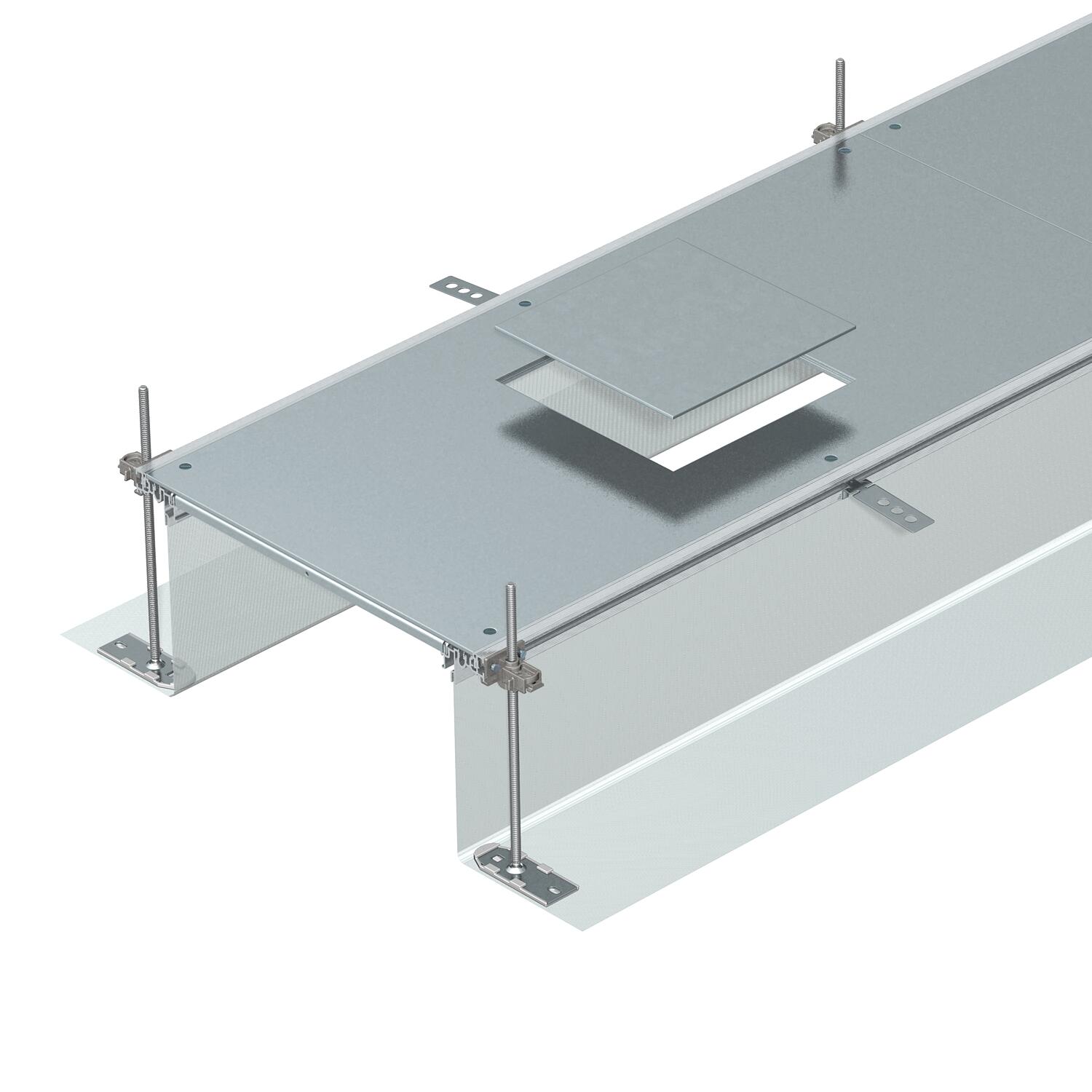

Unité de conduit prête à monter pour l'installation de câbles avec 3 ou 6 couvercles de montage d'appareil pour le montage d'un boîtier de sol de taille nominale 4, composée de deux profilés latéraux avec paroi latérale flexible en toile métallique, de profilés d'insertion de revêtement de sol de 4 mm. L'ensemble des fournitures comprend 6 équerres de fixation réglables en hauteur, 6 pattes d'ancrage pour béton et 3 garnitures d'étanchéité pour couvercle (pour largeurs de conduit 200 et 300) ou 3 supports de garniture de couvercle (largeurs nominale de conduit 400) et 6 supports de garniture de couvercle (largeurs de conduit 500 et 600). Les unités de nivellement impérativement nécessaires (tenir compte de la hauteur de nivellement) pour le support de garniture de couvercle 400, 500 et 600 ne figurent pas dans l'ensemble des fournitures livrées. Veuillez les commander séparément. Les couvercles de conduit sont vissés jusqu'à la largeur nominale 400.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	oui
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	oui
Couvercles	3
Découplable	oui
Dimension	2400x300x240
Dimension nominale pour boîtier d'appareillages	4
Épaisseur du matériau Couvercle	4
Fixation du couvercle encliquetable	non
Hauteur de chape minimale	40

Hauteur de goulotte max.	240 mm
Hauteur de goulotte min.	40 mm
Largeur	300 mm
Longueur	2400 mm
Matériau	Acier
Nombre d'unités de montage prévues	3
Ouverture de montage	pour boîtier d'appareillage
Ouverture de montage	carré
Ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	240 mm
Plage de réglage min.	40 mm
Possibilité d'installation du joint	oui
Surface	galvanisé par bande
Tôle de fond	non

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-G30040240D4	2400 mm	300 mm	40 mm	240 mm	3	7424140	m	2,4 m
OKA-G40040240D4	2400 mm	400 mm	40 mm	240 mm	3	7424142	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-240 mm	OKA-G30040240FBL	7423962	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-240 mm	OKA-G30040240FBR	7423982	Pièce	1 Pièce
Fermeture de conduit, hauteur 40-240 mm	OKA-G30040240ES	7424302	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce
Support de renfort de couvercle hauteur 60-110 mm	NE DSU2 6050	7424842	Pièce	3 Pièce
Support de renfort de couvercle hauteur 100-175 mm	NE DSU2 10075	7424844	Pièce	3 Pièce
Support de renfort de couvercle hauteur 170-245 mm	NE DSU2 17075	7424846	Pièce	3 Pièce
Raccord de mise à la terre	8AWR	6288704	Pièce	10 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Séparateur 110 FS	TSG 110 FS	6062122	m	3 m
Cloison de séparation 135 FS	TSG 135 FS	6062132	m	3 m
Outil de levage, 300 N	WZ 1029	7408634	Pièce	1 Pièce
