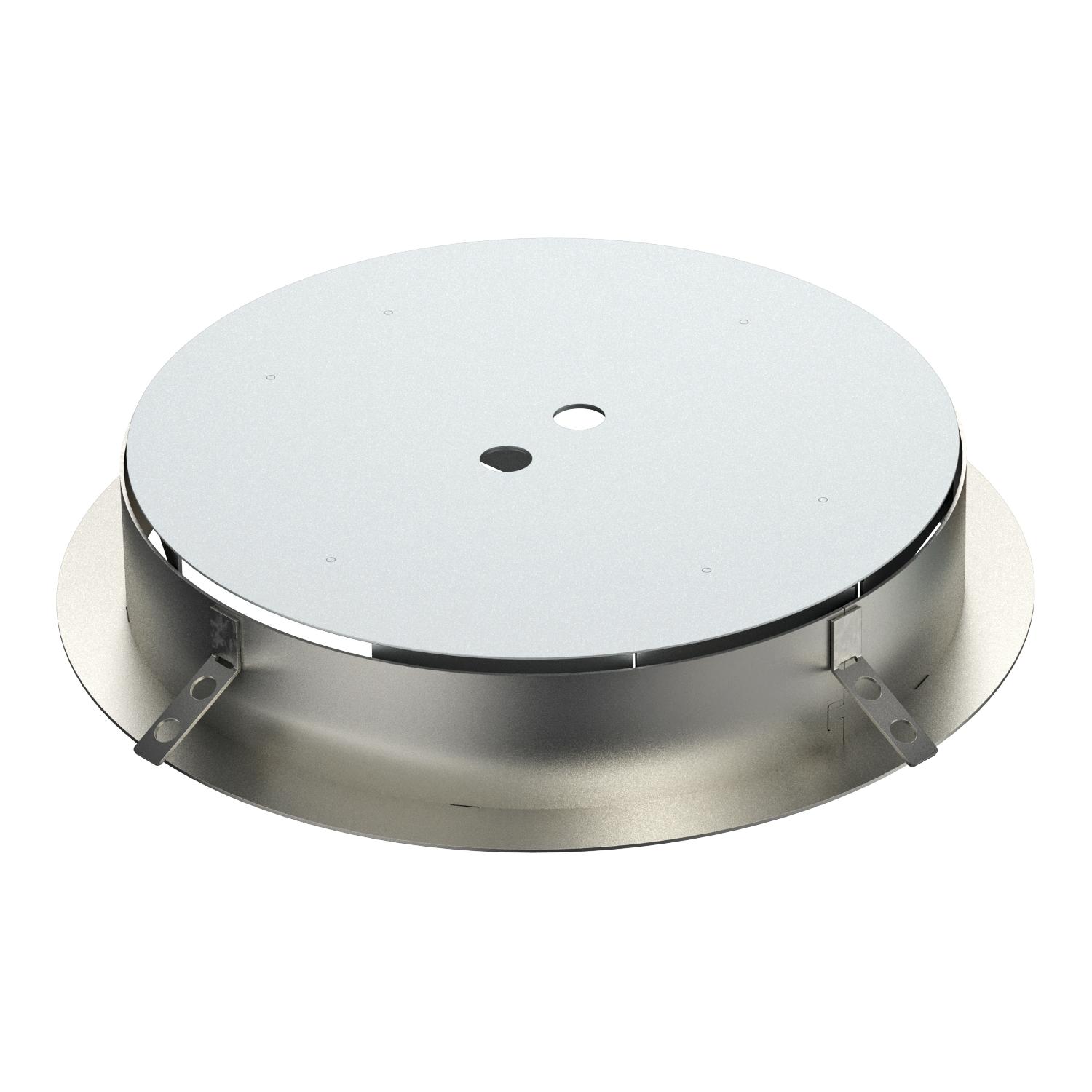

Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R9
Réf. 7404376 | EAN 4012196332045
- Description du produit
-
Description du produit
Élément de coffrage pouvant être poncé pour le montage direct et sans joint de cassettes rondes réglables en hauteur, taille nominale R9, dans des chapes de finition ou des sols terrazzo.
Le coffrage est disposé flottant sur les boîtes sous chape avec couvercle de montage de taille nominale R9, il obture les interstices entre la boîte sous plancher et le cadre de cassette.
Le couvercle de protection en tôle d'aluminium est inséré dans le cadre de cassette comme élément factice avant les travaux de pose de la chape et peut être poncé avec la chape/le sol terrazzo.
- Caractéristiques techniques
-

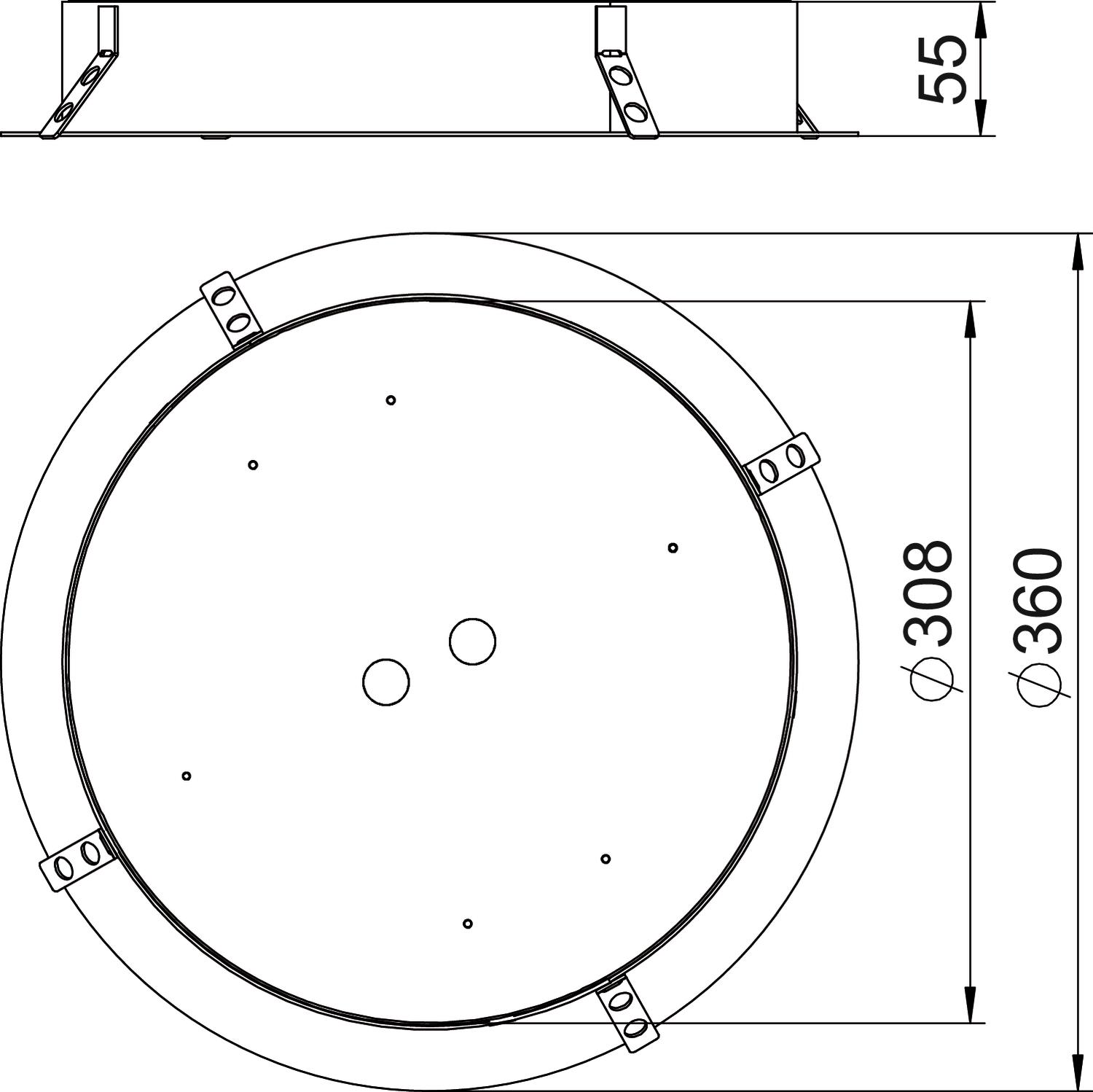

Dimensions
Cote D 360 mm Cote d 308 mm Diamètre 308 mm Dimension h 55 mm Dimension nominale pour boîtier d'appareillages R9 Hauteur 55 mm Hauteur de plancher max. 200 mm Hauteur de plancher min. 130 mm Matériau acier inoxydable 1.4301 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

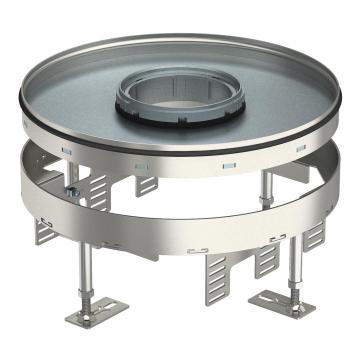

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
RKFR2 9 V20 7409430 1 Pièce

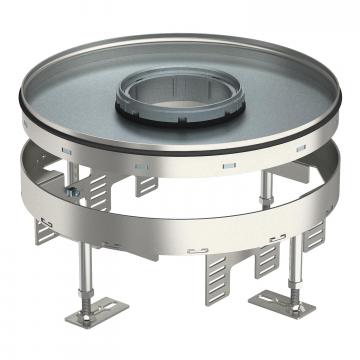

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
RKFR2 9 V25 7409432 1 Pièce
UGD350-3 GESR 9 pour unités de montage rondes, pour hauteur de chape de 70 à 125 mm
UGD 350-3 R9 7410124 1 Pièce

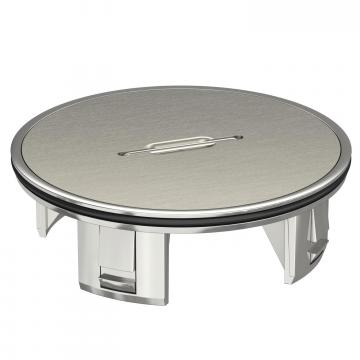

Couvercle de tube , avec poignée étrier pour l'extraction
TUK2 GV 7428140 1 Pièce - Téléchargements
-
Fiche technique SK RKR9 / 7404376 , 0.17MB , pdfInstructions de montage Instructions de montage SK RK, SK RKR , 0.04MB , pdf
