Écrou-coulisseau A4 35 | 17 | 11,5 | M12

morepic-1

morepic-2

Écrou-coulisseau A4

Réf. 1147138 | EAN 4012196489466

Réf. / Type

Longueur	35 mm

Largeur	17 mm

Hauteur

Filetage

Description du produit

Description du produit

Écrou-coulisseau pour rail profilé MS4022

Caractéristiques techniques

Caractéristiques techniques

Avec ressort	non
Cote B	17 mm
Cote L	30 mm
Dimension	M12
Dimension H	11,5 mm
Filetage	M12

Filetage, métrique	12
Hauteur	11,5 mm
Largeur	17 mm
Longueur	35 mm
Matériau	Acier inoxydable
Surface	nu, traité

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Filetage	Réf.	Quantité	Plus petite unité de vente
MS40SN M6 A4	35 mm	17 mm	10 mm	M6	1147126	Pièce	50 Pièce
MS40SN M8 A4	35 mm	17 mm	10 mm	M8	1147130	Pièce	50 Pièce
MS40SN M10 A4	35 mm	17 mm	10 mm	M10	1147134	Pièce	50 Pièce
MS40SN M12 A4	35 mm	17 mm	11,5 mm	M12	1147138	Pièce	50 Pièce

Téléchargements

Fiche technique MS40SN M12 A4 / 1147138 , 0.18MB , pdf

Brochure Systèmes de rails profilés , 2.10MB , pdf

Graphique de produit MS40SN M12 A4 / 1147138, 33.41 kB, jpg

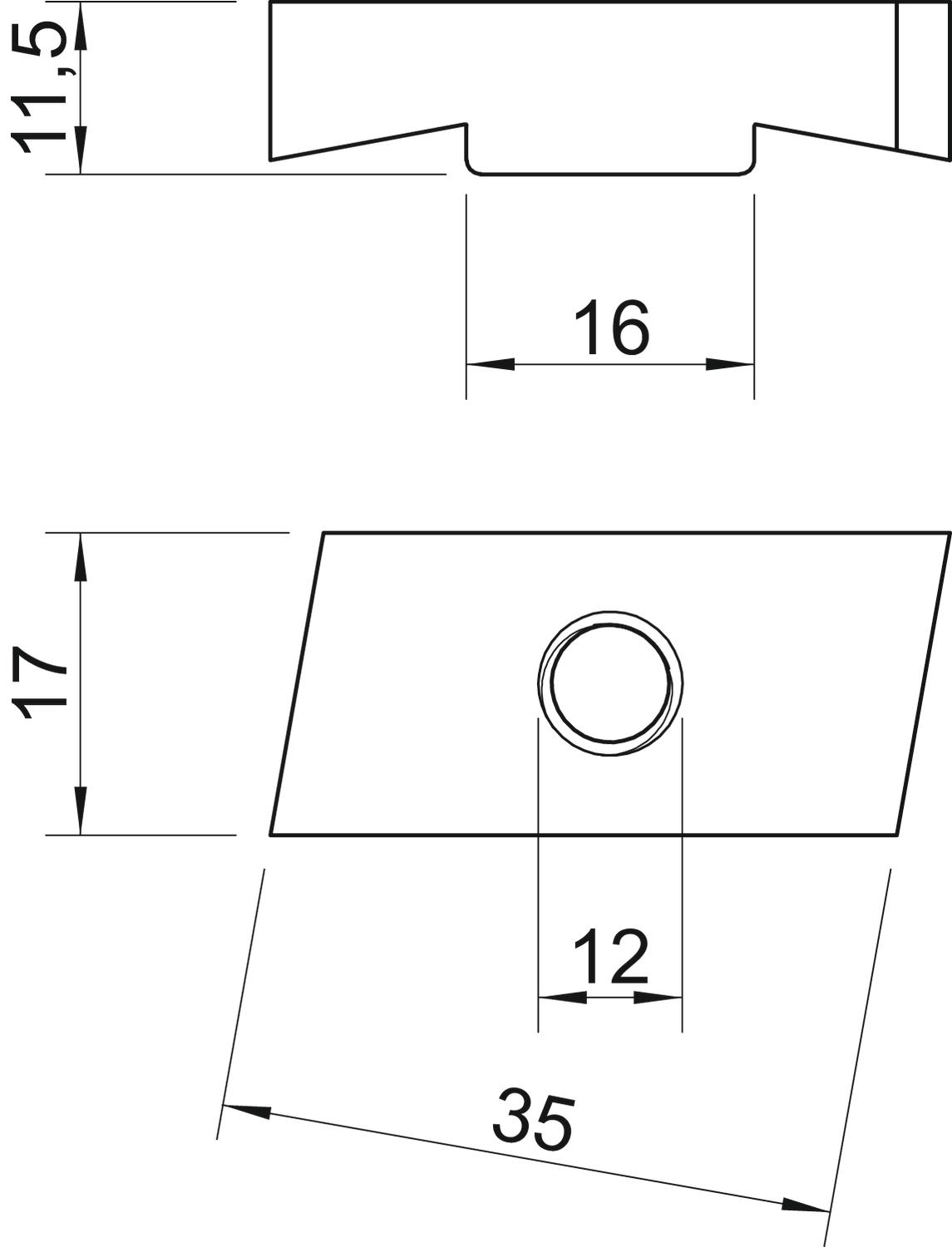

Plan d'encombrement MS40SN M12 A4 / 1147138, 54.14 kB, jpg

MS40SN M12 A4 / 1147138

1147138_KSTP1.stp, 25.51 kB
