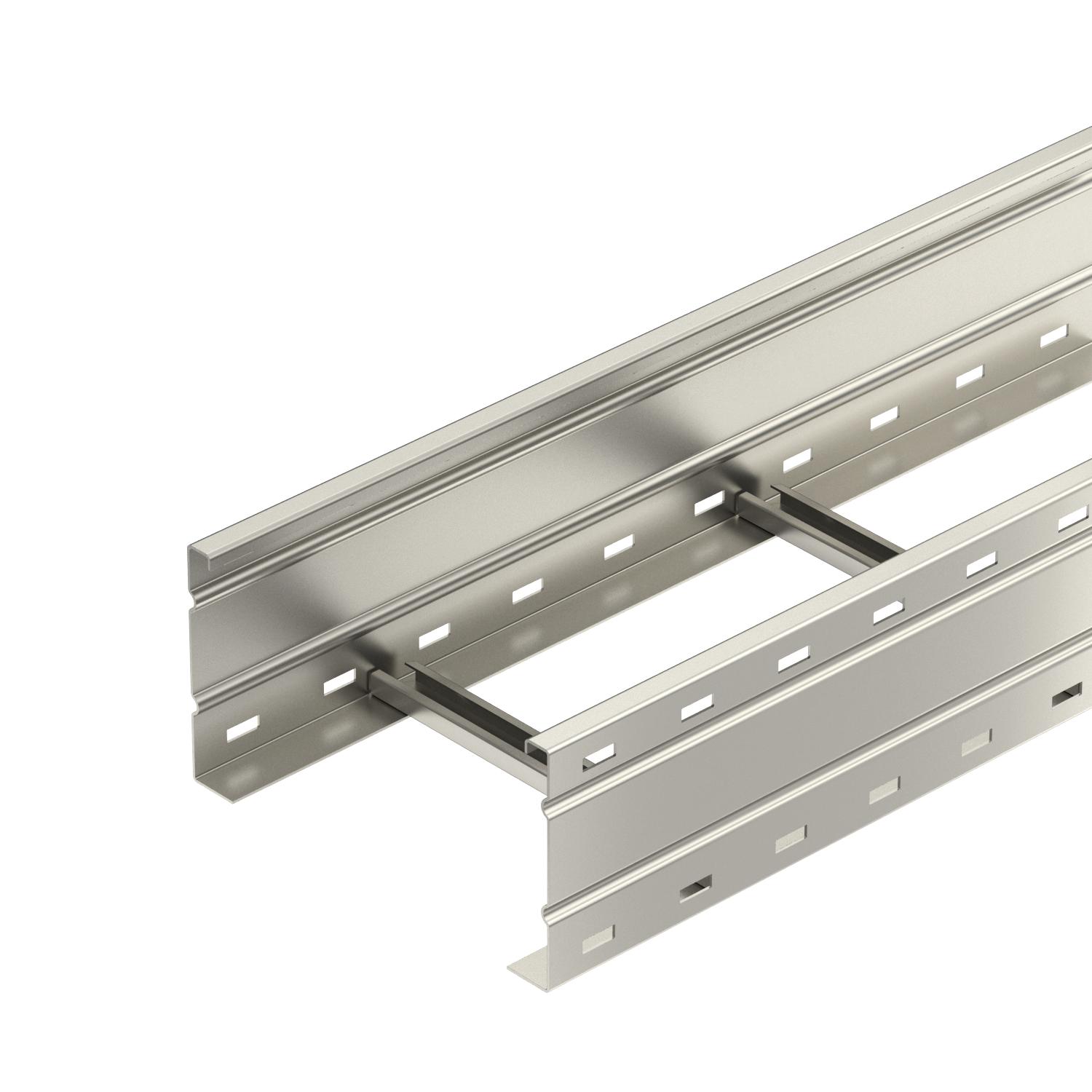

Échelle de câbles longue portée WKLG 160 A4

Réf. 6227170 | EAN 4012195909965

6000 mm
2 mm
non
Description du produit
Description du produit
Échelle à câbles longue portée avec longeron perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Echelles à câbles longue portée, hauteur latérale 160 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Cote B 200 mm
Cote L 6000 mm
Couleur acier inoxydable
Dimension 160x200x6000
Distance entre support 4,0m 2,3 kN/m
Distance entre support 5,0m 1,8 kN/m
Distance entre supports 3,0m 2,9 kN/m
Distance entre supports 3,5m 2,59 kN/m
Distance entre supports 4,5m 2,04 kN/m
Distance par rapport au support 6,0m 1,4 kN/m
Distance par rapport au support 7,0m 1 kN/m
Distance par rapport au support 8,0m 0,7 kN/m
Empreinte CO₂ (GWP) du berceau à la porte 37,753 kg CO₂e / 1 Mètre
Épaisseur de longeron 2 mm
Fente de l’échelon 16,50
Hauteur 160 mm
Largeur 200 mm
Longueur 6000 mm
Longueur 6000 ft
Maintien en fonction non
Matériau Acier inoxydable 1.4571
Modèle de longeron latéral Profilé (ouvert)
Modèle des échelons Profilé non perforé
Modèle longue portée oui
Perforation latérale oui
Section utile 28200 mm²
Section utile 282 cm²
Surface nu, traité

Caractéristiques techniques

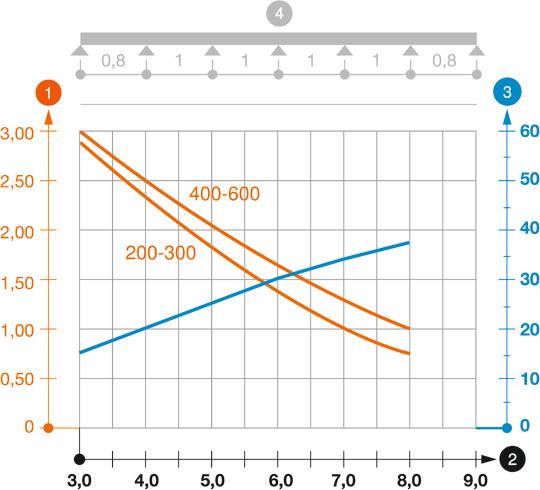

Diagramme de charge de l'échelle à câbles longue portée WKLG 160

Diagramme de charge de l'échelle à câbles longue portée WKLG 160
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de longeron Maintien en fonction Réf. Quantité Plus petite unité de vente
WKLG 1620 A4 6000 mm 200 mm 2 mm non 6227170
6 m
WKLG 1630 A4 6000 mm 300 mm 2 mm non 6227172
6 m
WKLG 1640 A4 6000 mm 400 mm 2 mm non 6227174
6 m
WKLG 1650 A4 6000 mm 500 mm 2 mm non 6227176
6 m
WKLG 1660 A4 6000 mm 600 mm 2 mm non 6227178
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente

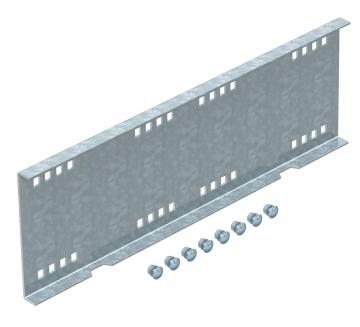

Éclisses droites A4 Éclisses droites A4 WRVL 160 A4 6227730
2 Pièce

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2 Pièce de serrage pour fixation du séparateur A2 KS KL A2 6062284
30 Pièce
