Échelle à câbles longue portée WKLG 110 FT 6000 | 300 | 2 | non

Échelle à câbles longue portée WKLG 110 FT

Réf. 6311063 | EAN 4012196883394

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

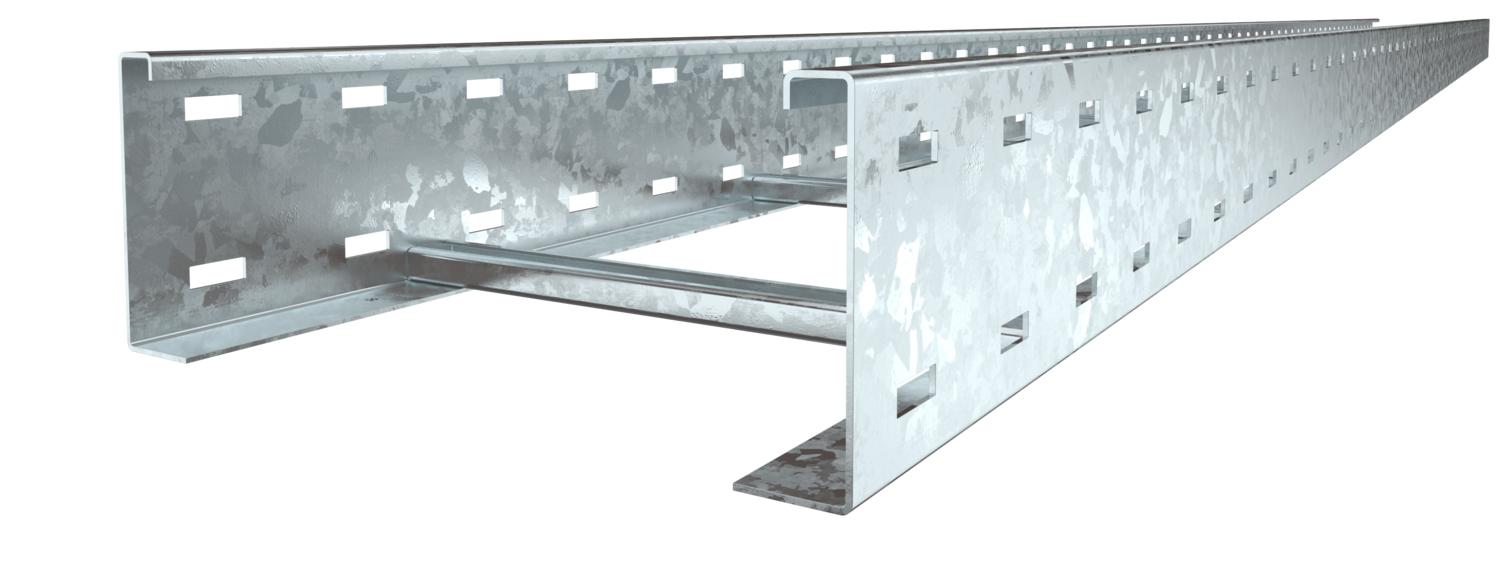

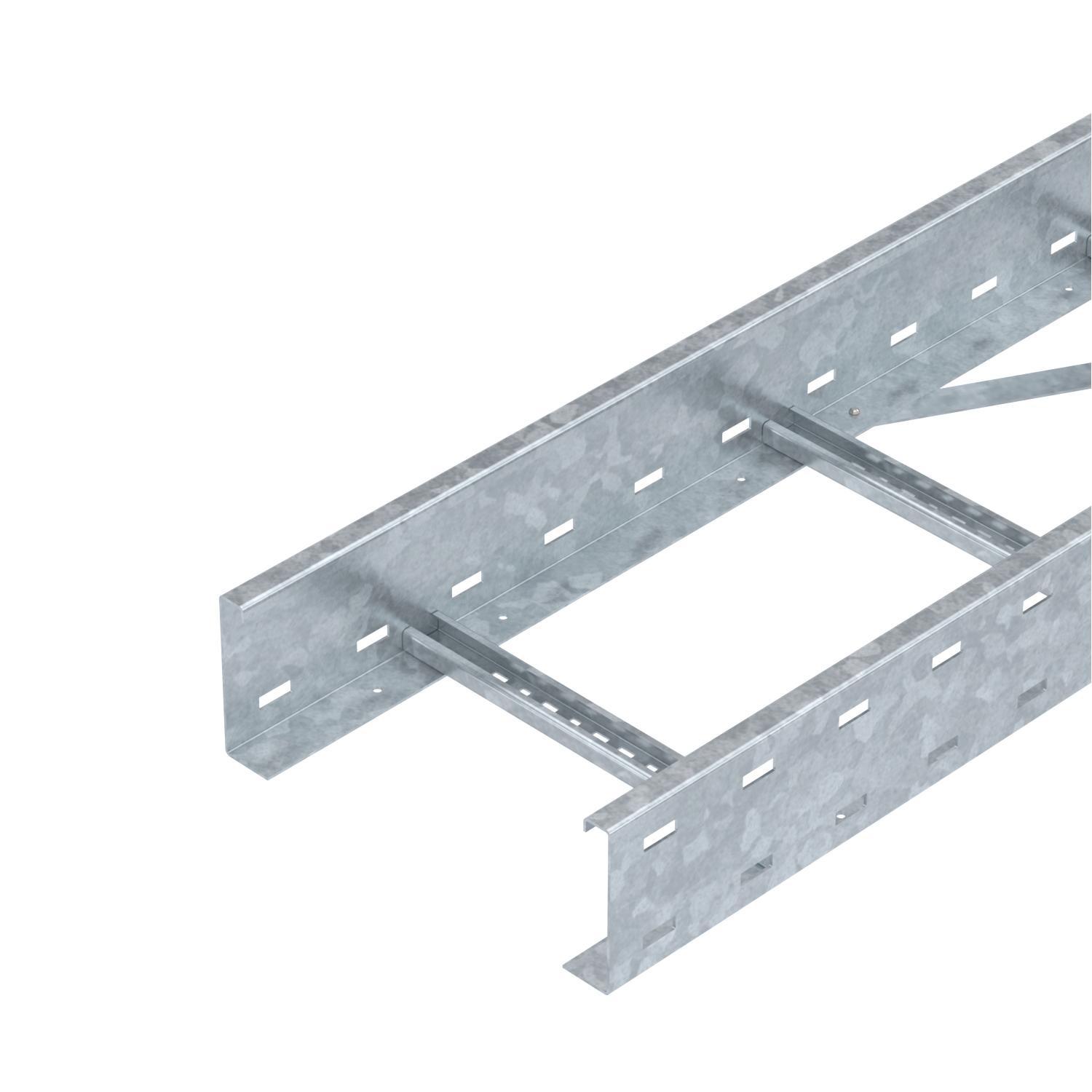

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056

Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non

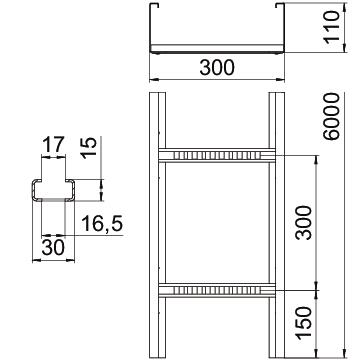

Cote B	300 mm
Cote L	6000 mm
Couleur	zinc
Dimension	110x300x6000
Dimensions	110 x 300
Distance entre support 4,0m	1,6 kN/m
Distance entre support 5,0m	1,1 kN/m
Distance entre supports 3,0m	2,5 kN/m
Distance entre supports 3,5m	1,98 kN/m
Distance entre supports 4,5m	1,31 kN/m
Distance par rapport au support 6,0m	0,8 kN/m
Distance par rapport au support 7,0m	0,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	13,465 kg CO₂e / 1 Mètre
Épaisseur de longeron	2 mm

Fente de l’échelon	17,00
Hauteur	110 mm
Largeur	300 mm
Longueur	6000 ft
Longueur	6000 mm
Maintien en fonction	non
Matériau	Acier
Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	28100 mm²
Section utile	281 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 FT	6000 mm	200 mm	2 mm	non	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	non	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	non	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	non	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	non	6311075	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	WRVL 110 FT	6091180	Pièce	2 Pièce
Coude à 90° 110 FT	WLB 90 113 FT	6312446	Pièce	1 Pièce
Couvercle avec verrou tournant DD	WDRL 1116 30 DD	6227604	m	3 m
Séparateur 85 DD	TSG 85 DD	6062331	m	3 m
Tôle de départ FT	LAB 30 FT	6220444	Pièce	1 Pièce
