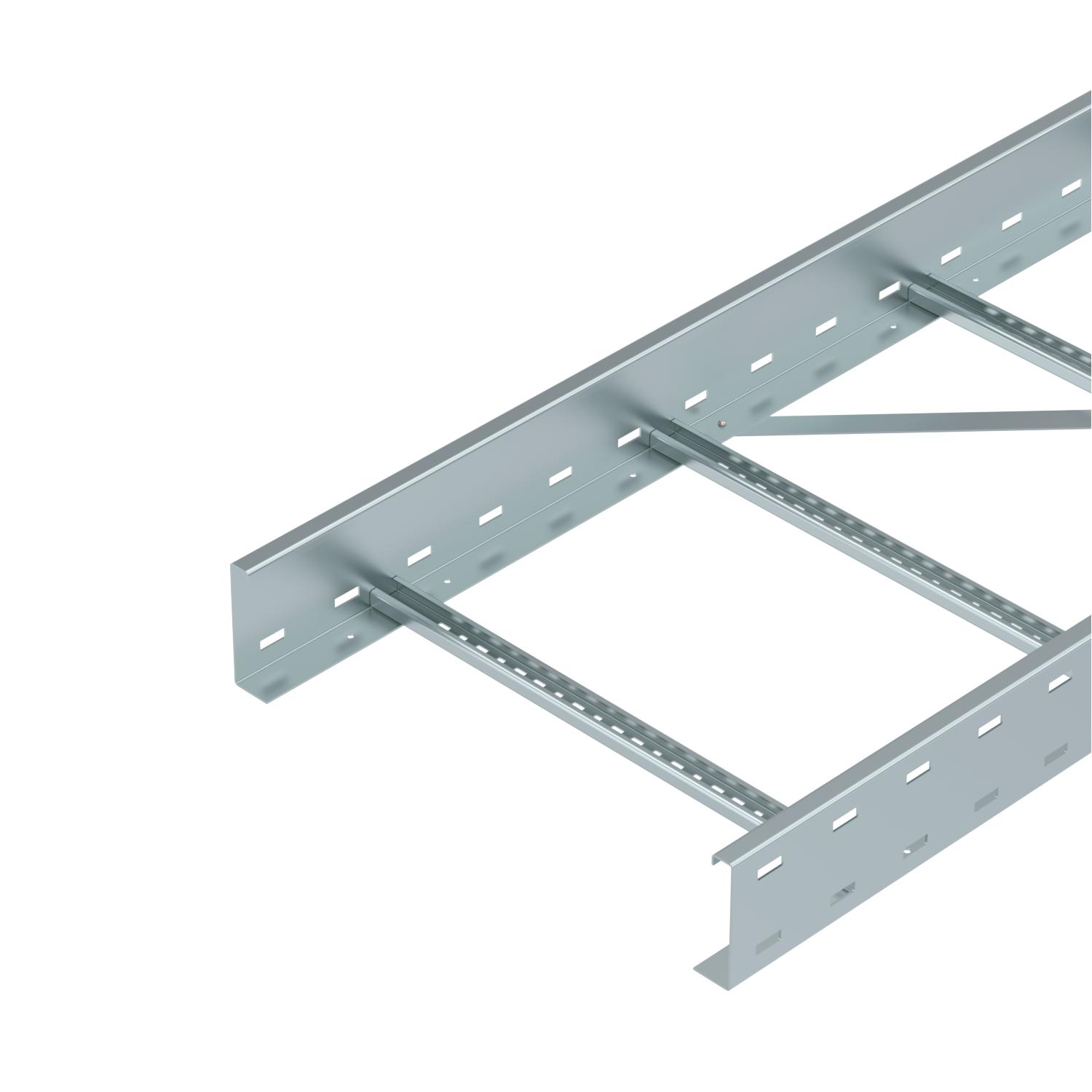

Échelle à câbles longue portée WKLG 110 FS

Réf. 6311020 | EAN 4012196883219

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2 mm

Maintien en fonction	non

Description du produit

Description du produit

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	500 mm
Cote L	6000 mm
Couleur	zinc
Dimension	110x500x6000
Dimensions	110 x 500
Distance entre support 4,0m	2,1 kN/m
Distance entre support 5,0m	1,5 kN/m
Distance entre supports 3,0m	2,9 kN/m
Distance entre supports 3,5m	2,48 kN/m
Distance entre supports 4,5m	1,78 kN/m
Distance par rapport au support 6,0m	1 kN/m
Distance par rapport au support 7,0m	0,7 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	15,8 kg CO₂e / 1 Mètre
Épaisseur de longeron	2 mm

Fente de l’échelon	17,00
Hauteur	110 mm
Largeur	500 mm
Longueur	6000 mm
Longueur	6000 ft
Maintien en fonction	non
Matériau	Acier
Modèle de longeron latéral	Profilé (ouvert)
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	471 cm²
Section utile	47100 mm²
Surface	galvanisé par bande

Caractéristiques techniques

Diagramme de charge du chemin de câbles longue portée WKLG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1120 FS	6000 mm	200 mm	2 mm	non	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	non	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	non	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	non	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	non	6311024	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	WRVL 110 FS	6091164	Pièce	2 Pièce
Coude à 90° 110 FS	WLB 90 115 FS	6312365	Pièce	1 Pièce
Couvercle avec verrou tournant FS	WDRL 1116 50 FS	6227457	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
