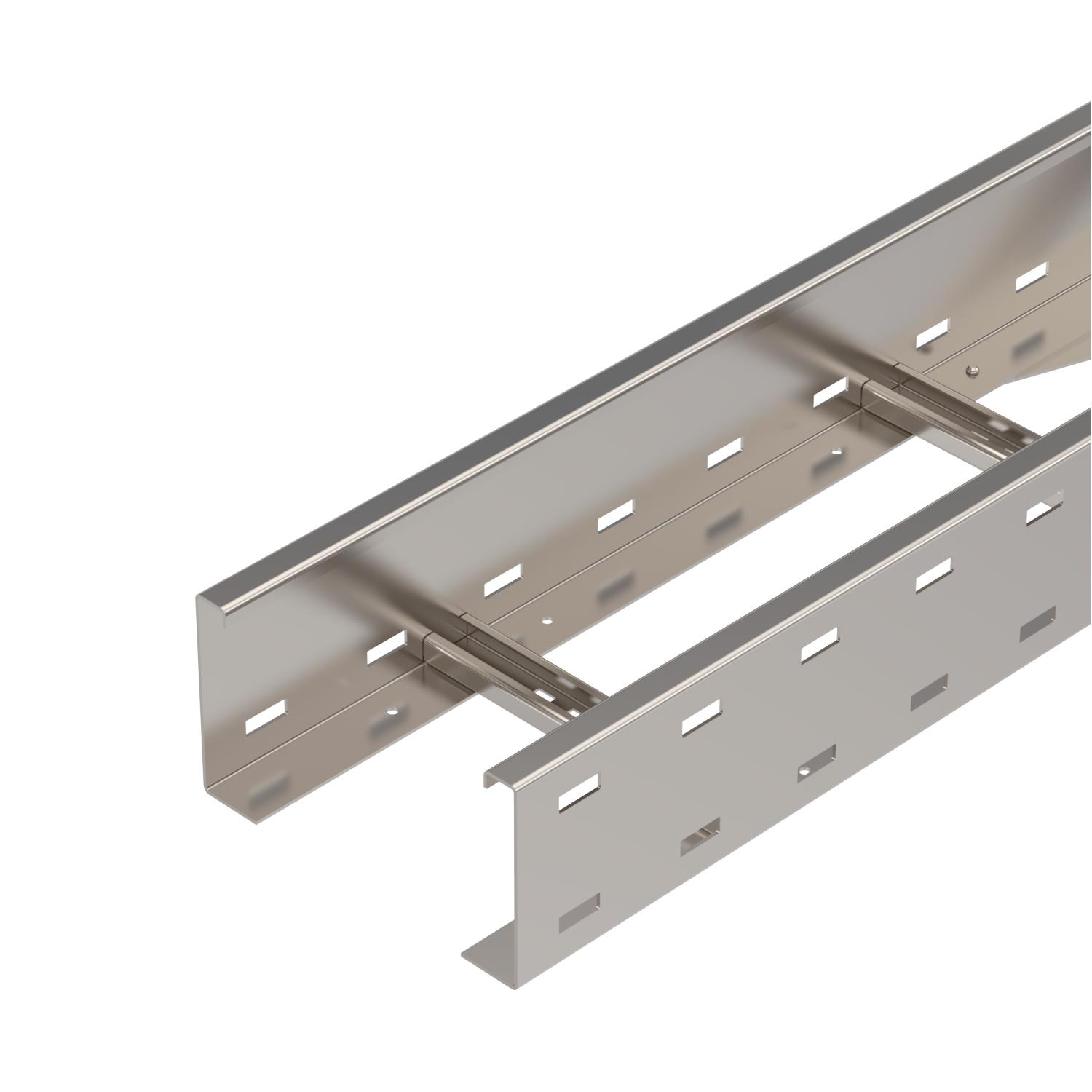

Échelle à câbles longue portée WKLG 110 A4
Réf. 6311225 | EAN 4012195403128
- Description du produit
-
Description du produitÉchelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

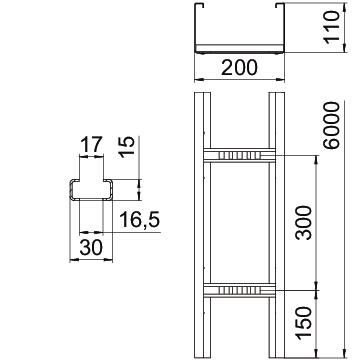

Acier inoxydable, teint non Cote B 200 mm Cote L 6000 mm Couleur acier inoxydable Dimension 110x200x6000 Dimensions 110 x 200 Distance entre support 4,0m 1,6 kN/m Distance entre support 5,0m 1,1 kN/m Distance entre supports 3,0m 2,3 kN/m Distance entre supports 3,5m 1,9 kN/m Distance entre supports 4,5m 1,33 kN/m Distance par rapport au support 6,0m 0,8 kN/m Distance par rapport au support 7,0m 0,4 kN/m Empreinte CO₂ (GWP) du berceau à la porte 29,022 kg CO₂e / 1 Mètre Épaisseur de longeron 2 mm Fente de l’échelon 17,00 Hauteur 110 mm Largeur 200 mm Longueur 6000 mm Longueur 6000 ft Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle de longeron latéral Profilé (ouvert) Modèle des échelons Profilé non perforé Modèle longue portée oui Perforation latérale oui Section utile 18600 mm² Section utile 186 cm² Surface nu, traité Caractéristiques techniques
Diagramme de charge du chemin de câbles longue portée WKLG 110
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

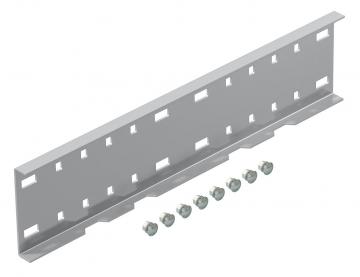

Éclisses droites A4
WRVL 110 A4 6091234 2 Pièce

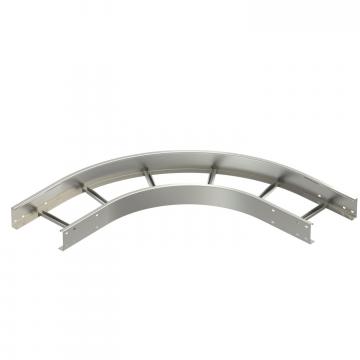

Coude à 90° 110 A4
WLB 90 112 A4 6312550 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce - Téléchargements
-
Fiche technique WKLG 1120 A4 / 6311225 , 0.31MB , pdfDéclaration de conformité UE WKLG 1120 A4 / 6311225 , 0.16MB , pdfDéclaration de conformité du Royaume-Uni WKLG 1120 A4 / 6311225 , 0.09MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Weitspannkabelleitern , 11.33MB , pdf
