Échelle à câbles longue portée WKL 200 FT 6000 | 600 | 2,5 | non

Échelle à câbles longue portée WKL 200 FT

Réf. 6232110 | EAN 4012196614882

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	2,5 mm

Maintien en fonction	non

Description du produit

Description du produit

WKL 200 = échelle à câbles longue portée d'une hauteur latérale de 200 mm.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	600 mm
Cote L	6000 mm
Couleur	zinc
Dimension	200x600x6000
Dimensions	200x600
Distance entre supports 10,0m	1 kN/m
Distance entre supports 11,0m	1 kN/m
Distance entre supports 12,0m	1 kN/m
Distance par rapport au support 6,0m	3 kN/m
Distance par rapport au support 7,0m	2,5 kN/m
Distance par rapport au support 8,0m	2 kN/m
Distance par rapport au support 9,0m	1,4 kN/m
Empreinte CO₂ (GWP) du berceau à la porte	30,286 kg CO₂e / 1 Mètre

Épaisseur de longeron	2,5 mm
Fente de l’échelon	17,00
Hauteur	200 mm
Largeur	600 mm
Longueur	6000 mm
Longueur	6000 ft
Maintien en fonction	non
Matériau	Acier
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	106400 mm²
Section utile	1064 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles longue portée WKL 200

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKL 2020 FT	6000 mm	200 mm	2,5 mm	non	6232102	m	6 m
WKL 2030 FT	6000 mm	300 mm	2,5 mm	non	6232104	m	6 m
WKL 2040 FT	6000 mm	400 mm	2,5 mm	non	6232106	m	6 m
WKL 2050 FT	6000 mm	500 mm	2,5 mm	non	6232108	m	6 m
WKL 2060 FT	6000 mm	600 mm	2,5 mm	non	6232110	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droits	WRV 200 FT	6232507	Pièce	4 Pièce
Coude à 90° 200 FT	WLB 90 2060 FT	6233465	Pièce	1 Pièce

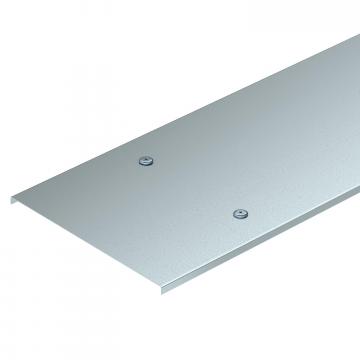

Couvercle avec verrou tournant DD	WKLD 2060 DD	6232410	m	3 m
Séparateur 135 DD	TSG 135 DD	6062338	m	3 m
Tôle de départ FT	LAB 60 FT	6220479	Pièce	1 Pièce
