Échelle à câbles LG 60, 6 m VS FT
Réf. 6208659 | EAN 4012195064374
- Description du produit
-

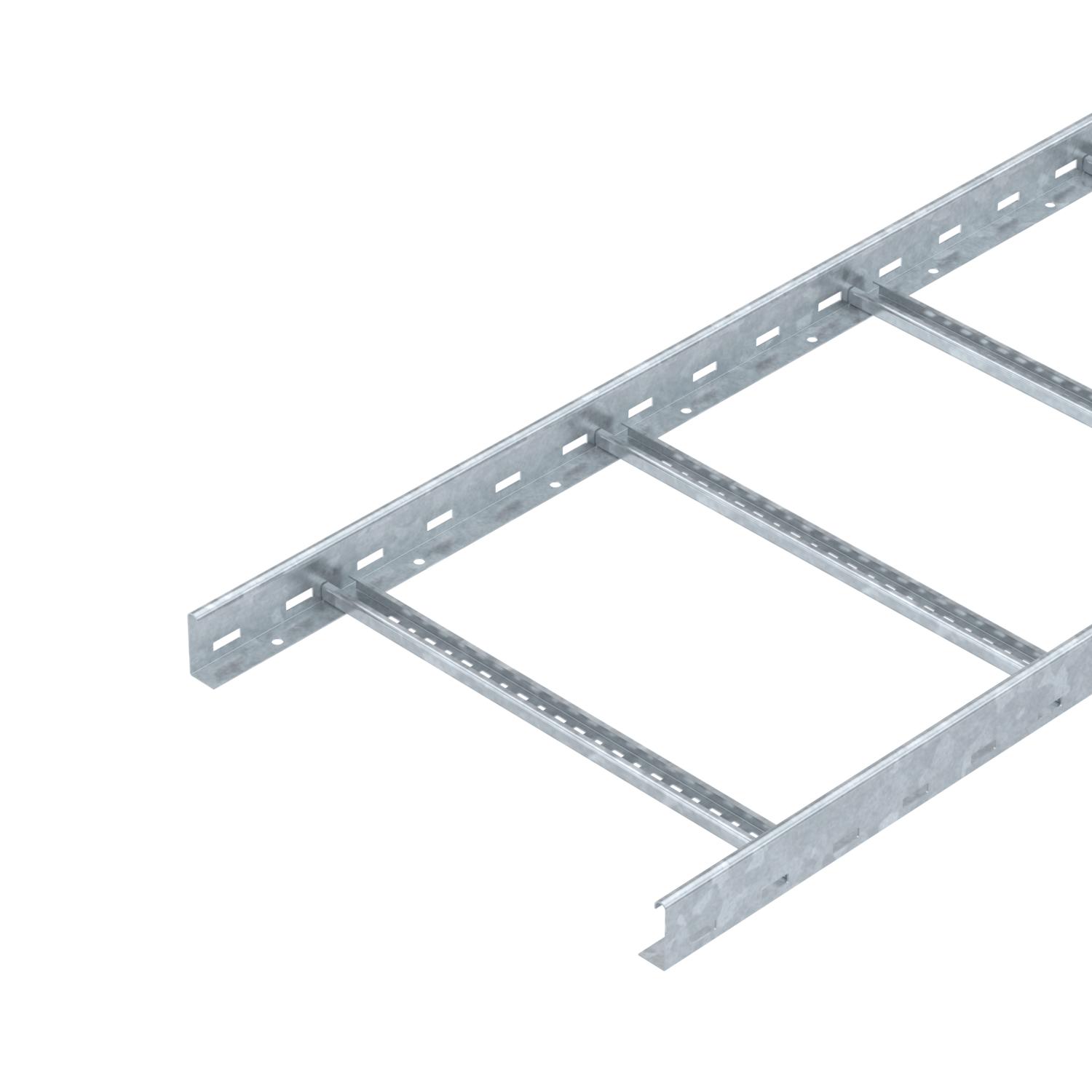

Description du produitEchelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

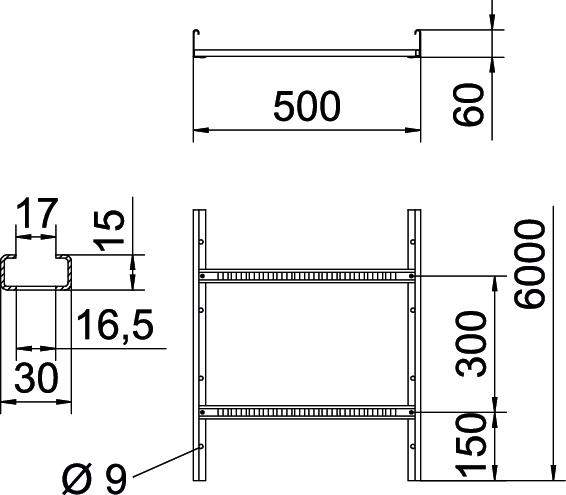

Acier inoxydable, teint non Cote B 500 mm Couleur zinc Dimension 60x500x6000 Dimensions 60x500x6000 Distance entre support 4,0m 0,45 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 6,447 kg CO₂e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 500 mm Longueur 6000 mm Longueur 6000 ft Maintien en fonction non Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 24800 mm² Section utile 248 cm² Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FT
DRL 500 FT 6051448 3 m Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce
Séparateur (moulure) 45 DD
TSG 45 DD 6062321 3 m
Raccord droit FT
LVG 60 FT 6208843 10 Pièce
Tôle de départ FT
LAB 50 FT 6220460 1 Pièce
Embout de protection 60
SKH 60 OR 6222537 40 Paire
Éclisse multifonction FT
LMFV 650 FT 6225736 1 Pièce - Téléchargements
-
