Échelle à câbles LG 60, 6 m VS FT 6000 | 300 | 1,5 | oui | Acier | galvanisé à chaud par trempage

Échelle à câbles LG 60, 6 m VS FT

Réf. 6208653 | EAN 4012195064350

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

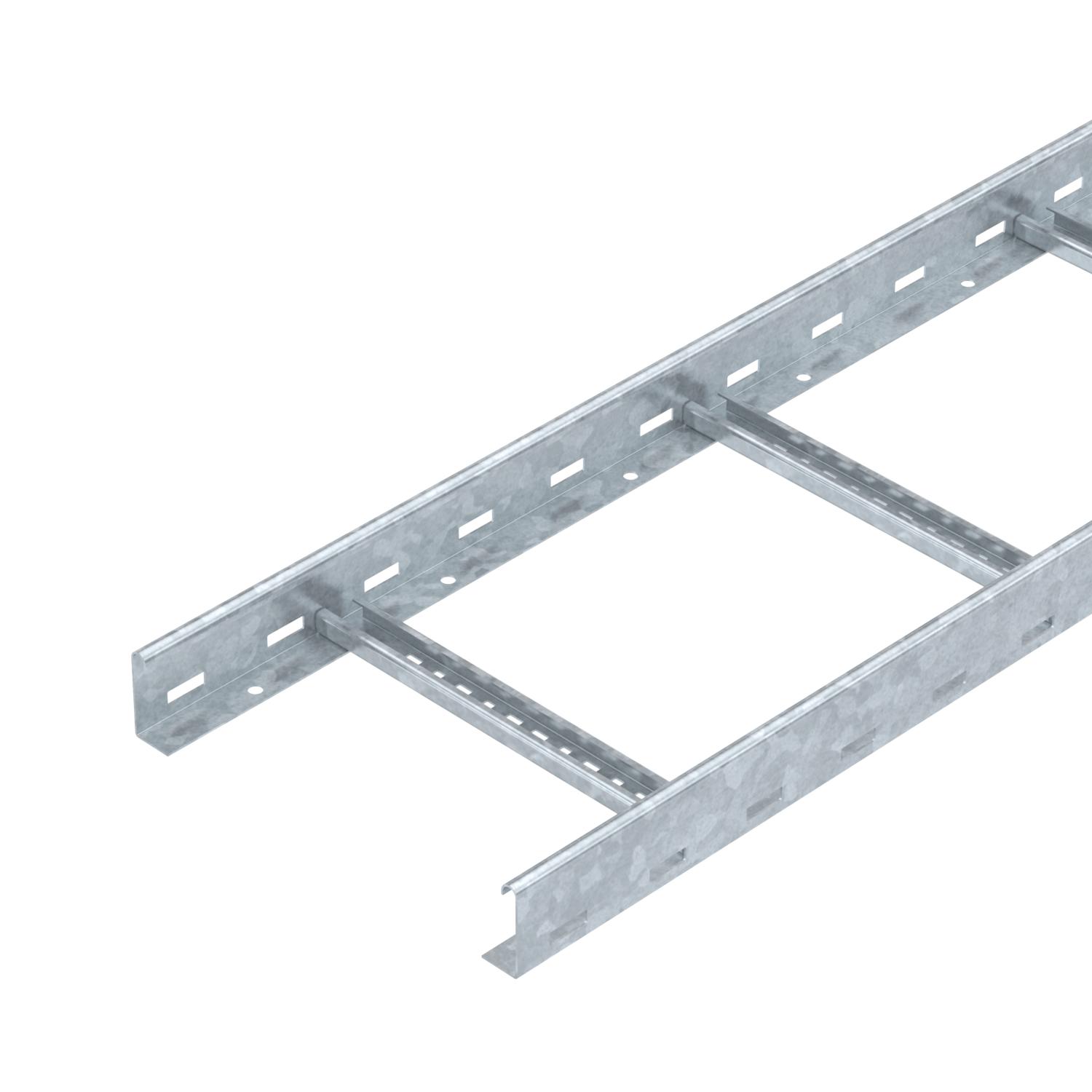

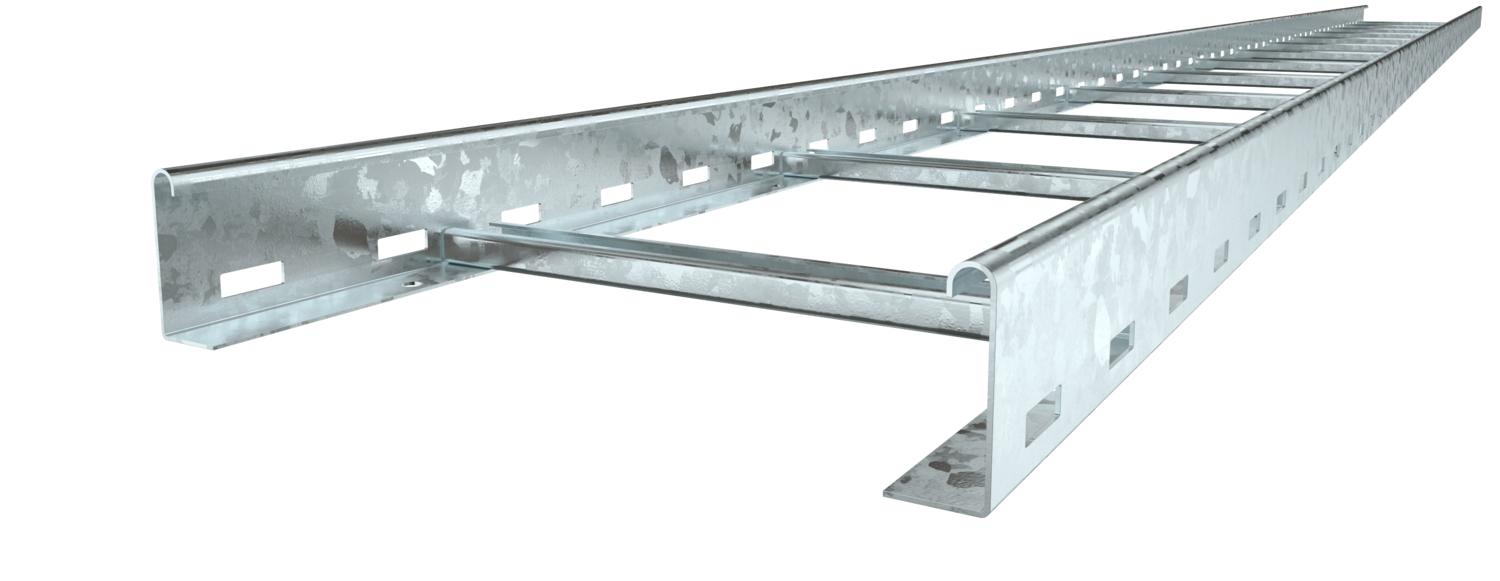

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	300 mm
Couleur	zinc

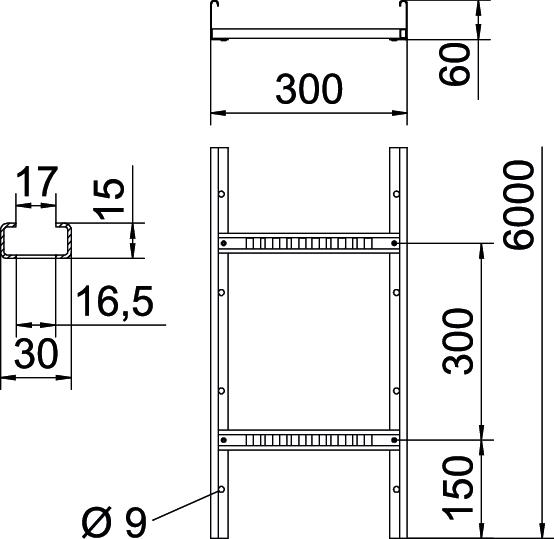

Dimension	60x300x6000
Dimensions	60x300x6000
Distance entre support 4,0m	0,45 kN/m
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	3,1 kN/m
Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	1,1 kN/m
Distance entre supports 3,5m	0,75 kN/m
Écart entre échelons	300 mm
Empreinte CO₂ (GWP) du berceau à la porte	6,8526 kg CO₂e / 1 Mètre
Épaisseur de longeron	1,5 mm
Fente de l’échelon	16,50

Fixation des échelons	à rivets aveugles
Hauteur	60 mm
Largeur	300 mm
Longueur	6000 mm
Maintien en fonction	oui
Matériau	Acier
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse normalisée
Section utile	14800 mm²
Section utile	148 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	oui	Acier	galvanisé à chaud par trempage	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6208661	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 300 FT	6051383	m	3 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
Séparateur (moulure) 45 DD	TSG 45 DD	6062321	m	3 m
Raccord droit FT	LVG 60 FT	6208843	Pièce	10 Pièce
Tôle de départ FT	LAB 30 FT	6220444	Pièce	1 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
Éclisse multifonction FT	LMFV 630 FT	6225732	Pièce	1 Pièce
