Échelle à câbles LG 60, 6 m VS A4 6000 | 600 | 1,5 | non | Acier inoxydable 1.4571 | nu, traité

Échelle à câbles LG 60, 6 m VS A4

Réf. 6101232 | EAN 4012196524952

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Matériau	Acier inoxydable 1.4571

Surface	nu, traité

Description du produit

Description du produit

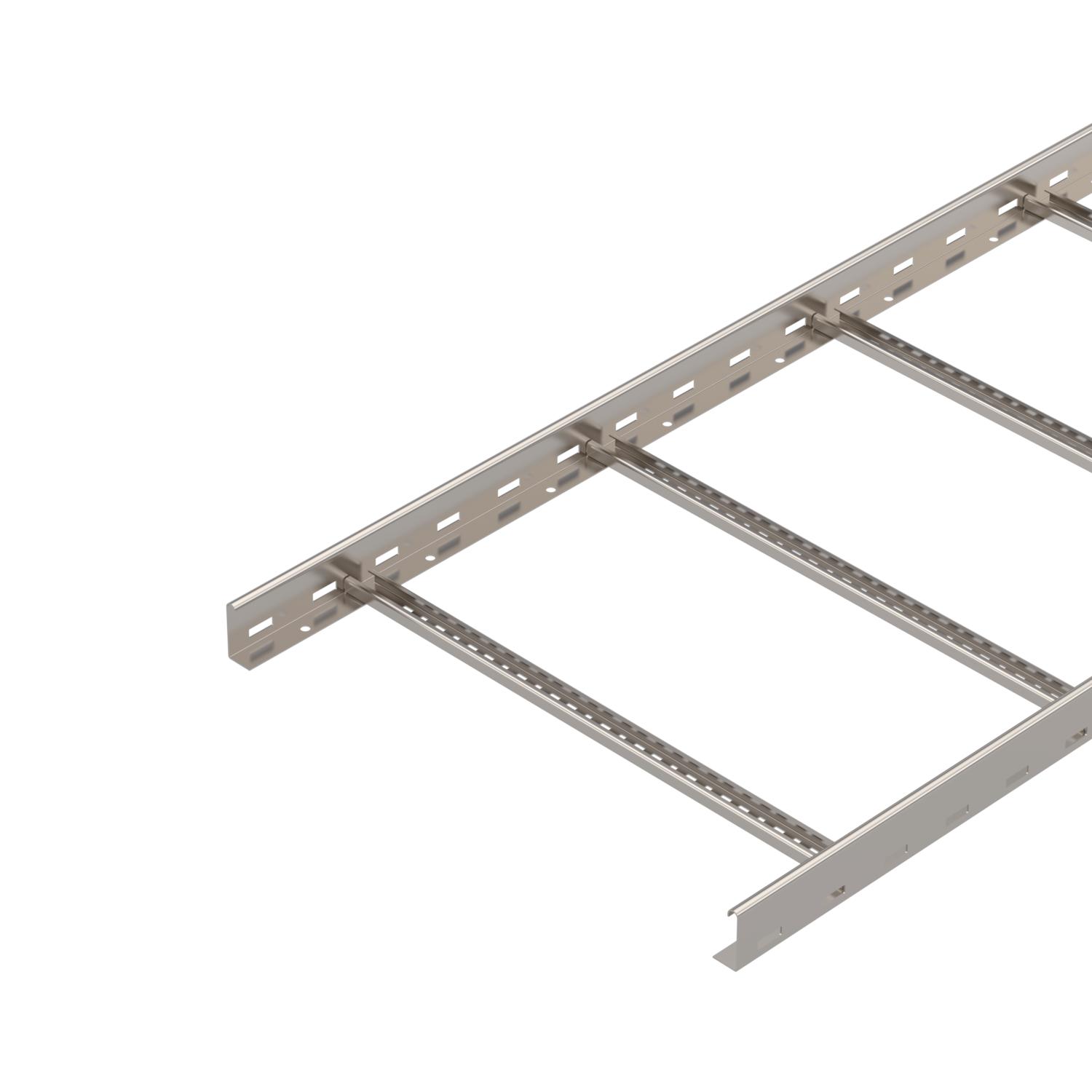

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	600 mm
Couleur	acier inoxydable

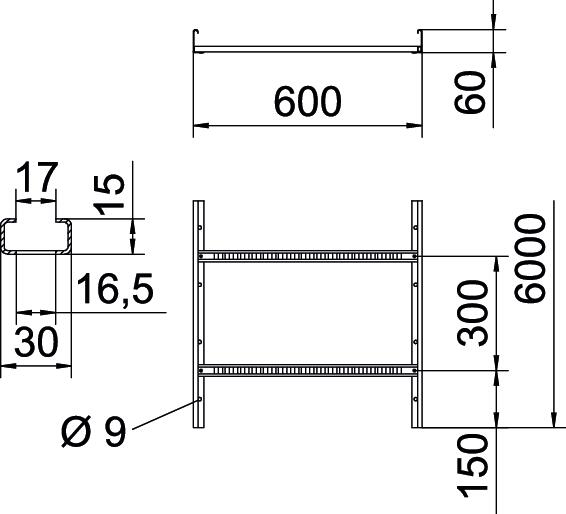

Dimension	60x600x6000
Dimensions	60x600x6000
Distance entre support 4,0m	0,45 kN/m
Distance entre supports 2,0m	2,25 kN/m
Distance entre supports 1,5m	3,1 kN/m
Distance entre supports 2,5m	1,5 kN/m
Distance entre supports 3,0m	1,1 kN/m
Distance entre supports 3,5m	0,75 kN/m
Écart entre échelons	300 mm
Empreinte CO₂ (GWP) du berceau à la porte	19,0136 kg CO₂e / 1 Mètre
Épaisseur de longeron	1,5 mm

Fente de l’échelon	17,00
Fixation des échelons	à rivets aveugles
Hauteur	60 mm
Largeur	600 mm
Longueur	6000 mm
Maintien en fonction	non
Matériau	Acier inoxydable 1.4571
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	29800 mm²
Section utile	298 cm²
Surface	nu, traité

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	non	Acier inoxydable 1.4571	nu, traité	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	non	Acier inoxydable 1.4571	nu, traité	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	non	Acier inoxydable 1.4571	nu, traité	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	non	Acier inoxydable 1.4571	nu, traité	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	non	Acier inoxydable 1.4571	nu, traité	6101232	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant A4	DRL 600 A4	6052986	m	3 m

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 45 A4	TSG 45 A4	6062028	m	3 m
Pièce de serrage pour fixation du séparateur A2	KS KL A2	6062284	Pièce	30 Pièce
Éclisses droites A4	LVG 60 A4	6208835	Pièce	10 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire
