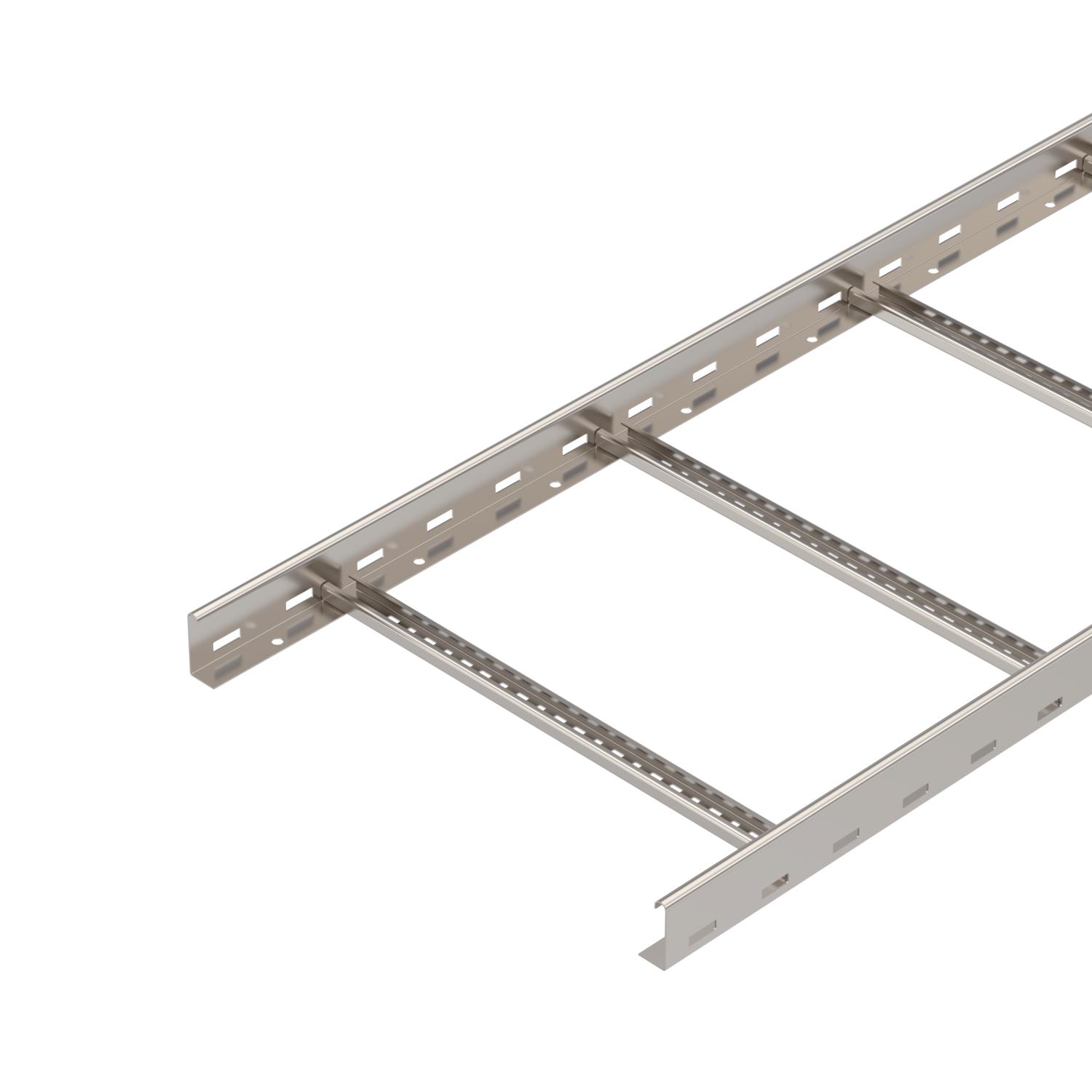

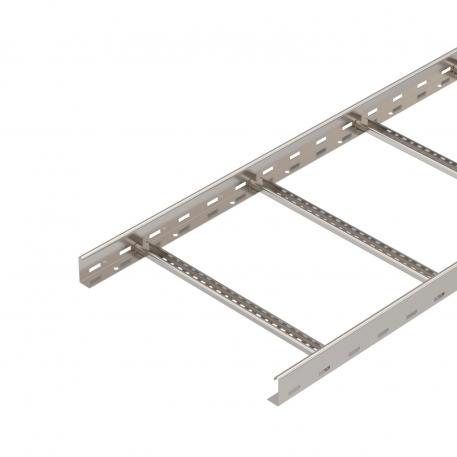

Échelle à câbles LG 60, 6 m VS A4
Réf. 6101223 | EAN 4012195022121
- Description du produit
-
Description du produitEchelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

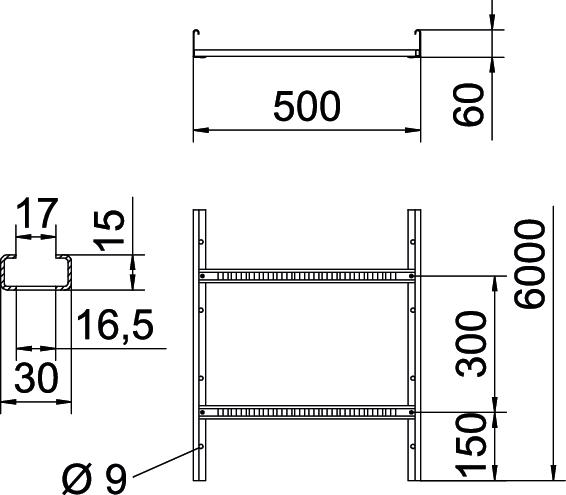

Acier inoxydable, teint non Cote B 500 mm Couleur acier inoxydable Dimension 60x500x6000 Dimensions 60x500x6000 Distance entre support 4,0m 0,45 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 17,803 kg CO₂e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 500 mm Longueur 6000 ft Longueur 6000 mm Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 248 cm² Section utile 24800 mm² Surface nu, traité Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant A4
DRL 500 A4 6052985 3 m
Séparateur 45 A4
TSG 45 A4 6062028 3 m
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce
Éclisses droites A4
LVG 60 A4 6208835 10 Pièce
Embout de protection 60
SKH 60 OR 6222537 40 Paire - Téléchargements
-
