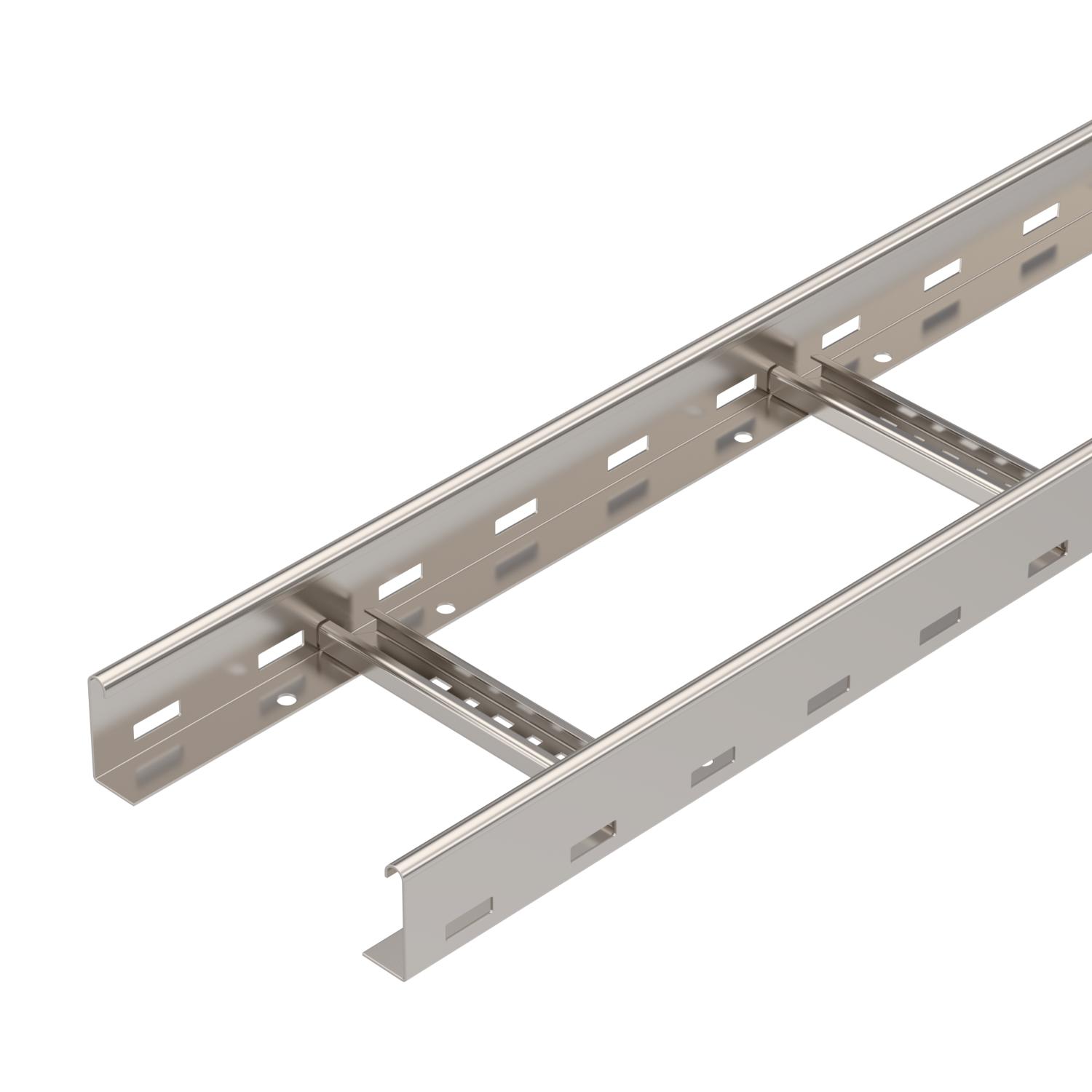

Échelle à câbles LG 60, 6 m VS A2
Réf. 6208700 | EAN 4012195064411
- Description du produit
-
Description du produitEchelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 200 mm Couleur acier inoxydable Dimension 60x200x6000 Dimensions 60x200x6000 Distance entre support 4,0m 0,45 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 13,998 kg CO₂e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 200 mm Longueur 6000 ft Longueur 6000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Section utile 98 cm² Section utile 9800 mm² Surface nu, traité Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant A2
DRL 200 A2 6052894 3 m
Embout de protection 60
SKH 60 OR 6222537 40 Paire Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

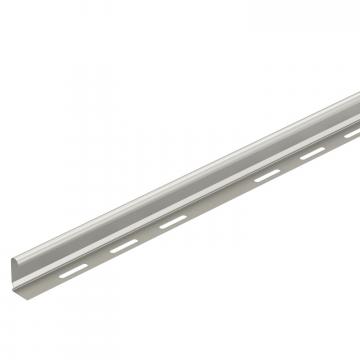

Séparateur 45 A2
TSG 45 A2 6062025 3 m
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce

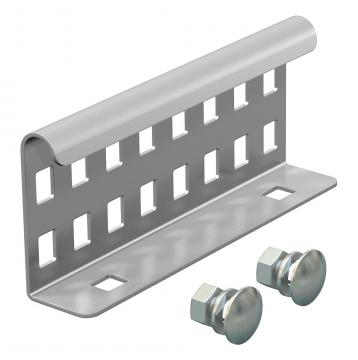

Raccord droit A2
LVG 60 A2 6208846 10 Pièce

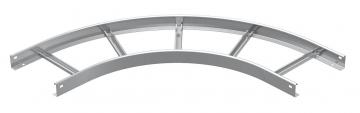

Coude à 90° VS 60 A2
LBI 90 620 VS A2 7160046 1 Pièce - Téléchargements
-
Fiche technique LG 620 VS6 A2 / 6208700 , 0.32MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE LG 620 VS6 A2 / 6208700 , 0.16MB , pdfDéclaration de conformité du Royaume-Uni LG 620 VS6 A2 / 6208700 , 0.09MB , pdfREACH Déclaration de conformité LG 620 VS6 A2 / 6208700 , 0.12MB , pdfRoHS Déclaration de conformité LG 620 VS6 A2 / 6208700 , 0.12MB , pdfDéclaration environnementale Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes d'échelles à câbles , 6.45MB , pdf
