- Description du produit
-
Description du produit

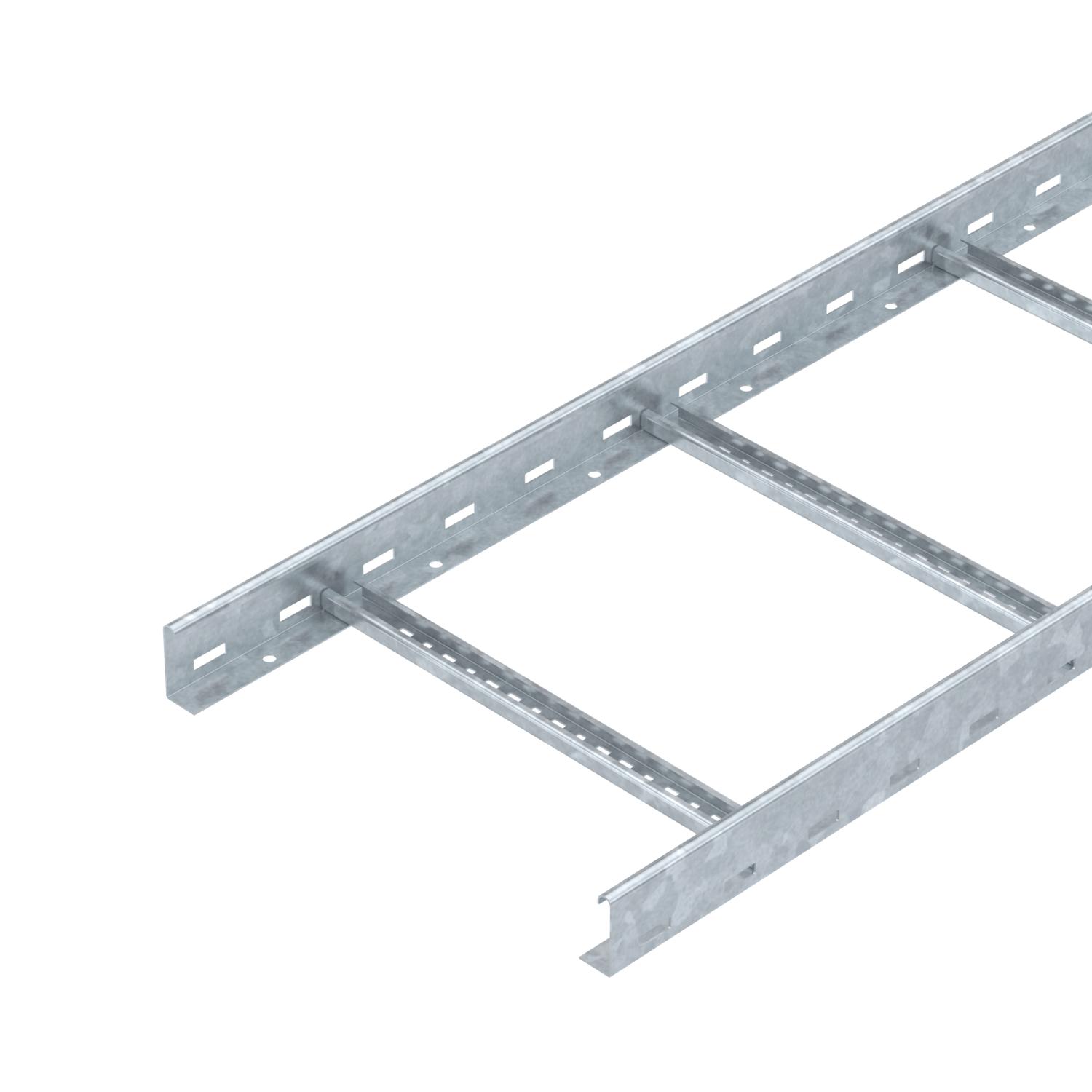

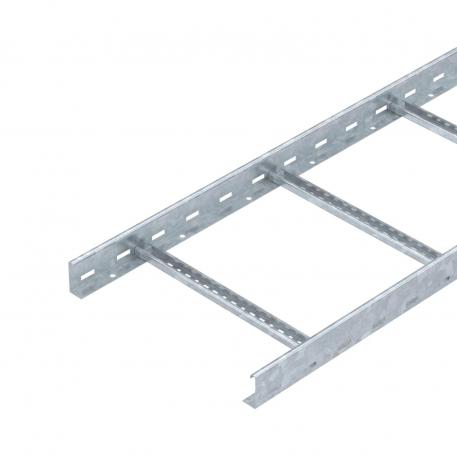

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Autres largeurs disponibles sur demande.
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Dimension 60x400x3000 Dimensions 60x400x3000 Écart entre échelons 300 mm Épaisseur de longeron 1,5 mm Fixation des échelons à rivets aveugles Maintien en fonction oui Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Protection contre l'incendie Sécurité de fonctionnement structure porteuse normalisée Section utile 198 cm² Section utile 19800 mm² Surface galvanisé par bande Dimensions
Cote B 400 mm Fente de l’échelon 16,50 Hauteur 60 mm Largeur 400 mm Longueur 3000 ft Longueur 3000 mm Charges
Distance entre support 4,0m 0,45 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
- Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
- Portée en m
- Déflexion de l'aile en mm avec kN/m autorisé
- Schéma de charge pour le procédé de contrôle
- Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
- Courbe de déflexion de l'aile en fonction de l'écartement
- Tous les types
-
Tous les types
