Échelle à câbles LG 60, 3 m VS FS
Réf. 6208541 | EAN 4012195064053
- Description du produit
-

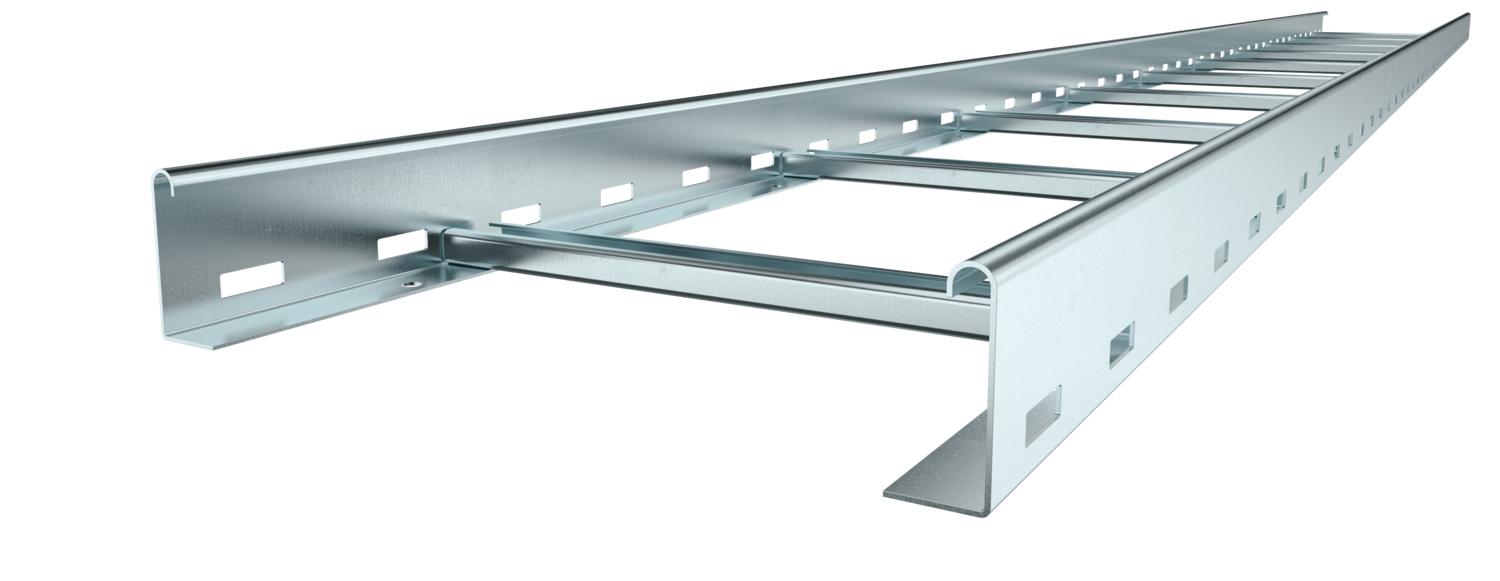

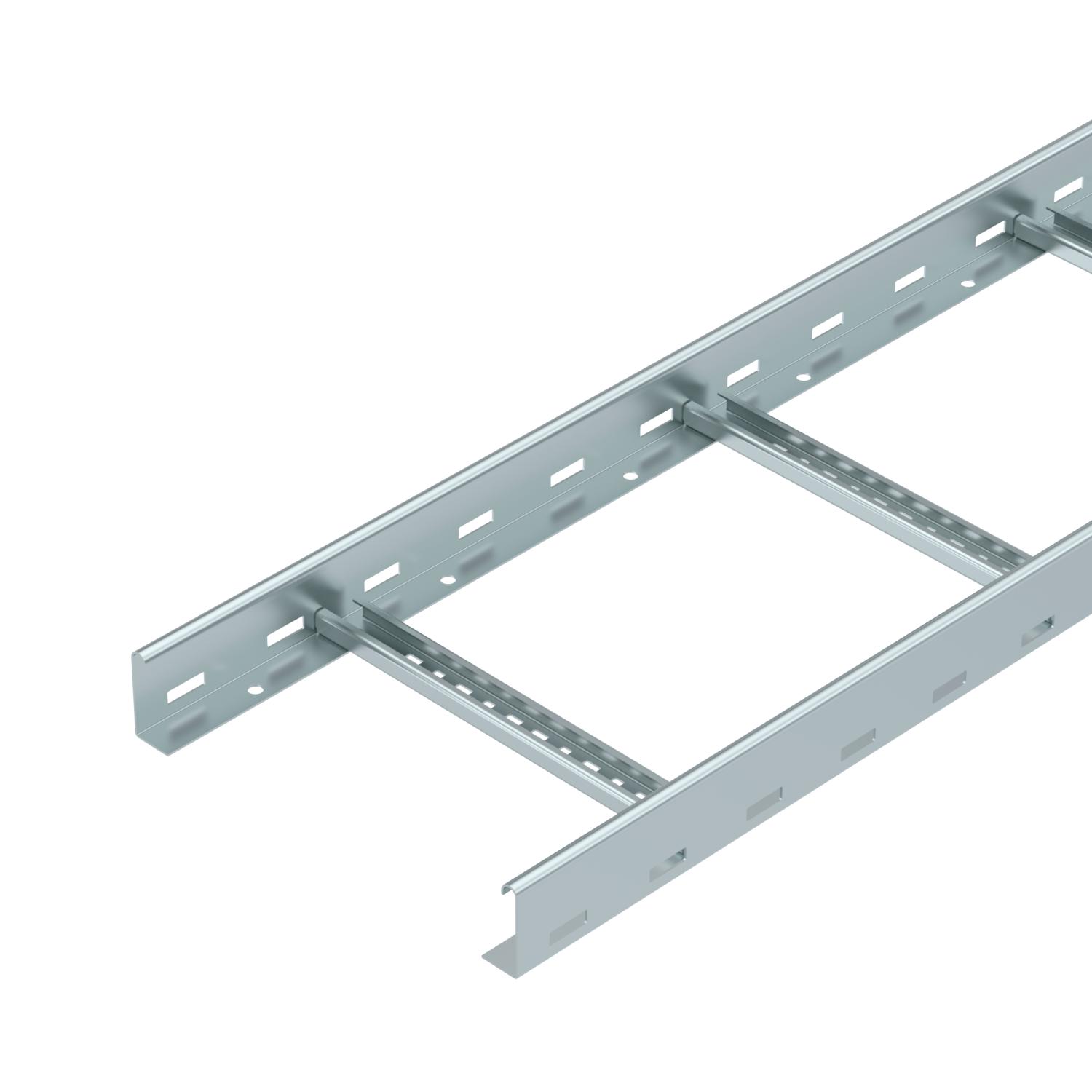

Description du produitEchelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Autres largeurs disponibles sur demande.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 300 mm Couleur zinc Dimension 60x300x3000 Dimensions 60x300x3000 Distance entre support 4,0m 0,45 kN/m Distance entre supports 2,0m 2,25 kN/m Distance entre supports 1,5m 3,1 kN/m Distance entre supports 2,5m 1,5 kN/m Distance entre supports 3,0m 1,1 kN/m Distance entre supports 3,5m 0,75 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 7,171 kg CO₂e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 60 mm Largeur 300 mm Longueur 3000 ft Longueur 3000 mm Maintien en fonction oui Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Protection contre l'incendie Sécurité de fonctionnement structure porteuse normalisée Section utile 14800 mm² Section utile 148 cm² Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge échelle à câbles type LG 60 VS
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FS
DRL 300 FS 6052304 3 m Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Cloison de séparation 45 FS
TSG 45 FS 6062033 3 m
Pièce de serrage pour fixation du séparateur A2
KS KL A2 6062284 30 Pièce
Raccord droit FS
LVG 60 FS 6208840 10 Pièce
Embout de protection 60
SKH 60 OR 6222537 40 Paire
Éclisse multifonction FS
LMFV 630 FS 6225712 1 Pièce - Téléchargements
-
