Échelle à câbles LCIS 60, 3 m C30 FS 3000 | 500 | 1,5 | non

Échelle à câbles LCIS 60, 3 m C30 FS

Réf. 6209616 | EAN 4012196487608

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de longeron	1,5 mm

Maintien en fonction	non

Description du produit

Description du produit

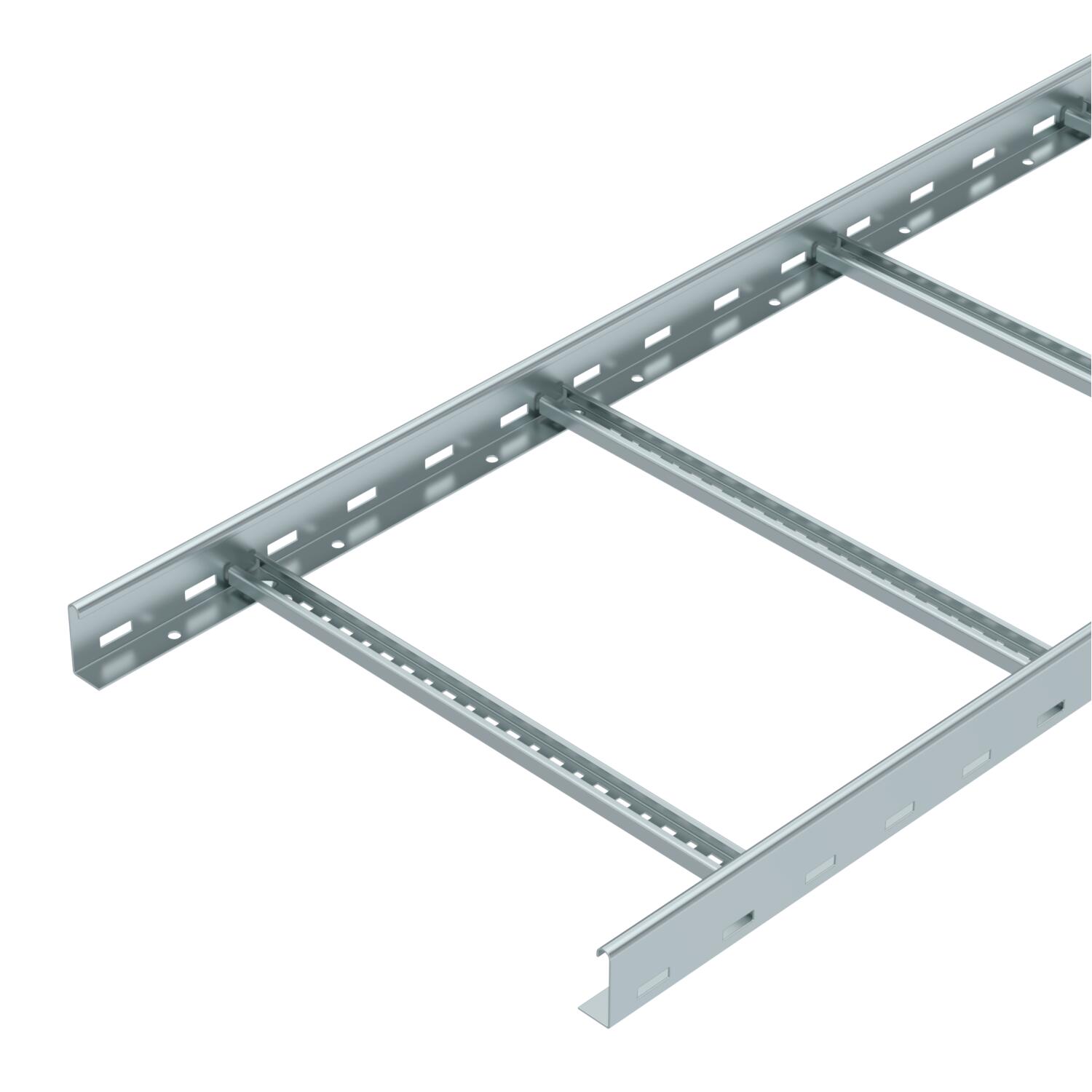

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type BS-H....
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	500 mm
Couleur	zinc

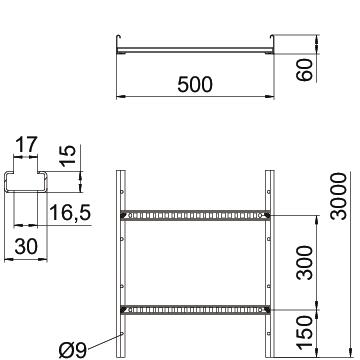

Dimension	60x500x3000
Distance entre support 4,0m	0,4 kN/m
Distance entre supports 2,0m	2 kN/m
Distance entre supports 1,5m	3,3 kN/m
Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m
Écart entre échelons	300 mm
Empreinte CO₂ (GWP) du berceau à la porte	8,3845 kg CO₂e / 1 Mètre
Épaisseur de longeron	1,5 mm
Fente de l’échelon	17,00

Fixation des échelons	soudé
Hauteur	60 mm
Largeur	500 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle de longeron latéral	profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	20000 mm²
Section utile	200 cm²
Surface	galvanisé par bande

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	non	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	non	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	non	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	non	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	non	6209618	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	LVG 60 FS	6208840	Pièce	10 Pièce
Coude à 90° 60 FS	LB 90 650 R3 FS	6225048	Pièce	1 Pièce
Éclisse multifonction FS	LMFV 650 FS	6225716	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 500 FS	6052509	m	3 m
Cloison de séparation 45 FS	TSG 45 FS	6062033	m	3 m
