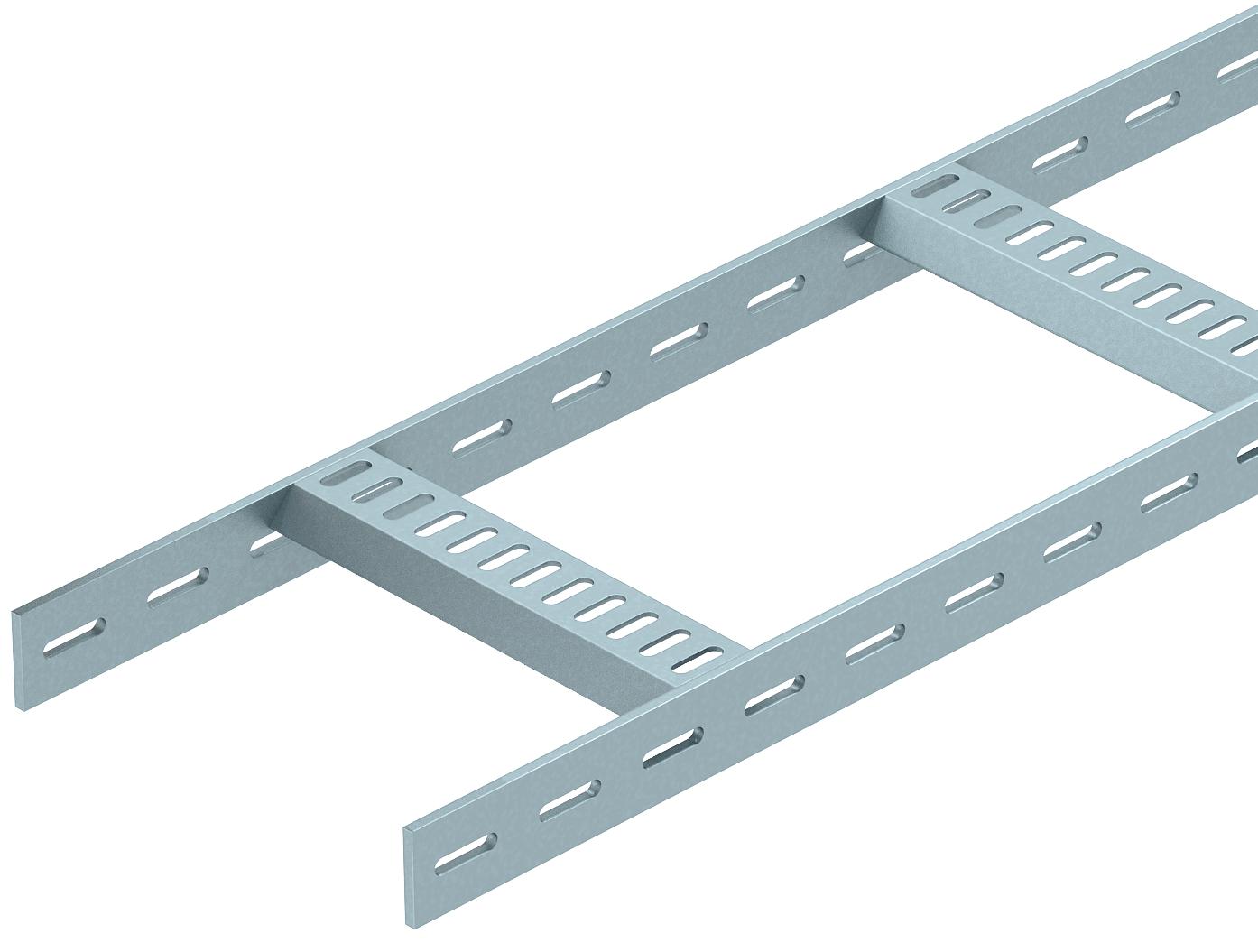

Échelle à câbles avec échelon trapézoïdal, standard FT
Réf. 7097409 | EAN 4012196980246
- Description du produit
-
Description du produitÉchelle à câbles pour construction navale avec longeron latéral perforé d'une hauteur d'aile de 40 mm, avec échelons Oméga soudés et perforés, ouverts vers le bas. Charge testée selon CEI en combinaison avec les éclisses de type SLV.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 110 mm Couleur zinc Dimension 40x110x3000 Distance entre supports 2,0m 2 kN/m Distance entre supports 1,5m 3 kN/m Distance entre supports 2,5m 1 kN/m Distance entre supports 3,0m 0,6 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 7,492 kg CO₂e / 1 Mètre Épaisseur de longeron 5 mm Fixation des échelons soudé Hauteur 40 mm Largeur 100 mm Longueur 3000 ft Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Surface galvanisé à chaud par trempage Caractéristiques techniques

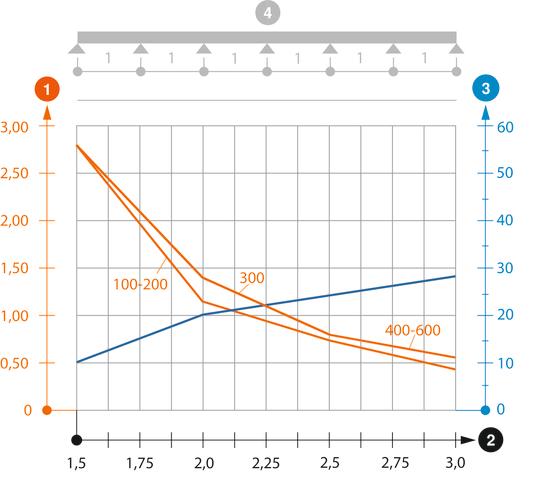

Diagramme de charge échelle à câbles type SL62
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
Schéma de charge pour le procédé de contrôle
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Feuillard de serrage FSK, gris pierre
SBR 15 FSK 6490280 25 m - Téléchargements
-
Fiche technique SL 62 100 FT / 7097409 , 0.27MB , pdfCatalogue Kabeltragsysteme , 45.23MB , pdfDéclaration de conformité UE SL 62 100 FT / 7097409 , 0.16MB , pdfDéclaration de performance SL 62 100 FT / 7097409 , 0.55MB , pdf
