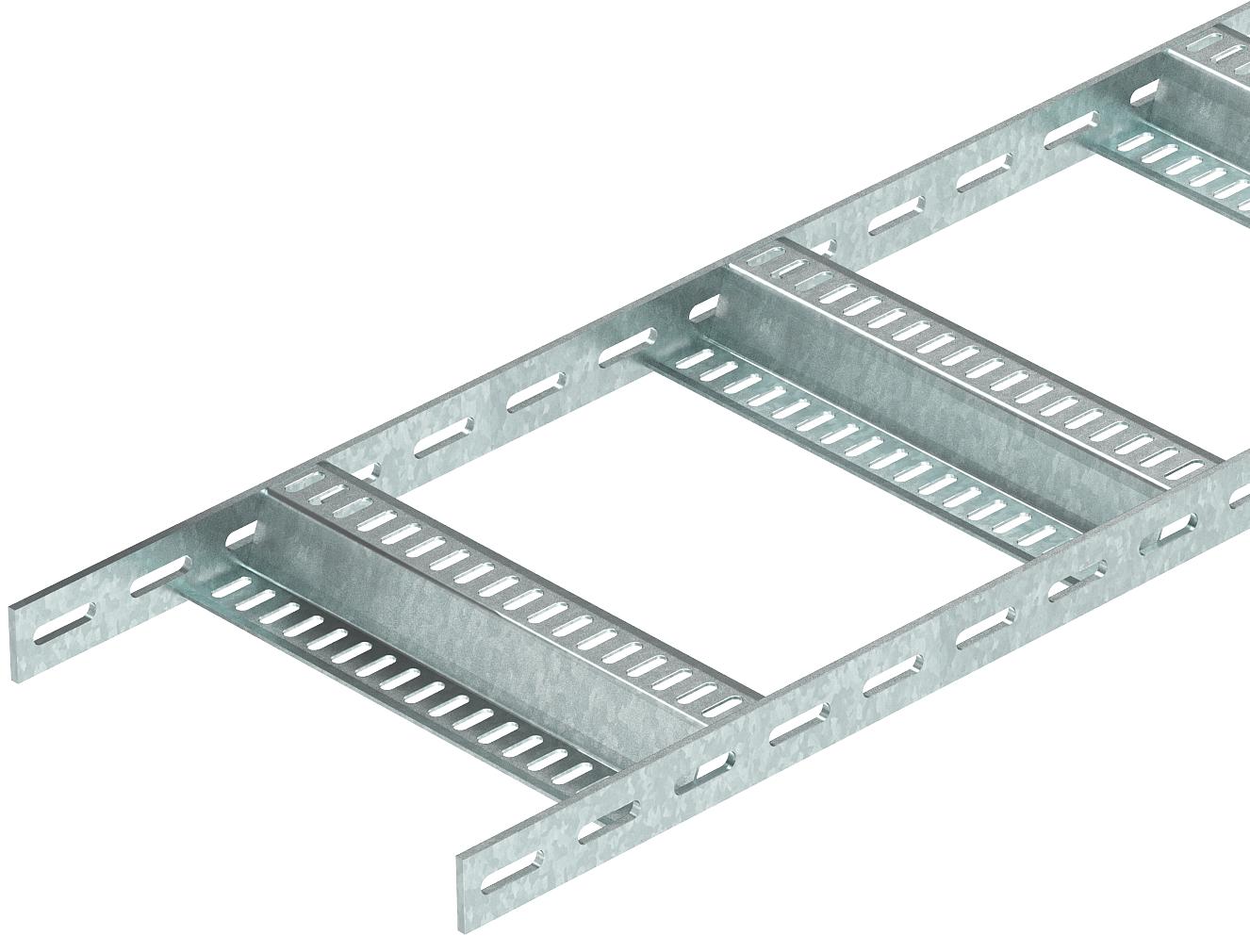

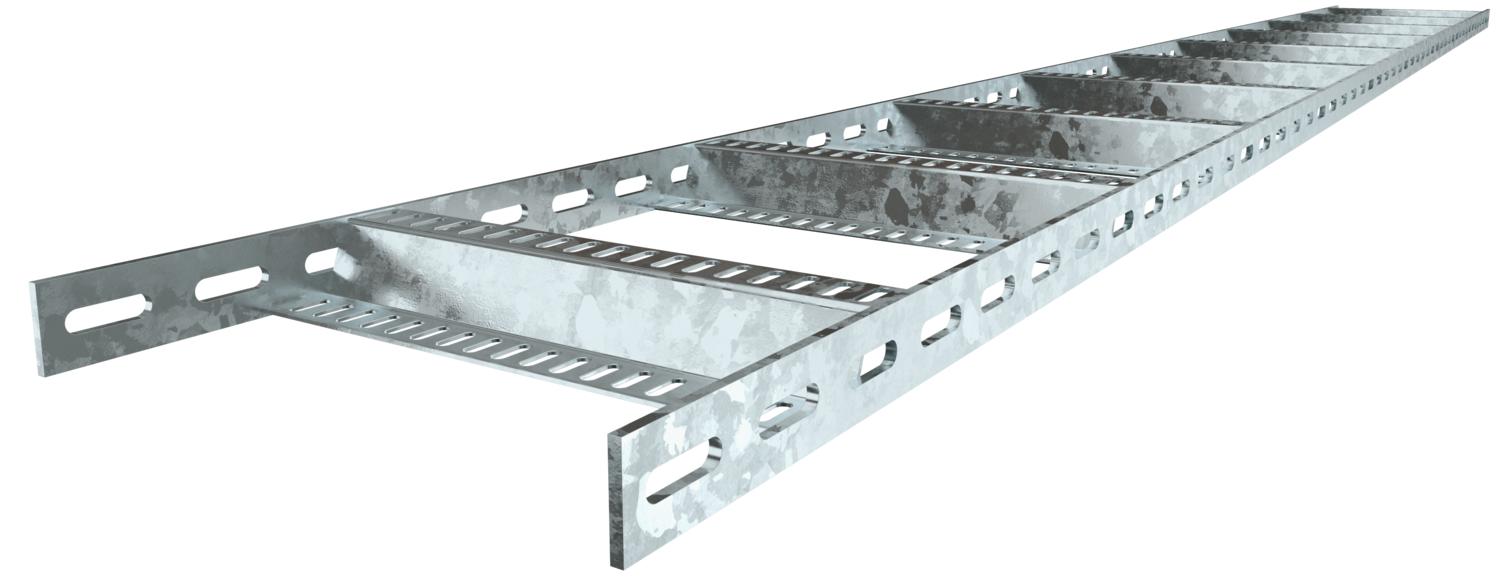

Échelle à câbles avec échelon en Z, standard FT
Réf. 7098136 | EAN 4012195708056
- Description du produit
-
Description du produitÉchelle à câbles, version navale, avec longeron latéral perforé d'une hauteur d'aile de 40 mm, avec échelons en Z soudés et perforés, ouverts vers le bas. Charge testée selon CEI en combinaison avec les éclisses de type SLV.
-
- Caractéristiques techniques
-
Caractéristiques techniques

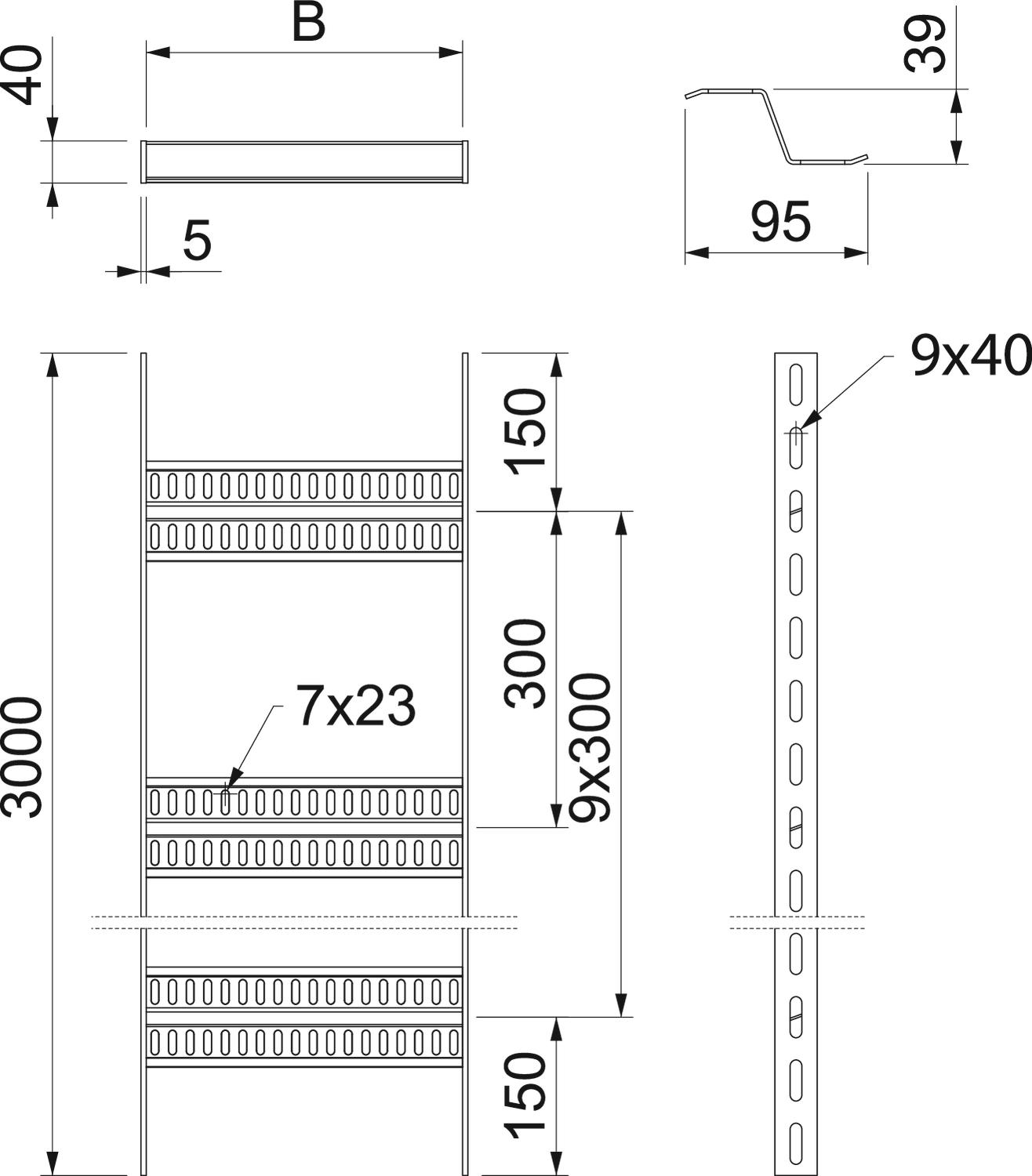

Acier inoxydable, teint non Cote B 310 mm Couleur zinc Dimension 40x310x3000 Dimensions 40x300 Distance entre supports 2,0m 1,75 kN/m Distance entre supports 1,5m 2,8 kN/m Distance entre supports 2,5m 1 kN/m Distance entre supports 3,0m 0,6 kN/m Écart entre échelons 300 mm Empreinte CO₂ (GWP) du berceau à la porte 10,412 kg CO₂e / 1 Mètre Épaisseur de longeron 5 mm Fixation des échelons soudé Hauteur 40 mm Largeur 300 mm Longueur 3000 ft Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle de longeron latéral profilé plat Modèle des échelons Profilé perforé Modèle longue portée non Perforation latérale oui Surface galvanisé à chaud par trempage Caractéristiques techniques

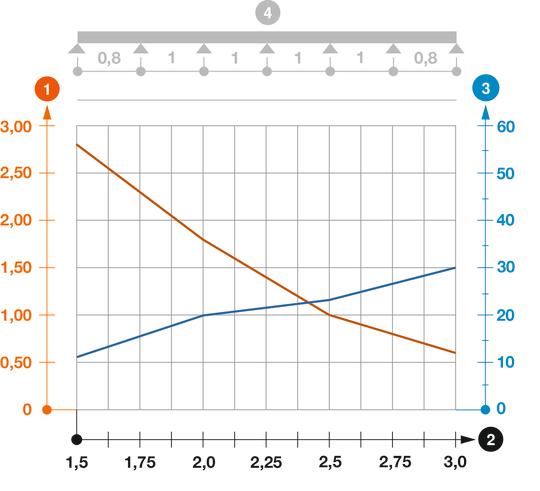

Diagramme de charge échelle à câbles type SLZ
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
Schéma de charge pour le procédé de contrôle
-
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

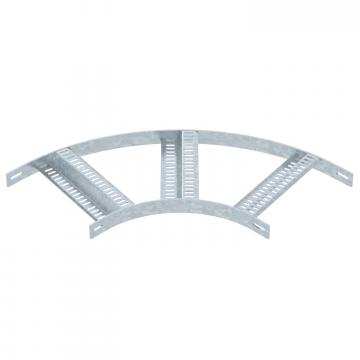

Coude à 90° avec échelon en Z FT
SLZB 90 300 FT 7099004 1 Pièce Accessoires de montage
