Echelle à câble LG 60, 6 m VS FT SOMY 6000 | 500 | 1,5 | non | Acier | galvanisé à chaud 85 µm
morepic-1 morepic-2

Echelle à câble LG 60, 6 m VS FT SOMY

Réf. 7188640 | EAN 4012195020875

6000 mm
1,5 mm
non
Acier
galvanisé à chaud 85 µm
Description du produit
Description du produit

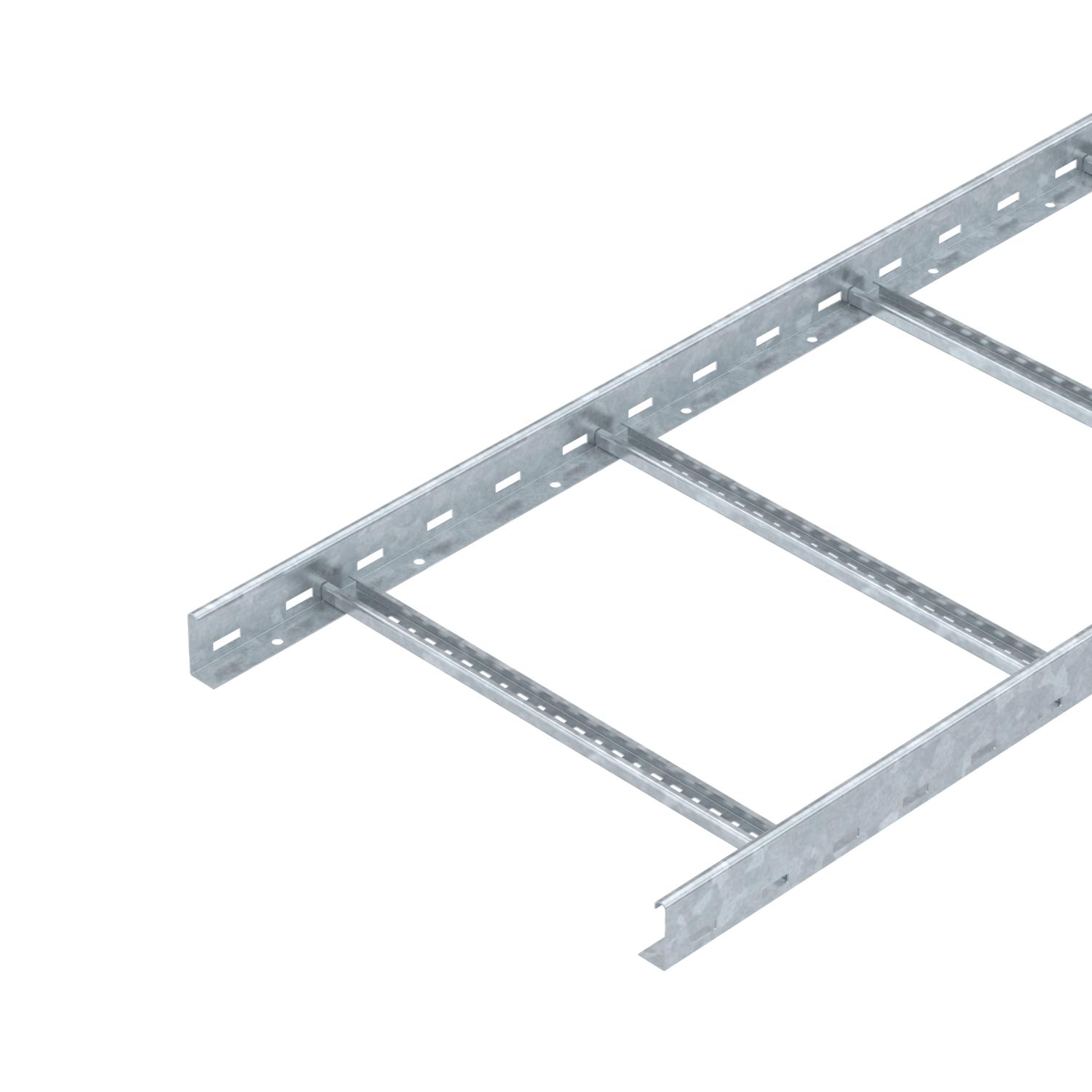

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • UKCA declaration of conformity
  • Échelles à câbles, hauteur d'aile 60 mm
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Cote B 500 mm
Couleur zinc

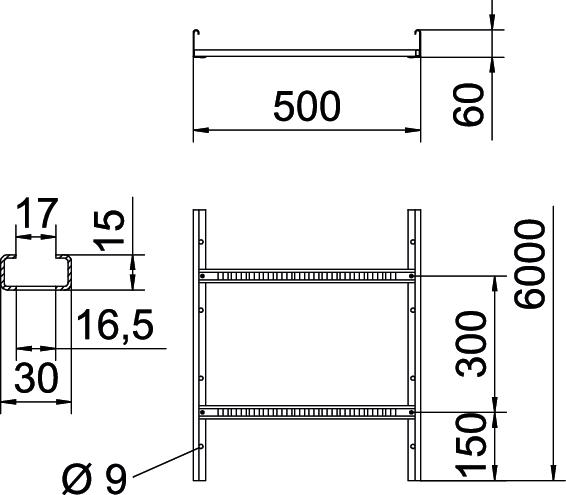

Dimension 60x500x6000
Distance entre support 4,0m 0,45 kN/m
Distance entre supports 2,0m 2,25 kN/m
Distance entre supports 1,5m 3,1 kN/m
Distance entre supports 2,5m 1,5 kN/m
Distance entre supports 3,0m 1,1 kN/m
Distance entre supports 3,5m 0,75 kN/m
Écart entre échelons 300 mm
Empreinte CO₂ (GWP) du berceau à la porte 8,219 kg CO₂e / 1 Mètre
Épaisseur de longeron 1,5 mm
Fente de l’échelon 16,50
Fixation des échelons à rivets aveugles
Hauteur 60 mm
Largeur 500 mm
Longueur 6000 mm
Longueur 6000 ft
Maintien en fonction non
Matériau Acier
Modèle de longeron latéral profilé plat
Modèle des échelons Profilé perforé
Modèle longue portée non
Perforation latérale oui
Section utile 248 cm²
Section utile 24800 mm²
Surface galvanisé à chaud 85 µm

Caractéristiques techniques

Diagramme de charge échelle à câbles type LG 60 VS

Diagramme de charge échelle à câbles type LG 60 VS
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de longeron Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
LG 630 VS 6FT SO 6000 mm 300 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7186363
6 m
LG 640 VS 6 FTSO 6000 mm 400 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7188633
6 m
LG 650 VS 6 FTSO 6000 mm 500 mm 1,5 mm non Acier galvanisé à chaud 85 µm 7188640
6 m
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 500 FT 6051448
3 m
Couvercle avec verrou tournant FT Couvercle avec verrou tournant FT DRL 600 FT 6051472
3 m
Téléchargements

Télécharger

Télécharger
Télécharger
Télécharger

Déclaration de conformité UE LG 650 VS 6 FTSO / 7188640 , 0.16MB , pdf
Télécharger
Déclaration de conformité du Royaume-Uni LG 650 VS 6 FTSO / 7188640 , 0.09MB , pdf
Télécharger

Télécharger

Télécharger
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
