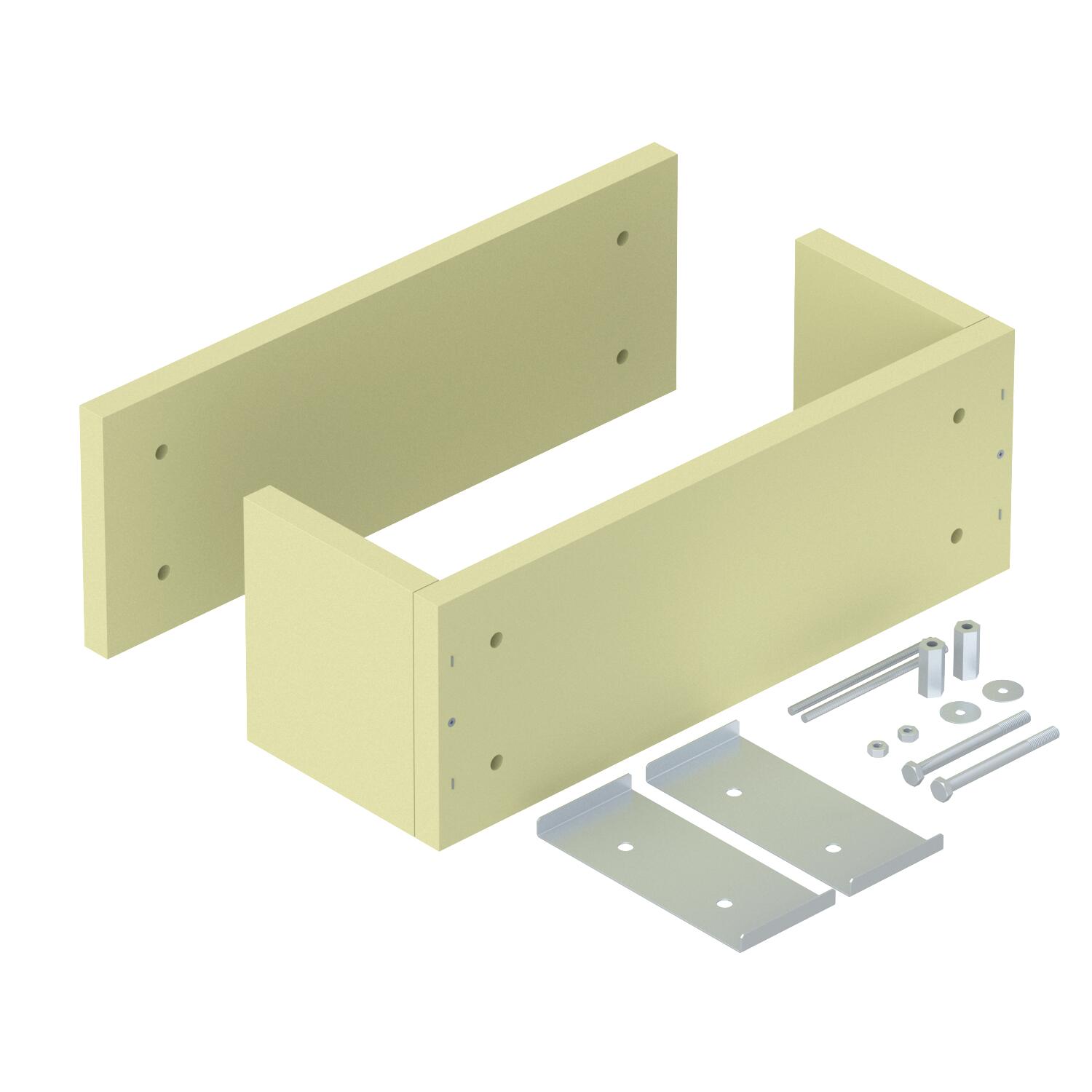

Décharge de traction quadrilatérale, boîtier vide, hauteur intérieure de 175 mm 560 | 510 | 200 | 225 | 175

Décharge de traction quadrilatérale, boîtier vide, hauteur intérieure de 175 mm

Réf. 7215786 | EAN 4012196814770

Réf. / Type

Cote B

Cote b

Dimension H	200 mm

Dimension t	225 mm

Cote t	175 mm

Description du produit

Description du produit

Décharge de traction comme mesure efficace pour pose verticale de câbles selon DIN 4102 partie 12. Homologation pour tout type de câbles et tous les systèmes de pose verticaux Classes de maintien en fonction E30 à E90. Boîtier vide pour un remplissage individuel avec de la mousse coupe-feu PYROSIT® NG et/ou des blocs de mousse PYROPLUG®, avec Kit de montage et étiquette.

Caractéristiques techniques

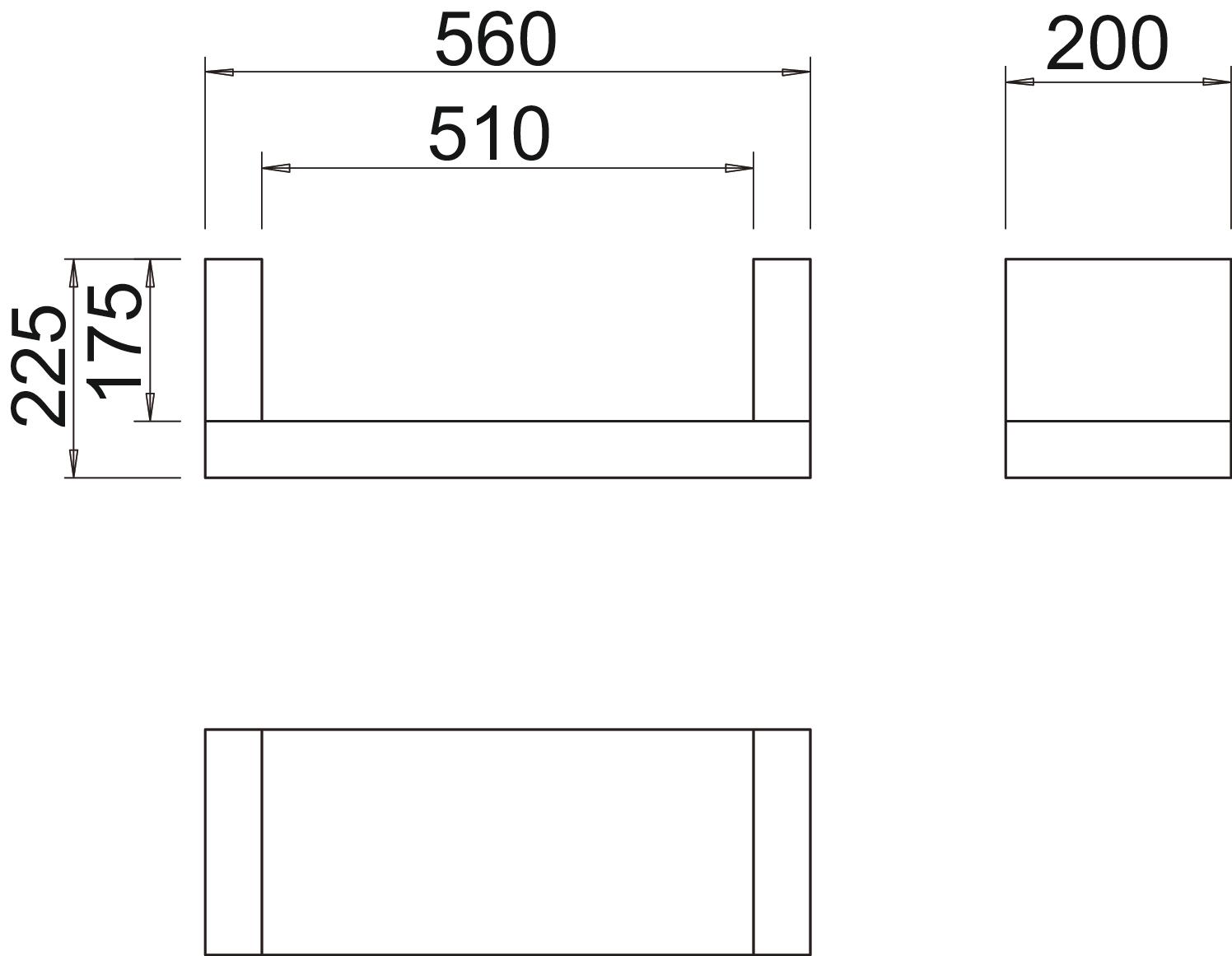

Dimensions

Cote b	510 mm
Cote B	560 mm
Cote t	175 mm
Dimension	560x225x200
Dimension H	200 mm
Dimension t	225 mm

épaisseur	25 mm
forme	carré
Hauteur	225 mm
Largeur	560 mm
Longueur	200 mm
Matériau	Silicate de calcium

Tous les types

Tous les types

Type	Cote B	Cote b	Dimension H	Dimension t	Cote t	Réf.	Quantité	Plus petite unité de vente
ZSE90-21-17 LH	260 mm	210 mm	200 mm	225 mm	175 mm	7215780	Pièce	1 Pièce
ZSE90-31-17 LH	360 mm	310 mm	200 mm	225 mm	175 mm	7215782	Pièce	1 Pièce
ZSE90-41-17 LH	460 mm	410 mm	200 mm	225 mm	175 mm	7215784	Pièce	1 Pièce
ZSE90-51-17 LH	560 mm	510 mm	200 mm	225 mm	175 mm	7215786	Pièce	1 Pièce
ZSE90-61-17 LH	660 mm	610 mm	200 mm	225 mm	175 mm	7215788	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

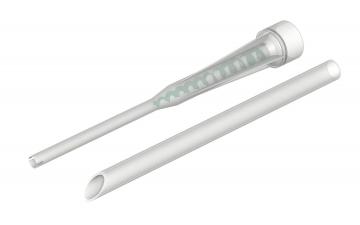

Jeu de buses et rallonges	FBS-M	7203803	Emb.	1 Emb.

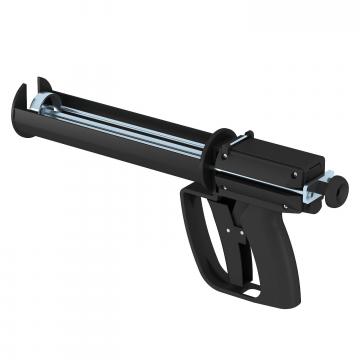

Pistolet à cartouche manuel	FBS-PH	7203806	Pièce	1 Pièce

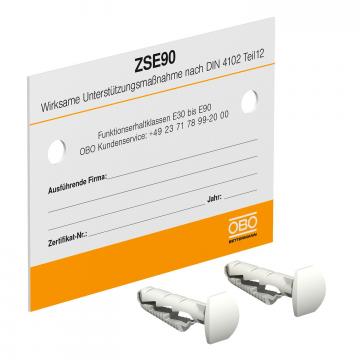

Plaque d'identification pour décharge de traction	KS-ZSE DE	7215750	Pièce	1 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente

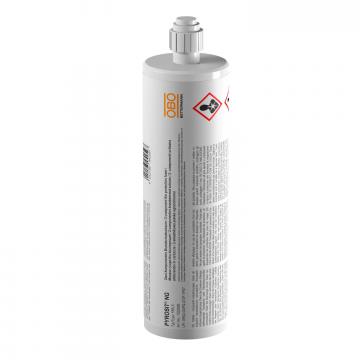

Mousse coupe-feu bicomposant PYROSIT® NG	FBS-S	7203800	Pièce	1 Pièce

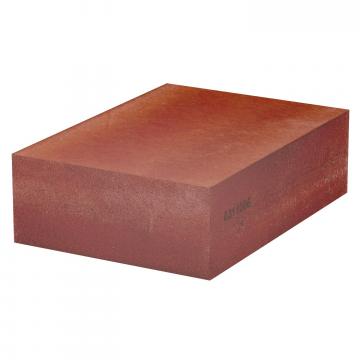

Bloc de mousse PYROPLUG® Block	FBA-B200-14	7202505	Pièce	4 Pièce

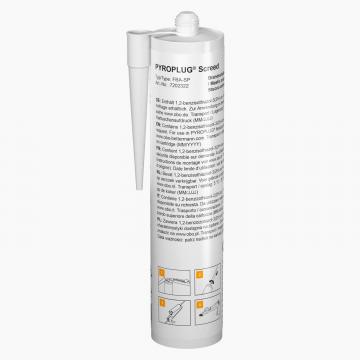

Mastic coupe-feu PYROPLUG® Screed	FBA-SP	7202322	Pièce	1 Pièce
