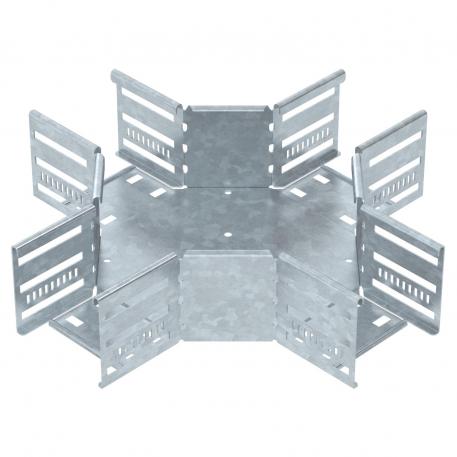

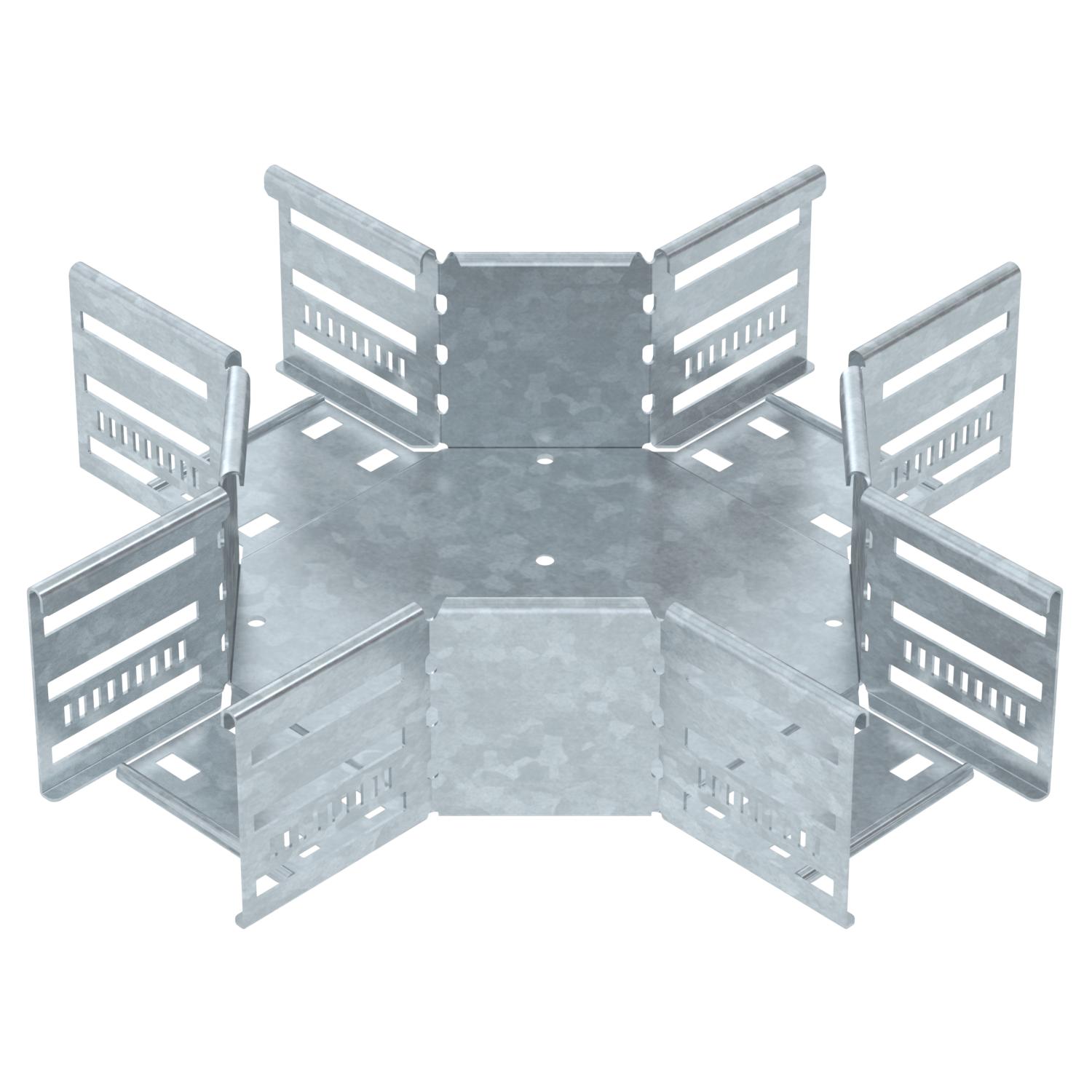

Croix 85 FT

Réf. 7027431 | EAN 4012197339265

Réf. / Type

Largeur

Description du produit

Description du produit

Croix pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	100 mm
Cote R	50 mm
Couleur	zinc
Dimension	85x100
Épaisseur de longeron	1,25 mm
Épaisseur de matériau de la tôle de fond	0,8 mm
Épaisseur de tôle	0,8 mm
Hauteur	85 mm
Largeur	100 mm

Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Nombre de vis recommandé	28 St.
Plage de températures d’utilisation max.	120 °C
Plage de températures d’utilisation min.	-20 °C
Schéma de perçage NATO	non
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé(e)/serré(e)
Version du connecteur	raccord intégré

Tous les types

Tous les types

Type	Largeur	Réf.	Quantité	Plus petite unité de vente
RK 810 FT	100 mm	7027431	Pièce	1 Pièce
RK 820 FT	200 mm	7027433	Pièce	1 Pièce
RK 830 FT	300 mm	7027435	Pièce	1 Pièce
RK 840 FT	400 mm	7027437	Pièce	1 Pièce
RK 850 FT	500 mm	7027439	Pièce	1 Pièce
RK 860 FT	600 mm	7027441	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour croix DD	RKD 100 DD	7027840	Pièce	1 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Borne double pour montage de pièces de forme A2	DOP A2	6035998	Pièce	10 Pièce
Vis à tête bombée avec écrou combiné, F	FRSB 6x12 F	6406122	Pièce	100 Pièce
