Croix 60 FT
Réf. 7027415 | EAN 4012197339142
- Description du produit
-

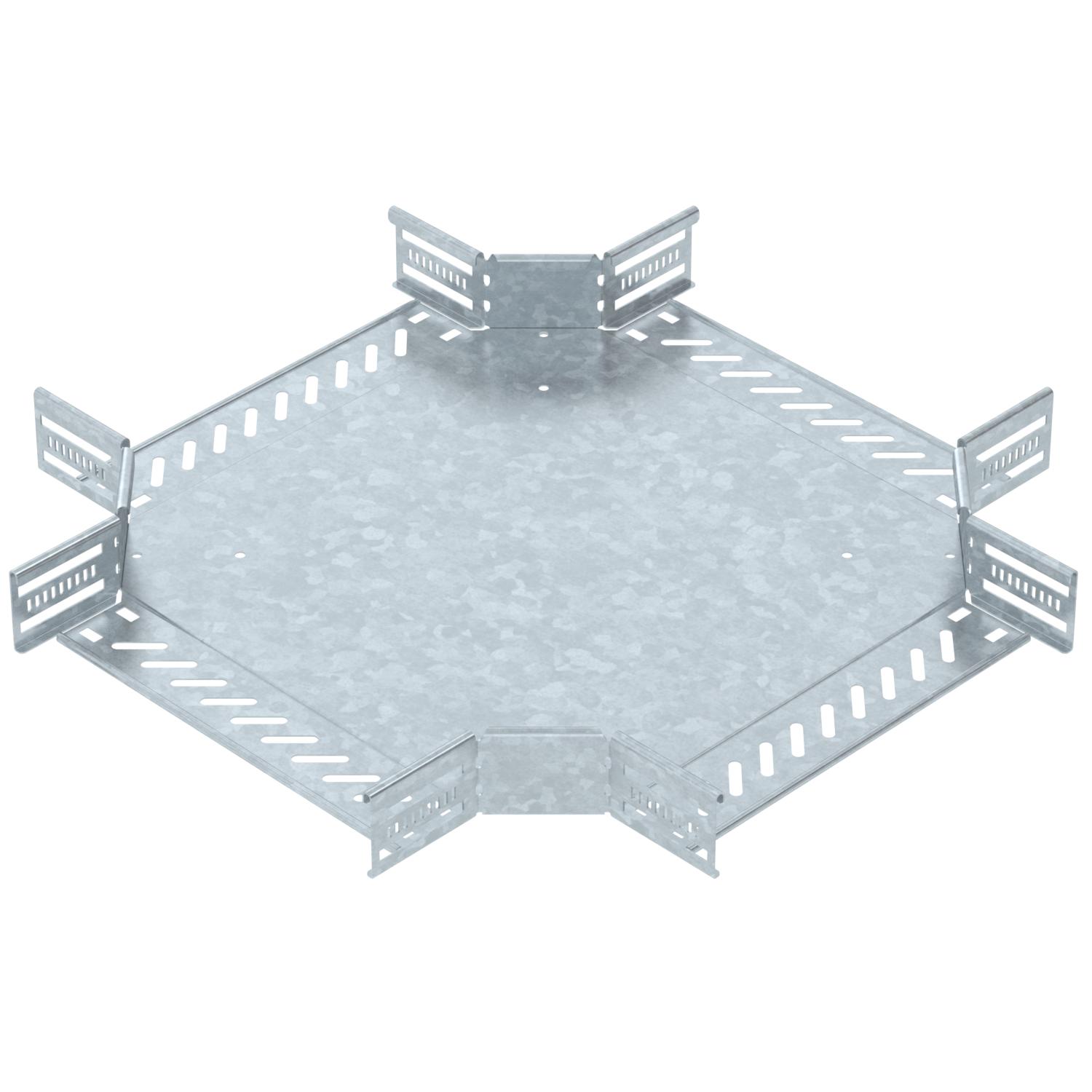

Description du produitCroix pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 300 mm Couleur zinc Dimension 60x300 Épaisseur de longeron 1,25 mm Épaisseur de matériau de la tôle de fond 1 mm Épaisseur de tôle 1 mm Hauteur 60 mm Largeur 300 mm Maintien en fonction oui Matériau Acier Modèle longue portée non Nombre de vis recommandé 28 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé(e)/serré(e) Version du connecteur raccord intégré - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

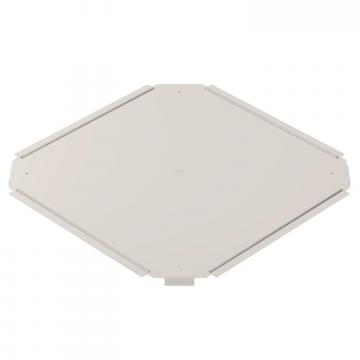

Couvercle pour croix 300 A2
RKD 300 A2 7027864 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
