Croix 35 FT
Réf. 7027401 | EAN 4012197338992
- Description du produit
-

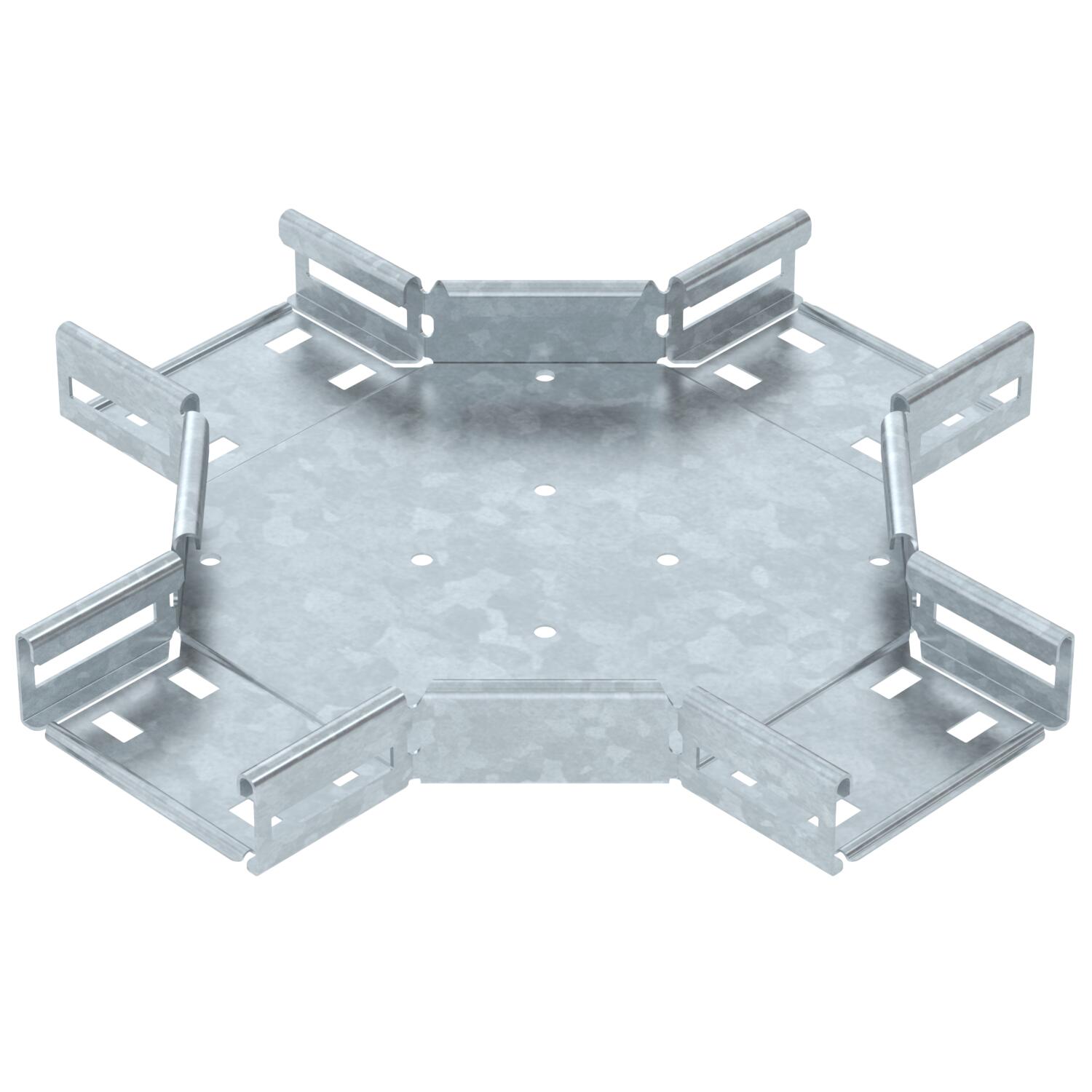

Description du produitCroix pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 35 mm. Raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 100 mm Cote R 50 mm Couleur zinc Dimension 35x100 Épaisseur de longeron 1,25 mm Épaisseur de matériau de la tôle de fond 0,8 mm Épaisseur de tôle 0,8 mm Hauteur 35 mm Largeur 100 mm Maintien en fonction non Matériau Acier Modèle longue portée non Nombre de vis recommandé 12 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble vissé Version du connecteur raccord intégré - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour croix FS
RKD 400 FS 7027806 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique RK 310 FT / 7027401 , 0.20MB , pdfDéclaration de conformité UE RK 310 FT / 7027401 , 0.17MB , pdfREACH Déclaration de conformité RK 310 FT / 7027401 , 0.12MB , pdfRoHS Déclaration de conformité RK 310 FT / 7027401 , 0.13MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
