Couvercle de montage 350 taille nominale 6
Réf. 7400509 | EAN 4012195431404
- Description du produit
-

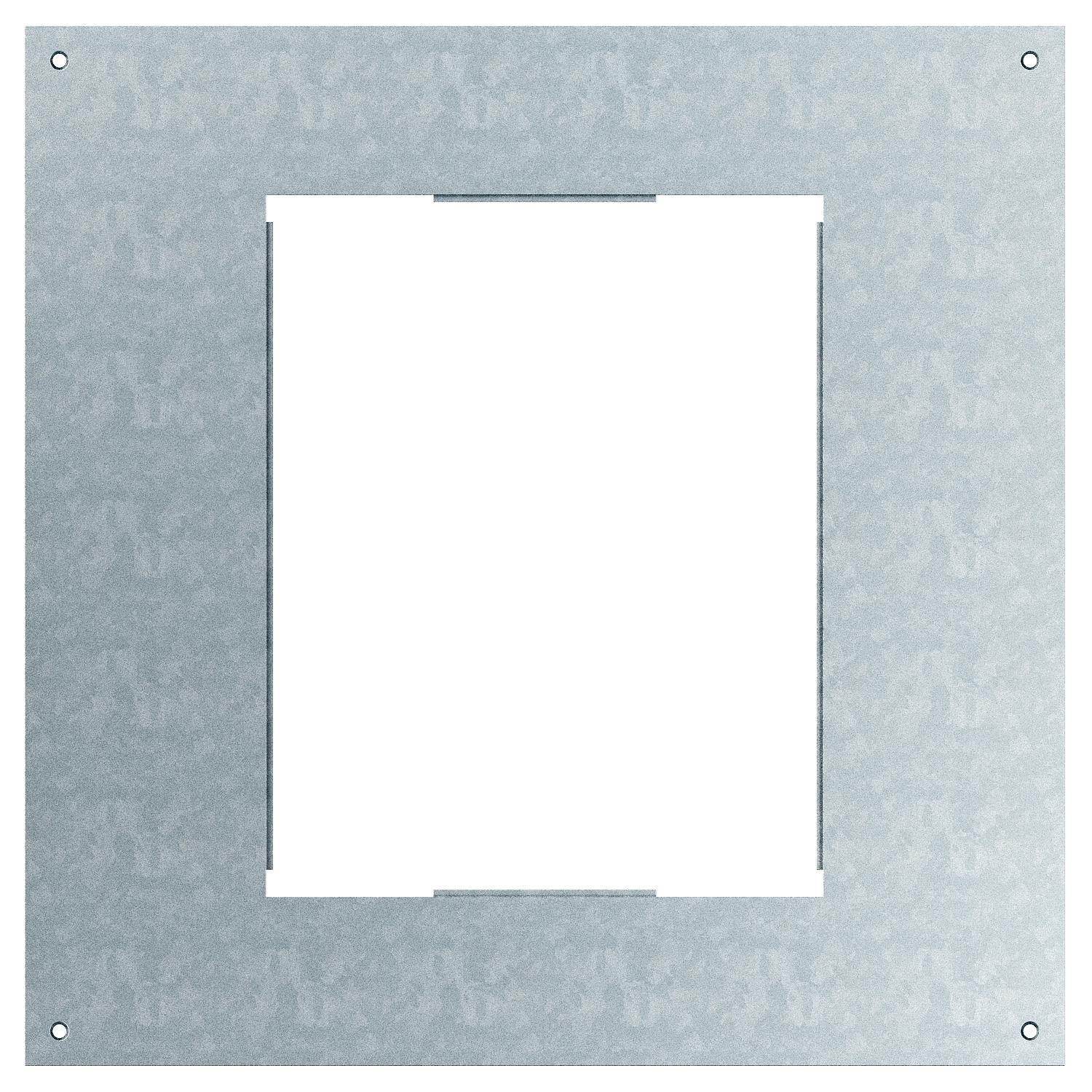

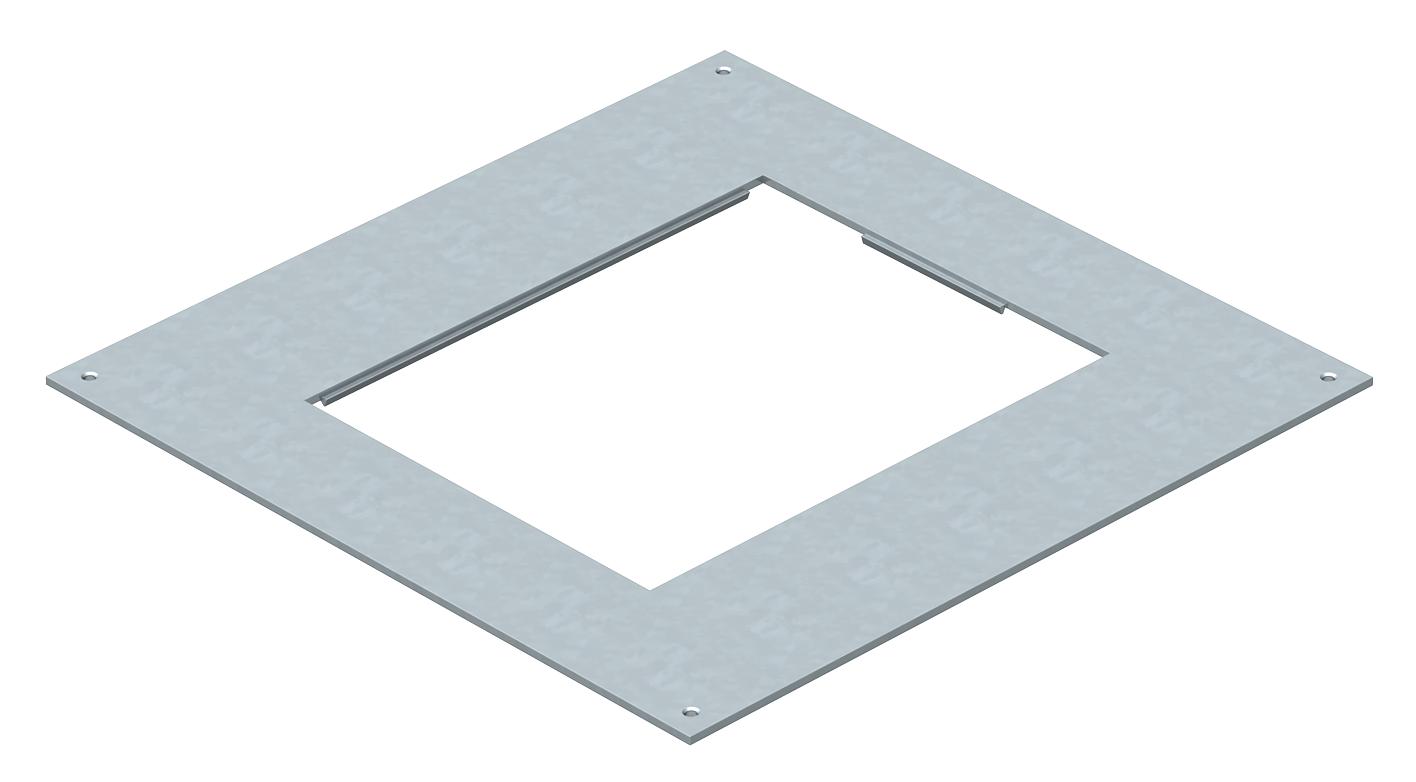

Description du produitPlaque d'adaptation pour boîtes de tirage et de dérivation sous chape de type UZD350-3 destinée au montage d'un boîtier de sol de taille nominale 6. Ouverture de montage évidée de 3 mm pour la fermeture ultérieure totale à l'aide d'un obturateur.
-
- Caractéristiques techniques
-
Caractéristiques techniques

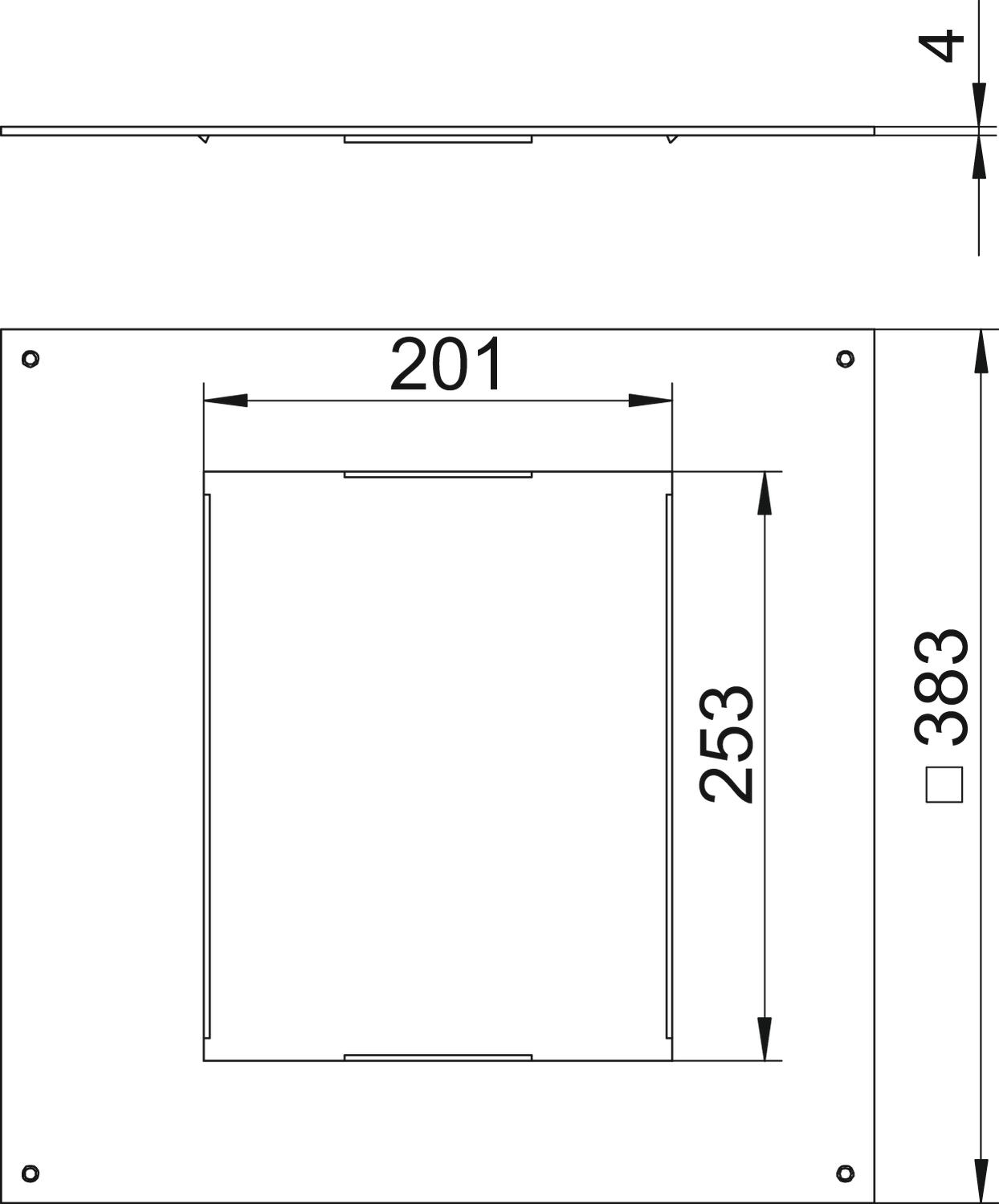

Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Cote A 383 mm Cote a 201 mm Cote b 253 mm Couvercle Ouverture de montage non Dimension 383x383x4 Dimension nominale 350 mm Dimension nominale pour boîtier d'appareillages 6 Entretien du sol sécher Épaisseur du matériau 4 mm Largeur 383 mm Largeur de goulotte max. 350 mm Largeur de goulotte min. 190 mm Longueur 383 mm Matériau Acier Modèle pour charges lourdes non Ouverture de montage rectangulaire Ouverture de montage pour réservoir en saillie non Possibilité d'installation du joint non Surface galvanisé par bande - Tous les types
- Téléchargements
-
Fiche technique DUG 350-3 6 / 7400509 , 0.19MB , pdfDéclaration de conformité UE DUG 350-3 6 / 7400509 , 0.13MB , pdfREACH Déclaration de conformité DUG 350-3 6 / 7400509 , 0.12MB , pdfRoHS Déclaration de conformité DUG 350-3 6 / 7400509 , 0.12MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
