Couvercle de montage 250 taille nominale 2
Réf. 7400455 | EAN 4012195431220
- Description du produit
-

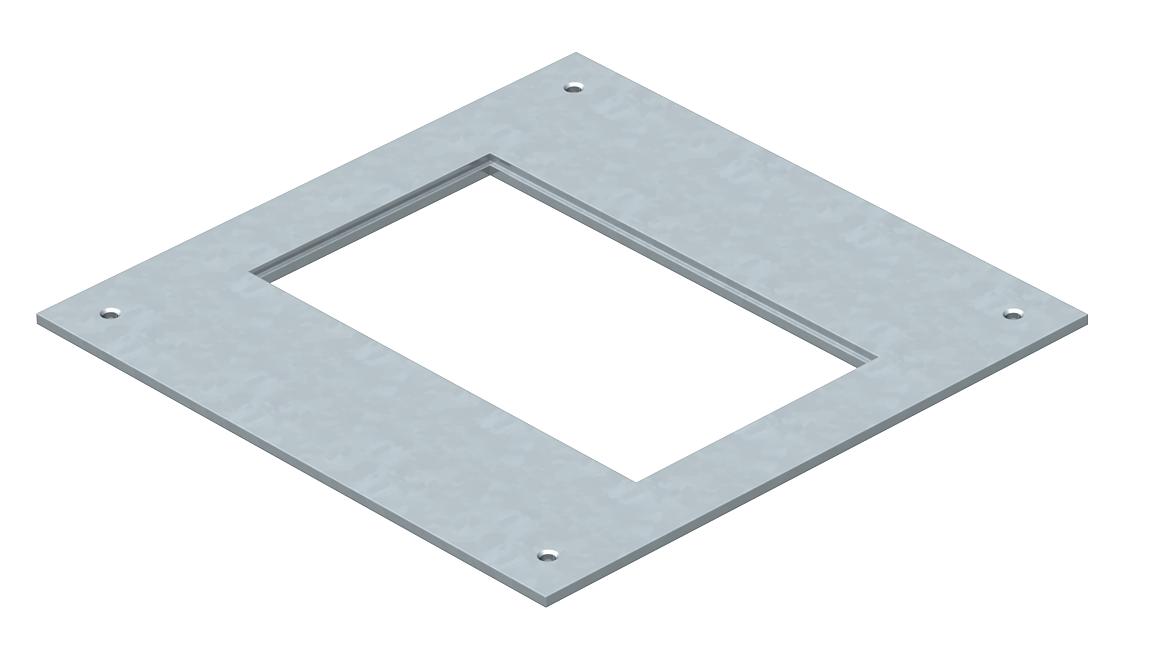

Description du produitPlaque d'adaptation pour boîtes de tirage et de dérivation sous chape de type UZD250-3 destinée au montage d'un boîtier de sol de taille nominale 2. Ouverture de montage évidée de 3 mm pour la fermeture ultérieure totale à l'aide d'un obturateur.
-
- Caractéristiques techniques
-
Caractéristiques techniques

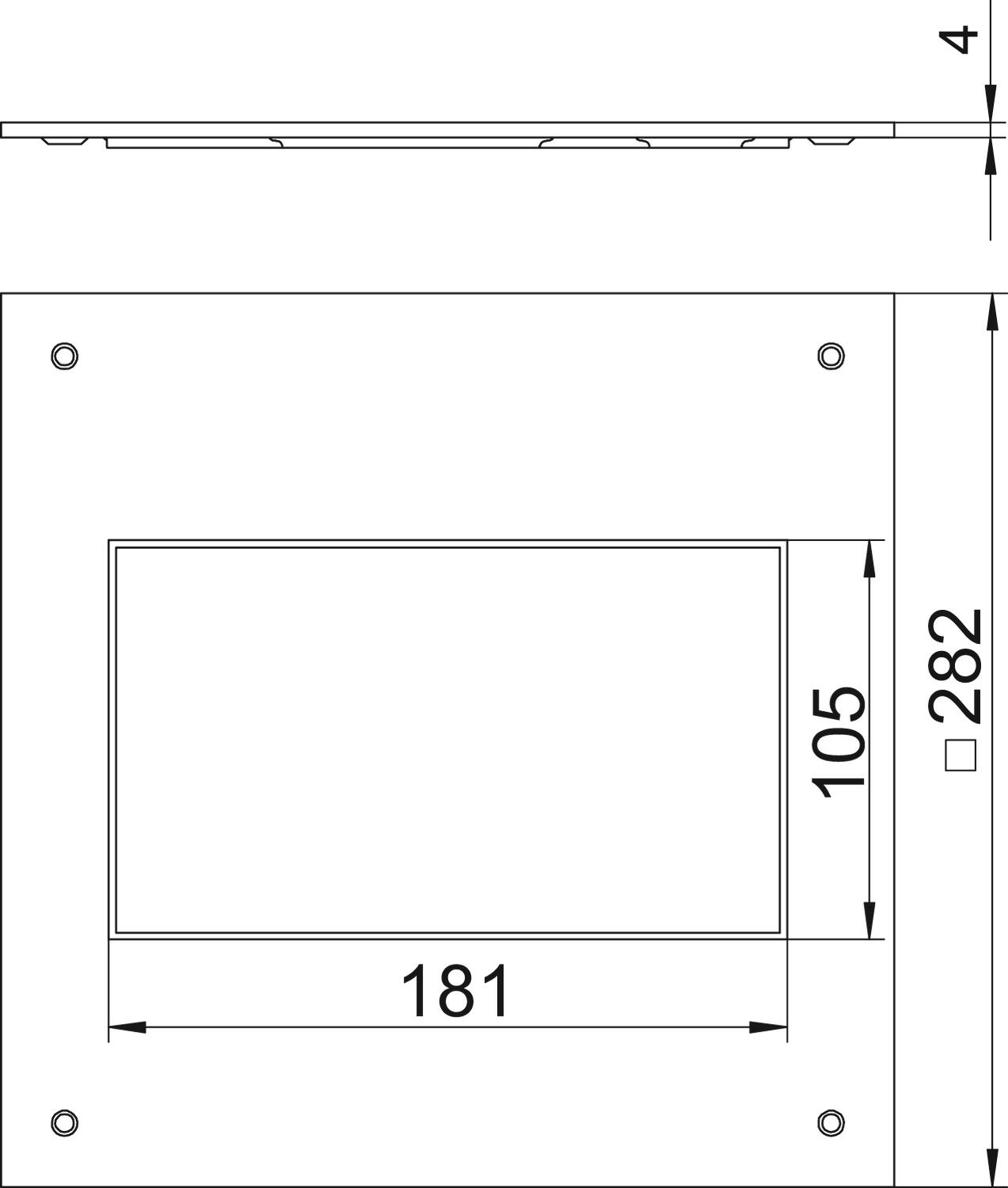

Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Cote a 105 mm Cote A 282 mm Cote b 181 mm Couvercle Ouverture de montage oui Dimension 282x282x4 Dimension nominale 250 mm Dimension nominale pour boîtier d'appareillages 2 Entretien du sol sécher Épaisseur du matériau 4 mm Largeur 282 mm Largeur de goulotte max. 250 mm Largeur de goulotte min. 190 mm Longueur 282 mm Matériau Acier Modèle pour charges lourdes non Ouverture de montage rectangulaire Ouverture de montage pour réservoir en saillie non Possibilité d'installation du joint non Surface galvanisé par bande - Tous les types
- Téléchargements
-
Fiche technique DUG 250-3 2 / 7400455 , 0.16MB , pdfDéclaration de conformité UE DUG 250-3 2 / 7400455 , 0.13MB , pdfREACH Déclaration de conformité DUG 250-3 2 / 7400455 , 0.12MB , pdfRoHS Déclaration de conformité DUG 250-3 2 / 7400455 , 0.12MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
