Coude à 90° I90/E30, hauteur intérieure 105 mm

Réf. 7215608 | EAN 4012197308469

Description du produit

Description du produit

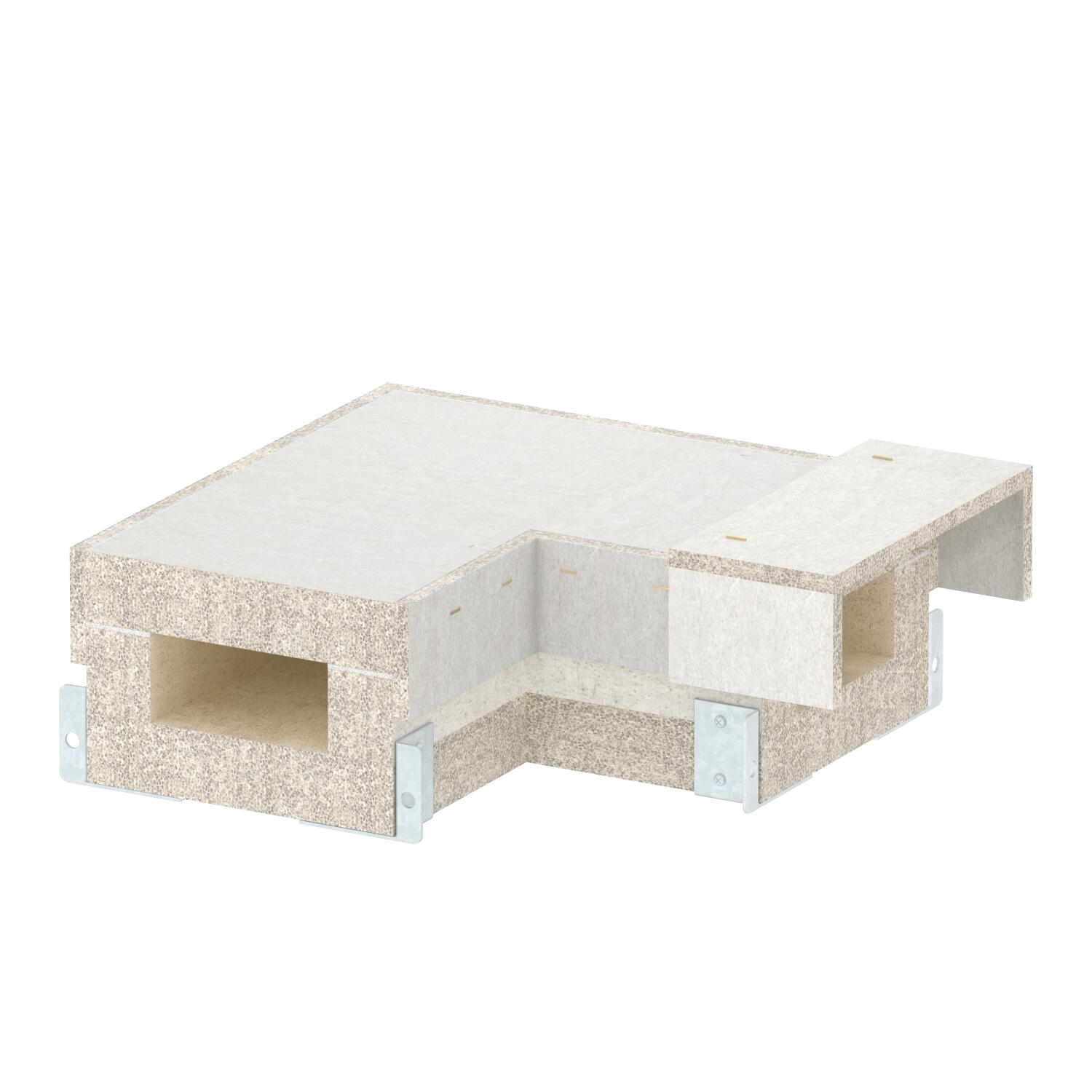

Coude à 90° pour BSKH I90/E30, selon DIN 4102 partie 11 et partie 12, pour installation sur systèmes de montage OBO. Les pièces de forme doivent être installées avec des consoles supplémentaires. Éclisses prémontées aux deux extrémités du conduit, bandes d'étanchéité de 3 x 1 m autocollantes et vis d'assemblage inclues.
  • Goulotte coupe-feu suspendu, montage au plafond I90
  • Goulotte coupe-feu, suspendu, montage au plafond E30
  • Goulotte coupe-feu, montage mural I90
  • Goulotte coupe-feu, montage mural E30
  • Classe de résistance au feu I 90
  • Classe de sécurité de fonctionnement E30
Caractéristiques techniques

Caractéristiques techniques

Angle de coude 90 °
Avec perforation non
Classe de résistance au feu E - sécurité de fonctionnement 30
Classe de résistance au feu I - conduit d'installation 90

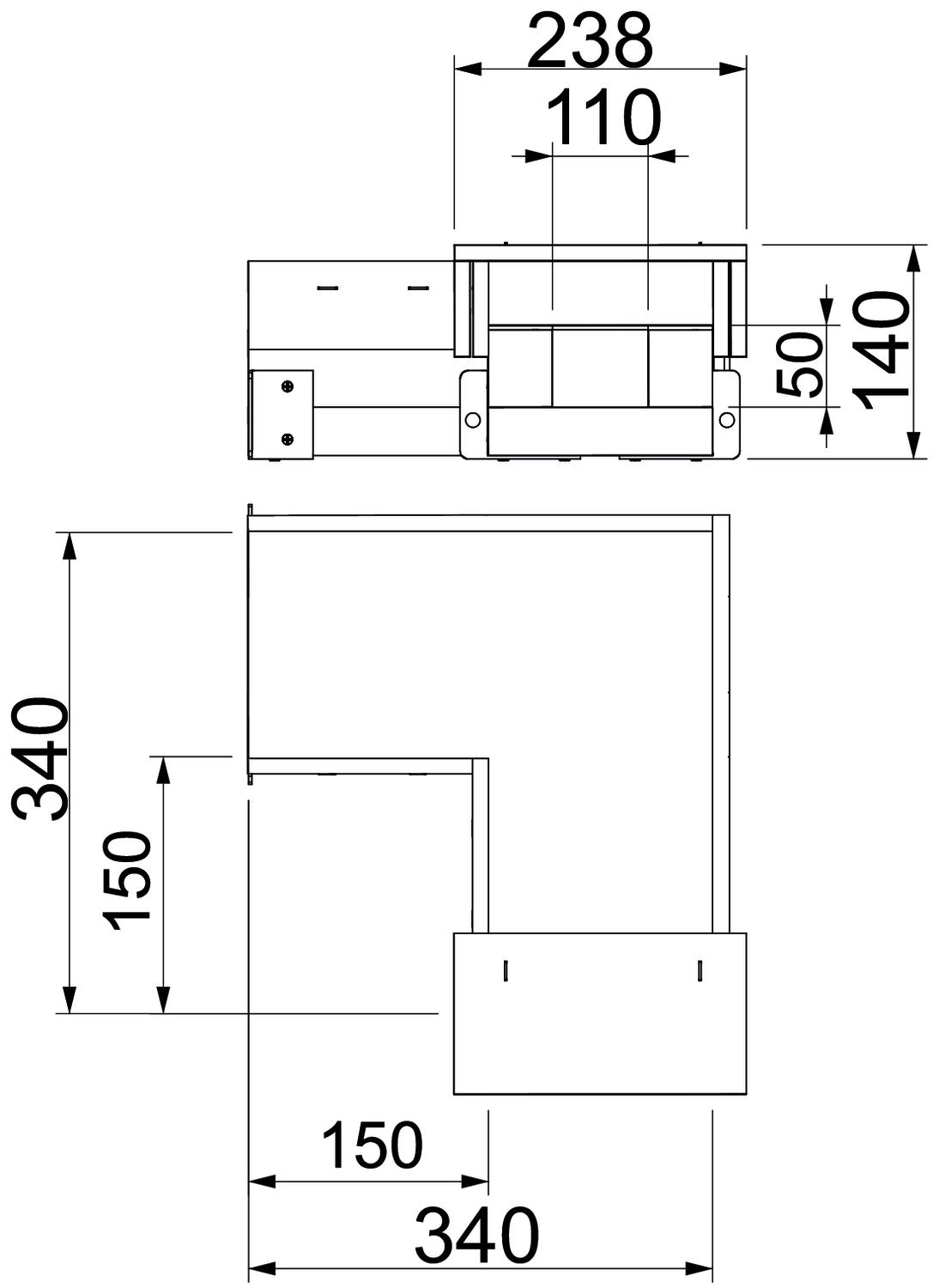

Cote B 238 mm
Cote b 110 mm
Cote L 340 mm
Couleur gris
Dimension 50x110
Dimension H 140 mm
Dimension h 50 mm
Fixation du couvercle desserrer
Gaine sans
Hauteur 140 mm
Largeur 405 mm
Longueur 364 mm
Matériau Béton léger à base de fibres de verre
Matériau de l'isolant Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes 4
Séparateurs possibles oui
Tous les types

Tous les types

Type Cote B Cote b Dimension H Dimension h Cote L Réf. Quantité Plus petite unité de vente
BSKH09-B0506 188 mm 60 mm 140 mm 50 mm 290 mm 7215604
1 Pièce
BSKH09-B0511 238 mm 110 mm 140 mm 50 mm 340 mm 7215608
1 Pièce
BSKH09-B0521 338 mm 210 mm 140 mm 50 mm 440 mm 7215612
1 Pièce
BSKH09-B1021 338 mm 210 mm 195 mm 105 mm 440 mm 7215616
1 Pièce
