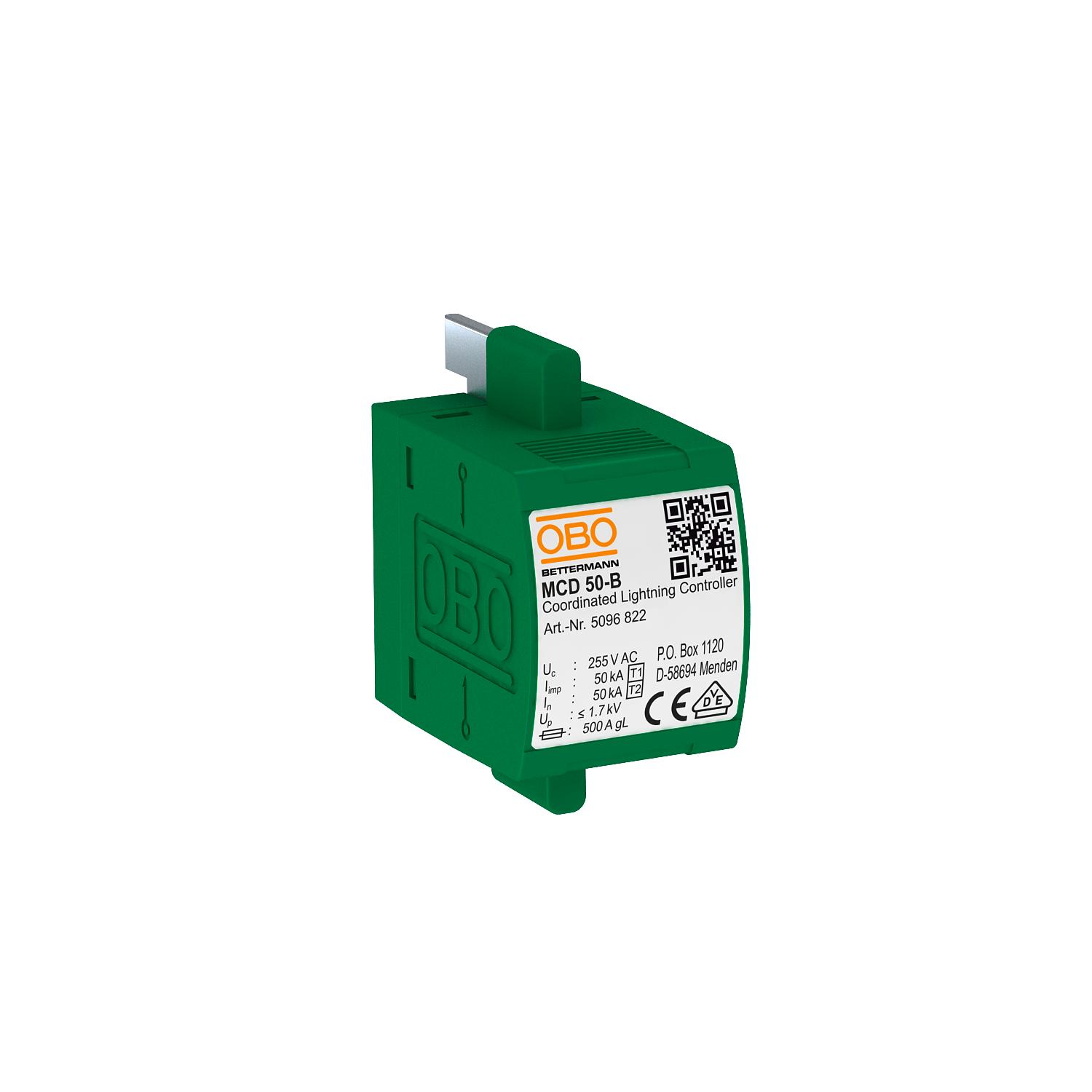

CoordinatedLightningController, cartouche
Réf. 5096822 | EAN 4012195544517
- Description du produit
-
Description du produitParafoudre combiné type 1+2
• Capacité d'écoulement du courant de foudre de 50 kA (10/350)
• Niveau de protection < 1,7 kV
• Suppression du courant de suite du réseau 10 kA
• Éclateur blindé, sans soufflage
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques

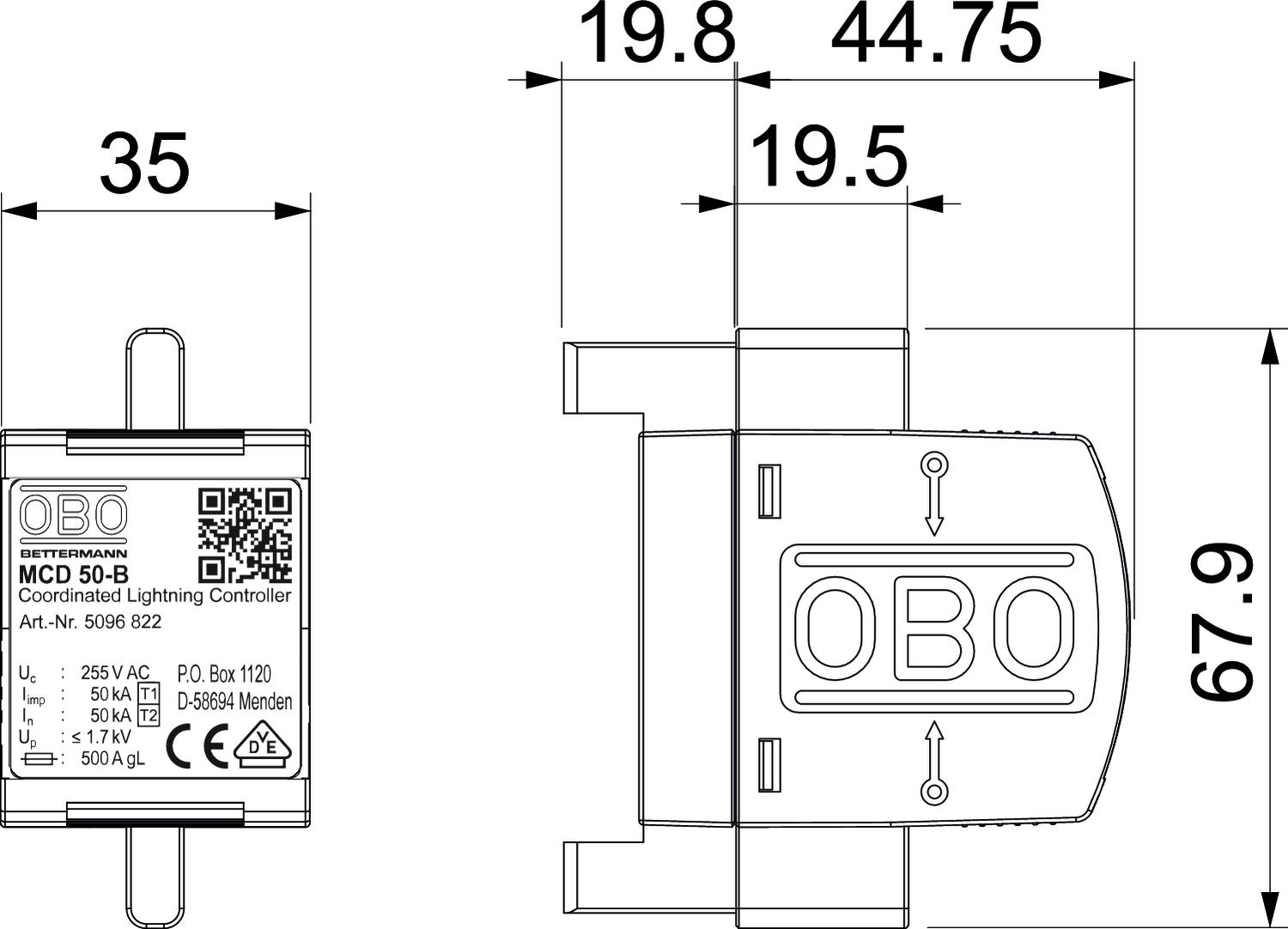

Autre type de réseau non Calibre de fusible maximum 500 A Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 50 kA Courant décharge nominal (8/20 μs) [L-N] 50 kA Dimension 255V Hauteur 69 mm Homologations NF Indice de protection IP20 Largeur 35 mm Longueur 100 mm Modèle 1 Modèle couvercle à 1 pôle ; 255 V Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Protection max contre les surintensités côté réseau 500 Report d'alarme non Résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage sur l'élément de base Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
