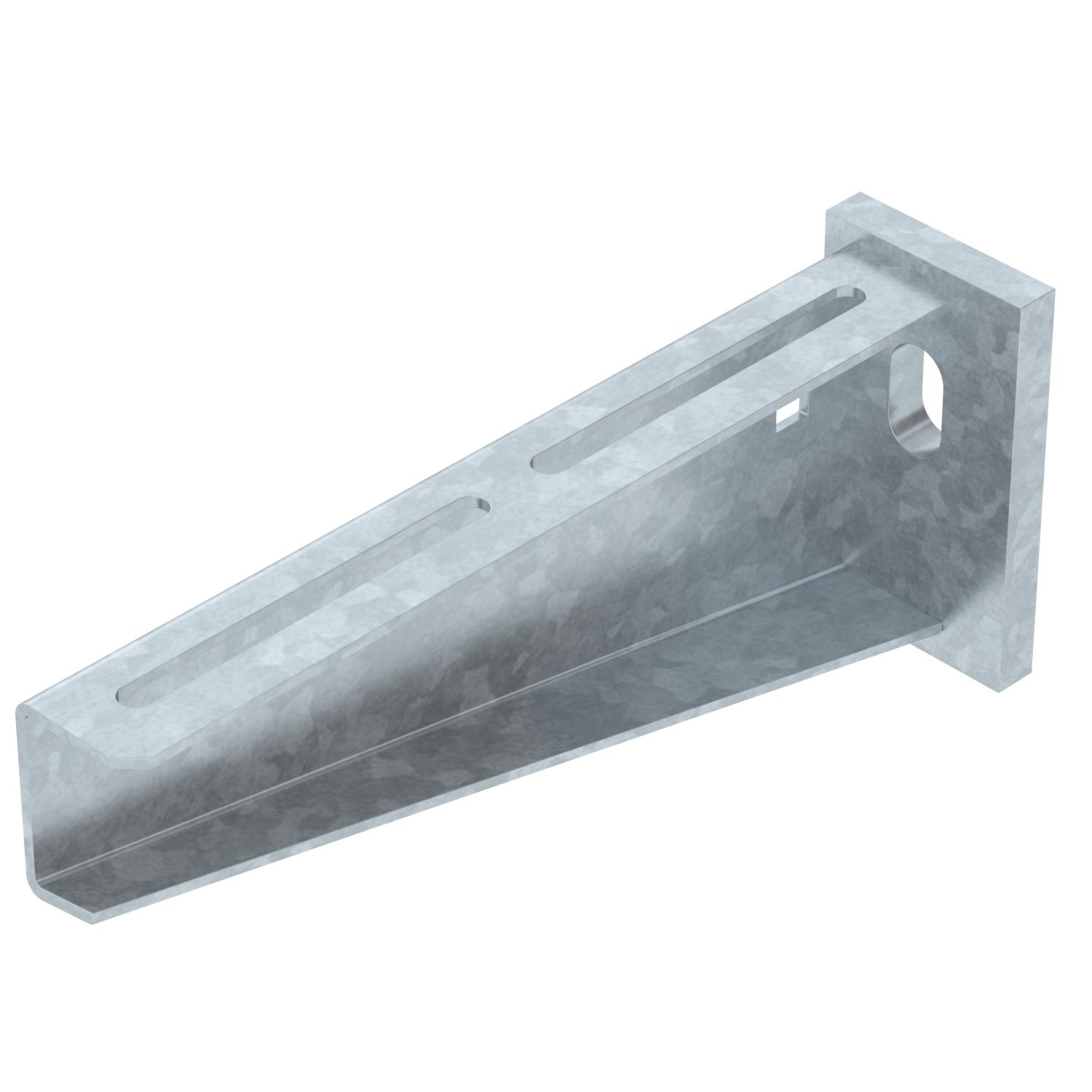

Console sur mur et sur montant AW 55 FT
Réf. 6418554 | EAN 4012196204731
- Description du produit
-
Description du produitConsole murale et de pendard lourde avec platine soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Article EPD oui Cote A 50 mm Cote B 210 mm Couleur zinc Diamètre du trou 13,5 mm Dimension B210mm Dimension H 90 mm F en kN 5,5 kN Hauteur 90 mm Largeur 210 mm Longueur 50 mm Maintien en fonction oui Matériau Acier Modèle Console murale et sur montant Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 55
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique AW 55 21 FT / 6418554 , 0.19MB , pdfCatalogue Cable support systems , 45.23MB , pdfDéclaration de conformité UE AW 55 21 FT / 6418554 , 0.13MB , pdfREACH Déclaration de conformité AW 55 21 FT / 6418554 , 0.12MB , pdfRoHS Déclaration de conformité AW 55 21 FT / 6418554 , 0.13MB , pdfDéclaration environnementale Environmental Product Declaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 0.04MB , pdf
