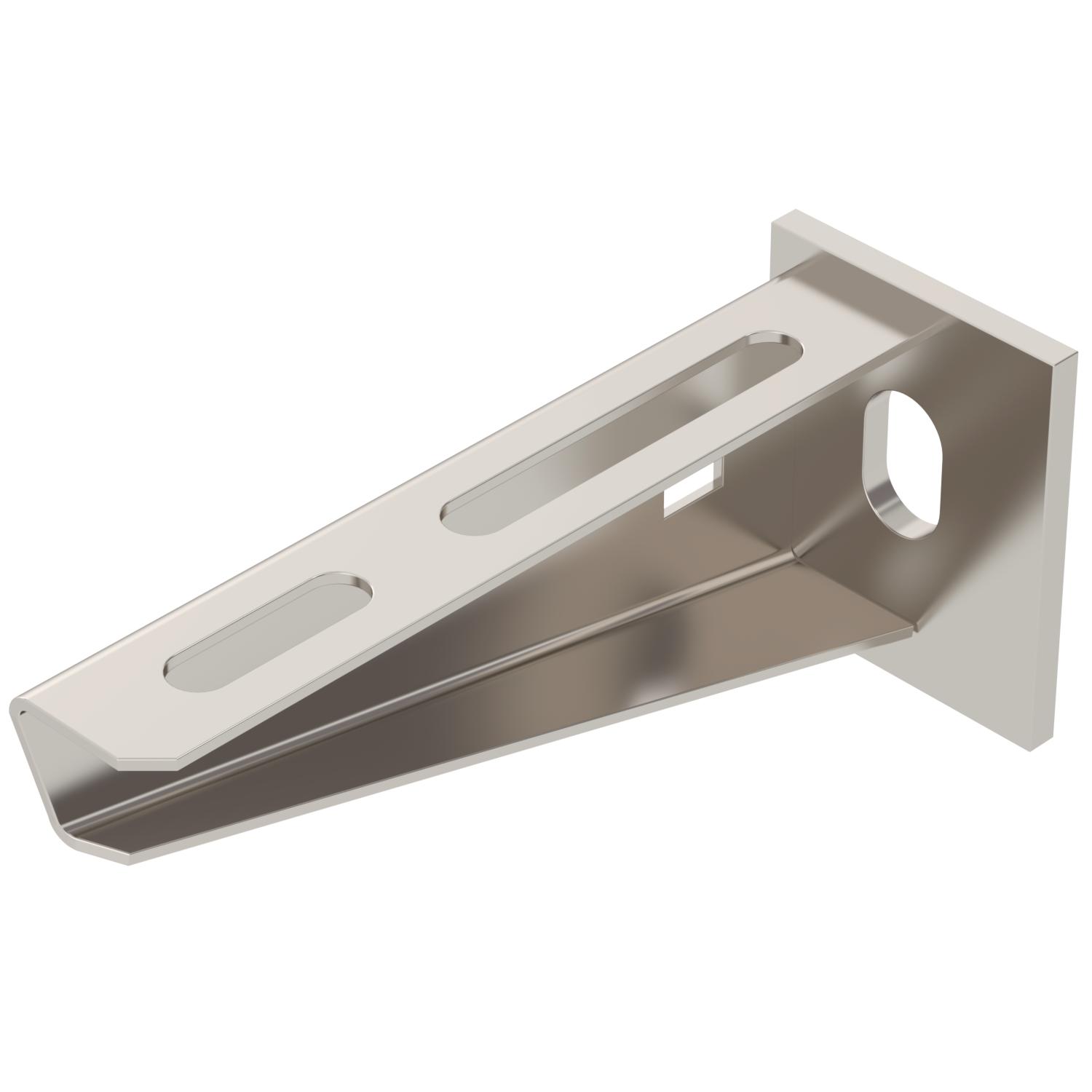

Console sur mur et sur montant AW 15 A4
Réf. 6392008 | EAN 4012196817634
- Description du produit
-
Description du produitConsole murale et de montant légère avec plaque de tête soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint oui Cote A 40 mm Cote B 110 mm Couleur acier inoxydable Diamètre du trou 11 mm Dimension B110mm Dimension H 50 mm F en kN 1,5 kN Hauteur 50 mm Largeur 110 mm Longueur 40 mm Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle Console murale et sur montant Surface nu, traité Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou à rondelle sertie A4
FRSB 6x12 A4 6406142 100 Pièce - Téléchargements
-
Fiche technique AW 15 11 A4 / 6392008 , 0.24MB , pdfDéclaration de conformité UE AW 15 11 A4 / 6392008 , 0.13MB , pdfREACH Déclaration de conformité AW 15 11 A4 / 6392008 , 0.12MB , pdfRoHS Déclaration de conformité AW 15 11 A4 / 6392008 , 0.12MB , pdfDéclaration environnementale Environmental Product Declaration (EPD) , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 0.04MB , pdf
