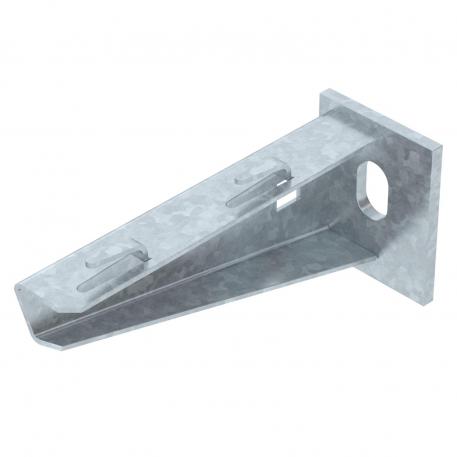

Console sur mur et de pendard AWG 15 FT
Réf. 6420606 | EAN 4012196662470
- Description du produit
-
Description du produitConsole murale et de montant légère avec plaque de tête soudée, pour la fixation sans vis des chemins de câbles en treillis.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote A 40 mm Cote B 110 mm Couleur zinc Diamètre du trou 11 mm Dimension B110mm Dimension H 50 mm F en kN 1,5 kN Hauteur 50 mm Largeur 110 mm Longueur 40 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 100 pourr largeur max. 100 mm Surface galvanisé à chaud par trempage Zone d’angle max. 90 mm Zone d’angle min. 90 mm Caractéristiques techniques
Diagramme de charge de la console AW G 15
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique AW G 15 11 FT / 6420606 , 0.29MB , pdfCatalogue Cable support systems , 45.23MB , pdfDéclaration de conformité UE AW G 15 11 FT / 6420606 , 0.13MB , pdfREACH Déclaration de conformité AW G 15 11 FT / 6420606 , 0.12MB , pdfRoHS Déclaration de conformité AW G 15 11 FT / 6420606 , 0.12MB , pdf
